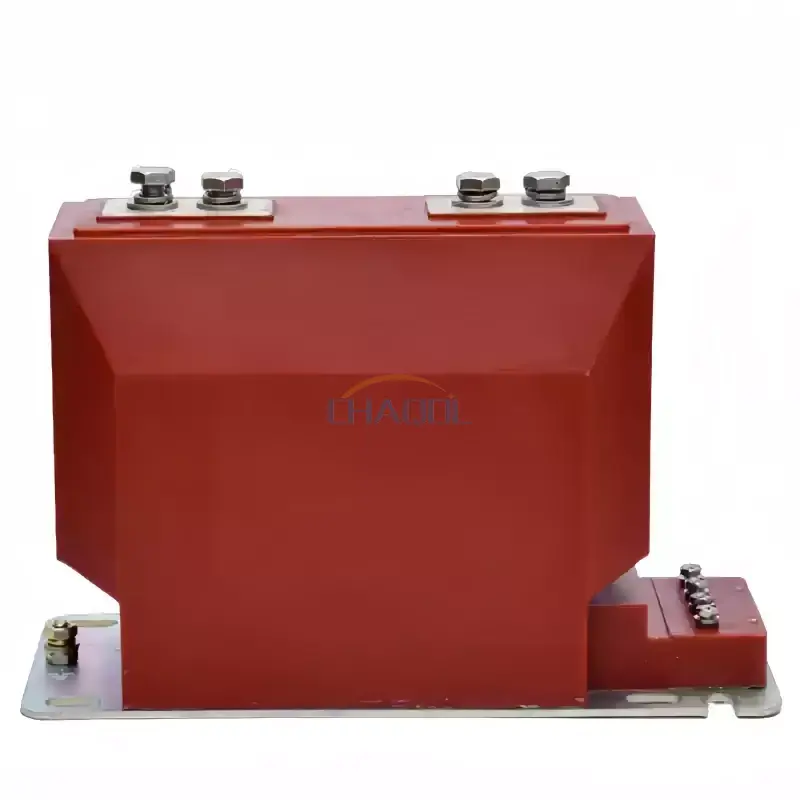

Anqiang Powerαναπτύσσει τοΜετασχηματιστής ρεύματος εσωτερικού χώρου 10KVγια μέτρηση μέσης τάσης και προστασία ρελέ, με το μοντέλο LZZBJ9-10 να διαθέτει πλήρως κλειστή μόνωση εποξειδικής ρητίνης, επιλογές δευτερεύοντος ρεύματος 5A/1A και πολλαπλές διαμορφώσεις πρωτεύοντος ρεύματος για εφαρμογές διανομής ρεύματος σε εσωτερικούς χώρους.
Ένας μετασχηματιστής ρεύματος είναι ένα βασικό συστατικό σε ηλεκτρικά συστήματα μέσης τάσης επειδή μετατρέπει το υψηλό πρωτεύον ρεύμα σε ένα τυποποιημένο δευτερεύον σήμα που μπορεί να υποβληθεί σε επεξεργασία με ασφάλεια από μετρητές, εξοπλισμό παρακολούθησης και ρελέ προστασίας. Ο μετασχηματιστής εσωτερικού ρεύματος LZZBJ9-10 10KV έχει σχεδιαστεί για κυκλώματα AC σε εσωτερικούς χώρους 10KV και κάτω στα 50Hz ή 60Hz. Η πλήρως κλειστή κατασκευή από εποξειδική ρητίνη συνδυάζει μόνωση, μηχανική προστασία και συμπαγή εγκατάσταση σε μια κατασκευή. Με επιλογές πρωτεύοντος ρεύματος που κυμαίνονται από 5Α έως 2500Α, δευτερεύον ρεύμα 1Α ή 5Α και επίπεδο μόνωσης 12/42/75KV, μπορεί να διαμορφωθεί για διαφορετικές απαιτήσεις μέτρησης και προστασίας.
Πίνακας περιεχομένων
- Τι είναι ένας εσωτερικός μετασχηματιστής ρεύματος 10KV;
- Πώς λειτουργεί σε ένα σύστημα μέσης τάσης;
- Ποιες τεχνικές παραμέτρους πρέπει να ελέγχουν οι αγοραστές;
- Ποια χαρακτηριστικά σχεδίασης υποστηρίζουν αξιόπιστη λειτουργία;
- Πού χρησιμοποιείται συνήθως;
- Πώς πρέπει να επιλέξετε τη σωστή αξονική τομογραφία;
- Συχνές Ερωτήσεις
- Μιλήστε με την Anqiang Power για μια προσαρμοσμένη λύση
Τι είναι ένας εσωτερικός μετασχηματιστής ρεύματος 10KV;
Ένας μετασχηματιστής εσωτερικού ρεύματος 10 KV είναι ένας μετασχηματιστής οργάνων που έχει σχεδιαστεί για τη μέτρηση και την παρακολούθηση του ρεύματος σε εσωτερικά ηλεκτρικά συστήματα μέσης τάσης. Αντί να συνδέει τα όργανα μέτρησης και τα ρελέ προστασίας απευθείας σε υψηλά πρωτεύοντα ρεύματα, ο μετασχηματιστής μειώνει το ρεύμα σε μια τυποποιημένη δευτερεύουσα τιμή που μπορεί να χειριστεί ο εξοπλισμός κατάντη.
Το μοντέλο LZZBJ9-10 έχει σχεδιαστεί για κυκλώματα 10KV και κάτω με ονομαστική συχνότητα 50Hz ή 60Hz. Σύμφωνα με τις προδιαγραφές του κατασκευαστή, χρησιμοποιεί μια πλήρως κλειστή δομή εποξειδικής ρητίνης και είναι κατάλληλο για μέτρηση ρεύματος, μέτρηση ενέργειας και προστασία ρελέ.
Αυτή η διάταξη δημιουργεί ηλεκτρική απομόνωση μεταξύ του πρωτεύοντος κυκλώματος και του εξοπλισμού μέτρησης ή προστασίας ενώ παρέχει ένα χρησιμοποιήσιμο σήμα ρεύματος. Ως αποτέλεσμα, το CT γίνεται μια σημαντική διεπαφή μεταξύ ηλεκτρικού εξοπλισμού υψηλής ισχύος και συστημάτων παρακολούθησης χαμηλού επιπέδου.
Πώς λειτουργεί σε ένα σύστημα μέσης τάσης;
Η αρχή λειτουργίας βασίζεται στην ηλεκτρομαγνητική επαγωγή. Όταν το ρεύμα ρέει μέσω του πρωτεύοντος αγωγού, δημιουργεί ένα μαγνητικό πεδίο στον πυρήνα CT. Στη συνέχεια, η δευτερεύουσα περιέλιξη παράγει ένα αναλογικό ρεύμα που μπορεί να συνδεθεί με μετρητές, ρελέ προστασίας ή συσκευές παρακολούθησης.
Για παράδειγμα, ένα σύστημα διανομής ισχύος μπορεί να μεταφέρει εκατοντάδες ή χιλιάδες αμπέρ στην κύρια πλευρά, ενώ ο συνδεδεμένος εξοπλισμός παρακολούθησης έχει σχεδιαστεί για πολύ μικρότερο τυποποιημένο ρεύμα. Ένας σωστά επιλεγμένος CT παρέχει την απαιτούμενη αναλογία μετασχηματισμού, ώστε το δευτερεύον κύκλωμα να μπορεί να αντιπροσωπεύει την κύρια συνθήκη λειτουργίας.
Λειτουργίες μέτρησης και προστασίας
- Τρέχουσα μέτρηση:Παρέχει αναλογικό σήμα για ηλεκτρικούς μετρητές και εξοπλισμό παρακολούθησης.
- Διαχείριση ενέργειας:Υποστηρίζει συστήματα μέτρησης που χρησιμοποιούνται για την παρακολούθηση της κατανάλωσης ηλεκτρικής ενέργειας και των συνθηκών λειτουργίας.
- Προστασία ρελέ:Παρέχει σήματα ρεύματος στα ρελέ προστασίας όταν εμφανίζονται μη φυσιολογικές συνθήκες ή συνθήκες σφάλματος.
- Αυτοματοποίηση διανομής:Παρέχει τρέχουσες πληροφορίες για αυτοματοποιημένα συστήματα παρακολούθησης και ελέγχου.
Επομένως, το CT πρέπει να επιλέγεται σύμφωνα τόσο με τις συνήθεις απαιτήσεις μέτρησης όσο και με τα χαρακτηριστικά προστασίας του ηλεκτρικού συστήματος.
Ποιες τεχνικές παραμέτρους πρέπει να ελέγχουν οι αγοραστές;
Η επιλογή ενός μετασχηματιστή ρεύματος θα πρέπει να ξεκινά με τις ηλεκτρικές παραμέτρους της εφαρμογής και όχι μόνο με τις φυσικές διαστάσεις. Το πρωτεύον ρεύμα, το δευτερεύον ρεύμα, η κατηγορία ακρίβειας, η ονομαστική έξοδος, το επίπεδο μόνωσης και τα χαρακτηριστικά αντοχής σε βραχυκύκλωμα επηρεάζουν το εάν ένας CT είναι κατάλληλος για μια συγκεκριμένη εγκατάσταση διανομής ή διανομής.
| Παράμετρος | LZZBJ9-10 Προδιαγραφές | Γιατί έχει σημασία |
|---|---|---|
| Μοντέλο | LZZBJ9-10 | Προσδιορίζει το σχέδιο CT και τη διαμόρφωση του προϊόντος |
| Τάση Εφαρμογής | 10KV και κάτω | Καθορίζει το εφαρμοστέο εύρος συστήματος μέσης τάσης |
| Ονομαστική συχνότητα | 50Hz / 60Hz | Αντιστοιχεί σε περιφερειακές απαιτήσεις και απαιτήσεις συχνότητας συστήματος |
| Πρωτεύον ρεύμα | Διαμορφώσεις 5A–2500A | Πρέπει να αντιστοιχεί στο αναμενόμενο ρεύμα πρωτεύοντος κυκλώματος |
| Δευτερογενές ρεύμα | 1Α ή 5Α | Πρέπει να ταιριάζει με τους συνδεδεμένους μετρητές και τις συσκευές προστασίας |
| Μαθήματα Ακρίβειας | Διαμορφώσεις 0,2, 0,5, 10P10 | Καθορίζει τις απαιτήσεις απόδοσης μέτρησης και προστασίας |
| Ονομαστική έξοδος | Διαμορφώσεις 10VA / 15VA | Θα πρέπει να ταιριάζει με το φορτίο του συνδεδεμένου δευτερεύοντος κυκλώματος |
| Ονομαστικό επίπεδο μόνωσης | 12/42/75KV | Υποστηρίζει τον συντονισμό της μόνωσης εντός του ηλεκτρικού συστήματος |
Αυτές οι τιμές θα πρέπει πάντα να ελέγχονται σε σχέση με τον πραγματικό ηλεκτρικό σχεδιασμό, τον συνδεδεμένο εξοπλισμό και τις ισχύουσες απαιτήσεις του έργου πριν από την παραγγελία.
Ποια χαρακτηριστικά σχεδίασης υποστηρίζουν αξιόπιστη λειτουργία;
Πλήρως κλειστή μόνωση εποξειδικής ρητίνης
Το LZZBJ9-10 υιοθετεί μια δομή χύτευσης εποξειδικής ρητίνης που περικλείει πλήρως τα εσωτερικά εξαρτήματα. Αυτή η κατασκευή παρέχει ηλεκτρική μόνωση ενώ προστατεύει το εσωτερικό συγκρότημα από περιβαλλοντικές επιρροές που συναντώνται συνήθως σε περιβάλλοντα εσωτερικών συσκευών διανομής.
Συμπαγής ολοκληρωμένη κατασκευή
Ο σιδερένιος πυρήνας, η δευτερεύουσα περιέλιξη και το σύστημα μόνωσης είναι ενσωματωμένα σε ένα συμπαγές σώμα. Αυτό είναι χρήσιμο όπου οι πίνακες διακοπτών και τα ντουλάπια διανομής έχουν περιορισμένο χώρο εγκατάστασης. Ένας συμπαγής σχεδιασμός μπορεί επίσης να απλοποιήσει την ενσωμάτωση του εξοπλισμού και τις δευτερεύουσες ρυθμίσεις καλωδίωσης.
Προστατευμένα δευτερεύοντα τερματικά
Ένα ενισχυμένο κουτί ακροδεκτών παρέχει πρόσθετη προστασία για τη δευτερεύουσα καλωδίωση. Μαζί με τη βάση γείωσης και τη δομή στερέωσης, αυτό βοηθά στην υποστήριξη της εύρυθμης εγκατάστασης και της ασφαλέστερης πρόσβασης κατά την επιθεώρηση και τη συντήρηση.
Πολλαπλές τρέχουσες διαμορφώσεις
Οι διαφορετικές πρωτεύουσες διαμορφώσεις ρεύματος επιτρέπουν στην ίδια οικογένεια προϊόντων να αντιμετωπίζει ένα ευρύ φάσμα εφαρμογών διανομής. Οι διαθέσιμες διαμορφώσεις εκτείνονται από τις αξιολογήσεις χαμηλού ρεύματος έως τις εφαρμογές υψηλού ρεύματος έως 2500A, με την επιφύλαξη της ισχύουσας διαμόρφωσης μοντέλου.
Πού χρησιμοποιείται συνήθως;
Η συμπαγής δομή και ο σχεδιασμός μέσης τάσης καθιστούν αυτόν τον τύπο CT κατάλληλο για πολλές ηλεκτρικές εφαρμογές σε εσωτερικούς χώρους.
- Εσωτερικοί διακόπτες:Παρέχει σήματα ρεύματος για κυκλώματα μέτρησης και προστασίας.
- Ερμάρια διανομής ρεύματος:Υποστηρίζει παρακολούθηση τροφοδοτικών και ηλεκτρικών φορτίων.
- Συμπαγείς υποσταθμοί:Διασυνδέει πρωτεύοντα κυκλώματα με εξοπλισμό μέτρησης και προστασίας.
- Βιομηχανικά συστήματα ισχύος:Βοηθά στην παρακολούθηση των ηλεκτρικών συνθηκών λειτουργίας στις εγκαταστάσεις παραγωγής.
- Συστήματα διαχείρισης ενέργειας:Παρέχει τρέχουσες πληροφορίες για ηλεκτρική παρακολούθηση και ανάλυση.
- Αυτοματοποίηση διανομής:Υποστηρίζει ανίχνευση ρεύματος για αυτοματοποιημένο ηλεκτρικό έλεγχο και παρακολούθηση.
Σε πρακτικές εγκαταστάσεις, ο μετασχηματιστής μπορεί να συνεργαστεί με ρελέ προστασίας, μετρητές ενέργειας, όργανα παρακολούθησης και άλλο δευτερεύοντα ηλεκτρικό εξοπλισμό. Αυτό καθιστά την ακριβή προδιαγραφή ιδιαίτερα σημαντική κατά την ενσωμάτωση ενός CT σε ένα υπάρχον σύστημα διακοπτών.
Πώς πρέπει να επιλέξετε τη σωστή αξονική τομογραφία;
Για μηχανικούς, εργολάβους ηλεκτρικών, κατασκευαστές ηλεκτρικών συσκευών και ομάδες αγορών, η επιλογή προϊόντων θα πρέπει να βασίζεται στην πλήρη ηλεκτρική εφαρμογή και όχι μόνο στην ονομαστική τάση.
- Επιβεβαιώστε την τάση του συστήματος.Βεβαιωθείτε ότι το CT είναι κατάλληλο για το πραγματικό δίκτυο μέσης τάσης, όπως μια εφαρμογή 10 KV.
- Προσδιορίστε το πρωτεύον ρεύμα.Επιλέξτε μια κύρια βαθμολογία ρεύματος που αντιστοιχεί στις αναμενόμενες συνθήκες λειτουργίας και συστήματος.
- Επιλέξτε το δευτερεύον ρεύμα.Ελέγξτε εάν οι μετρητές κατάντη και τα ρελέ προστασίας απαιτούν δευτερεύον ρεύμα 1Α ή 5Α.
- Καθορίστε την απαίτηση ακρίβειας.Τα κυκλώματα μέτρησης και προστασίας ενδέχεται να απαιτούν διαφορετικές κατηγορίες ακρίβειας.
- Ελέγξτε τη δευτερεύουσα επιβάρυνση.Η ονομαστική έξοδος πρέπει να είναι συμβατή με το συνδεδεμένο δευτερεύον κύκλωμα.
- Επαληθεύστε τις απαιτήσεις μόνωσης.Επιβεβαιώστε ότι το επίπεδο μόνωσης ταιριάζει με το ηλεκτρικό σύστημα και τον σχεδιασμό του έργου.
- Ελέγξτε τις συνθήκες μηχανικής εγκατάστασης.Οι οπές στερέωσης, η θέση τερματικού, ο διαθέσιμος χώρος του ντουλαπιού και οι ρυθμίσεις γείωσης θα πρέπει να επανεξεταστούν.
Για προσαρμοσμένα έργα, η παροχή στον προμηθευτή με την τάση συστήματος, το πρωτεύον ρεύμα, το δευτερεύον ρεύμα, την κατηγορία ακρίβειας, το ονομαστικό φορτίο, το περιβάλλον εγκατάστασης και την προβλεπόμενη εφαρμογή μπορεί να βελτιώσει σημαντικά την επιλογή μοντέλου και την τεχνική επικοινωνία.
Συχνές Ερωτήσεις
Ποια είναι η κύρια λειτουργία ενός μετασχηματιστή εσωτερικού ρεύματος 10 KV;
Η κύρια λειτουργία του είναι να μετατρέπει το υψηλό πρωτεύον ρεύμα σε ένα τυποποιημένο χαμηλότερο δευτερεύον ρεύμα για μέτρηση, παρακολούθηση ενέργειας και προστασία ρελέ σε ηλεκτρικά συστήματα μέσης τάσης.
Ποιες επιλογές δευτερεύοντος ρεύματος είναι διαθέσιμες;
Η προδιαγραφή LZZBJ9-10 υποστηρίζει επιλογές ονομαστικού δευτερεύοντος ρεύματος 1Α και 5Α. Η κατάλληλη επιλογή θα πρέπει να αντιστοιχεί στον συνδεδεμένο εξοπλισμό μέτρησης ή προστασίας.
Ποιο εύρος πρωτεύοντος ρεύματος μπορεί να διαμορφωθεί;
Οι παρατιθέμενες διαμορφώσεις καλύπτουν τις κύριες τιμές ρεύματος από 5A έως 2500A. Η ακριβής διαμόρφωση πρέπει να επιλεγεί σύμφωνα με τις ηλεκτρικές απαιτήσεις του έργου.
Μπορεί αυτή η αξονική τομογραφία να χρησιμοποιηθεί τόσο για μέτρηση όσο και για προστασία;
Ναί. Το προϊόν υποστηρίζει διαφορετικούς συνδυασμούς κατηγορίας ακρίβειας για εφαρμογές μέτρησης και προστασίας. Η απαιτούμενη διαμόρφωση πρέπει να καθορίζεται από το σχήμα προστασίας και τις απαιτήσεις μέτρησης.
Γιατί χρησιμοποιείται εποξική ρητίνη στη δομή CT;
Η εποξειδική ρητίνη παρέχει ηλεκτρική μόνωση και μηχανική ενθυλάκωση. Σε μια πλήρως κλειστή δομή, βοηθά επίσης στην προστασία των εσωτερικών εξαρτημάτων και υποστηρίζει τη σταθερή λειτουργία σε εσωτερικά περιβάλλοντα διακοπτών.
Πού μπορεί να εγκατασταθεί αυτός ο τύπος μετασχηματιστή ρεύματος;
Τυπικές εφαρμογές περιλαμβάνουν συστήματα διανομής εσωτερικών χώρων, ερμάρια διανομής ισχύος, συμπαγείς υποσταθμούς, βιομηχανικά συστήματα ισχύος, συστήματα διαχείρισης ενέργειας και εξοπλισμό αυτοματισμού διανομής.
Μιλήστε με την Anqiang Power για μια προσαρμοσμένη λύση
Κατά την επιλογή ενός μετασχηματιστή ρεύματος μέσης τάσης, είναι απαραίτητος ο σωστός συνδυασμός πρωτεύοντος ρεύματος, δευτερεύοντος ρεύματος, κατηγορίας ακρίβειας, ονομαστικής εξόδου, επιπέδου μόνωσης και δομής εγκατάστασης. Το LZZBJ9-10 παρέχει πολλαπλές επιλογές διαμόρφωσης για εσωτερικά συστήματα ισχύος 10KV και κάτω, καθιστώντας το κατάλληλο για εφαρμογές μέτρησης και προστασίας σε διαφορετικά περιβάλλοντα διανομής. Εάν σχεδιάζετε ένα νέο έργο εξοπλισμού διανομής, αναβαθμίζετε έναν υπάρχοντα πίνακα διανομής ή χρειάζεστε ένα CT διαμορφωμένο γύρω από συγκεκριμένες ηλεκτρικές παραμέτρους, μάθετε περισσότερα για τον μετασχηματιστή ρεύματος εσωτερικού χώρου 10KV καιεπικοινωνήστε μαζί μαςμε τις τεχνικές απαιτήσεις σας για μια κατάλληλη λύση από την Anqiang Power.
