Διακόπτης αποσύνδεσης εξωτερικού χώρου 12KV

Διακόπτης αποσύνδεσης εξωτερικού χώρου 12KVέχει σχεδιαστεί για αξιόπιστη απομόνωση συστημάτων ισχύος μέσης τάσης υπό συνθήκες άνευ φορτίου. Υιοθετεί μια κατακόρυφη δομή μονής διακοπής με σταθερή μηχανική απόδοση και σαφή απόσταση ανοίγματος, εξασφαλίζοντας ασφαλή συντήρηση και επιθεώρηση γραμμών διανομής και υποσταθμών.

Αυτή η σειρά αποζεύξεων εξωτερικού χώρου χρησιμοποιείται ευρέως σε δίκτυα ισχύος 10kV–15kV. Η δομή ενσωματώνει ένα άκαμπτο πλαίσιο βάσης, μονωτήρες στήριξης υψηλής αντοχής και ένα σύστημα αγώγιμης λεπίδας τύπου μαχαιριού. Με έναν ενισχυμένο μηχανισμό αυτόματου κλειδώματος, εξασφαλίζει σταθερή λειτουργία ακόμη και κάτω από ισχυρούς ανέμους, ρύπανση και διακυμάνσεις θερμοκρασίας.

Δομικά Πλεονεκτήματα

• Σχεδιασμός κάθετου ανοίγματος μονής διακοπής με σαφή μηχανική δράση
• Σύστημα επαφής μαχαιριού-διακόπτη για αξιόπιστο ηλεκτρικό διαχωρισμό
• Δομή αυτοασφάλισης για αποφυγή τυχαίας λειτουργίας
• Σχεδιασμός αντιρρυπαντικής μόνωσης για σκληρά εξωτερικά περιβάλλοντα
• Προαιρετικές διαμορφώσεις για διαφορετικές τρέχουσες αξιολογήσεις και ανάγκες εγκατάστασης

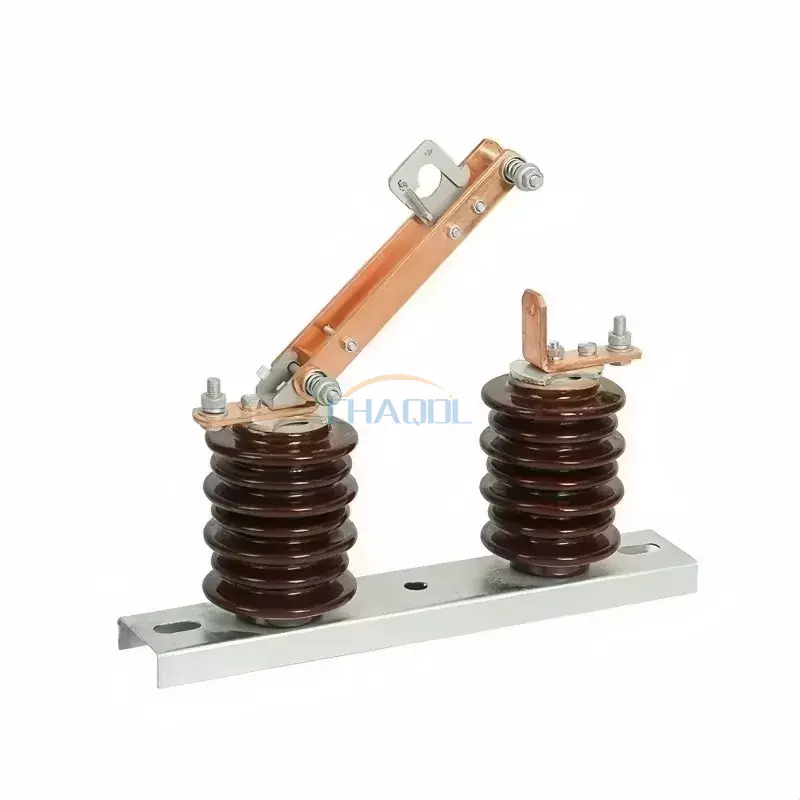

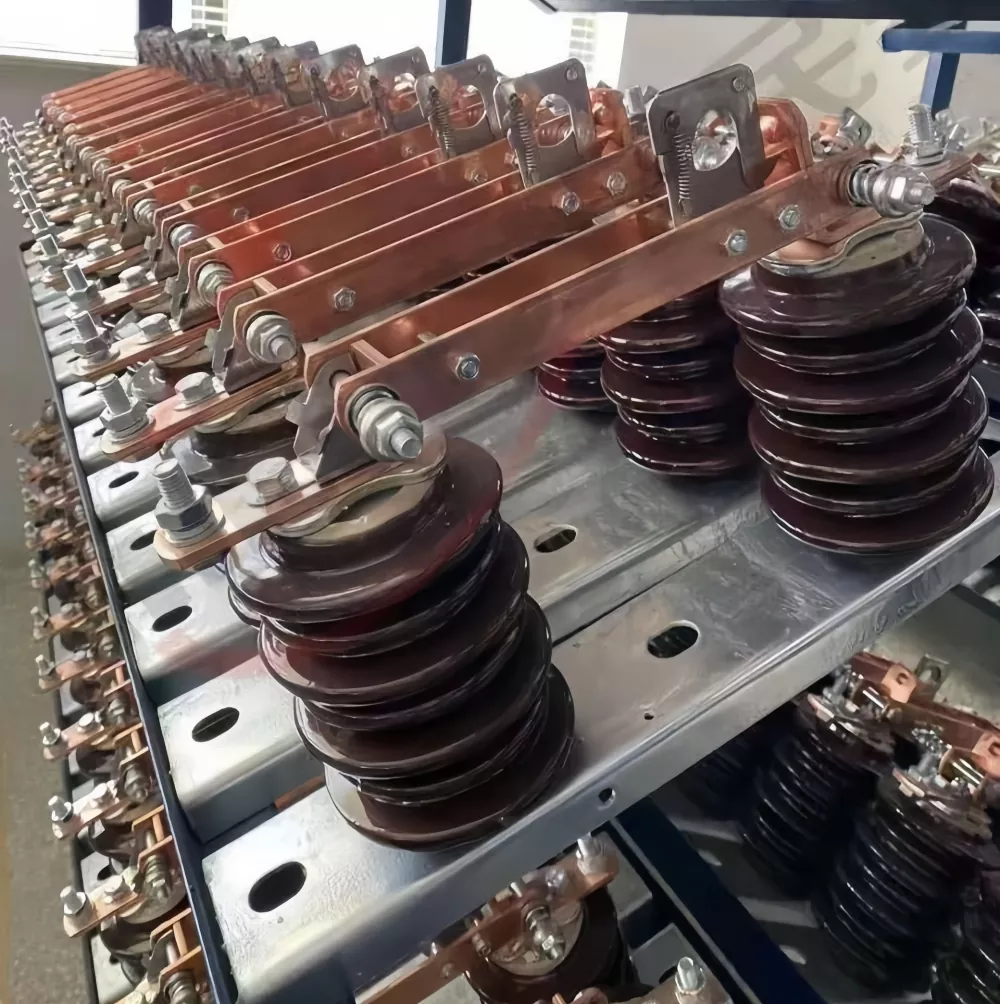

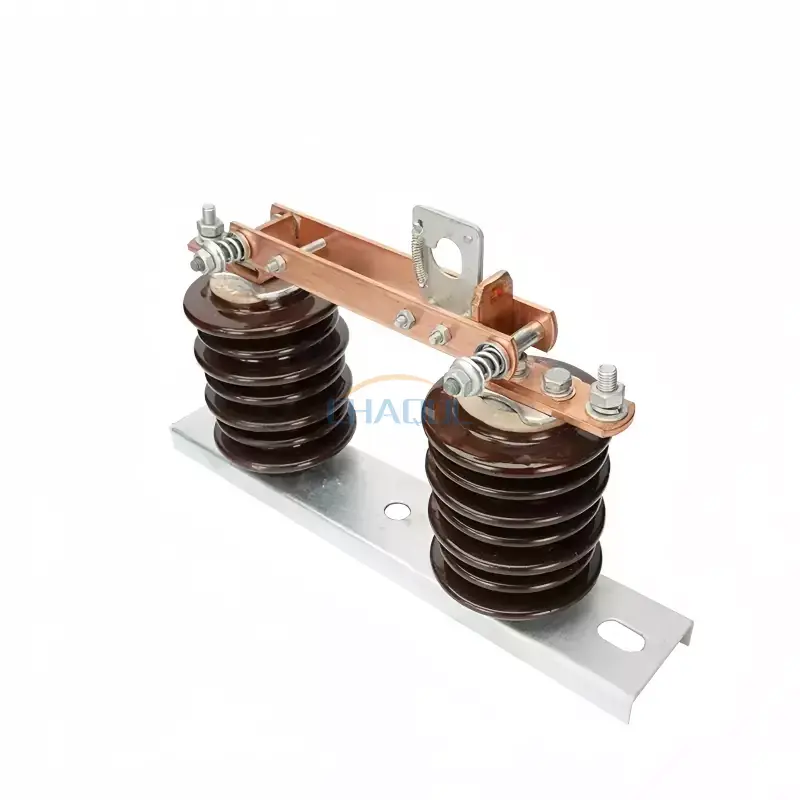

Φωτογραφίες προϊόντων

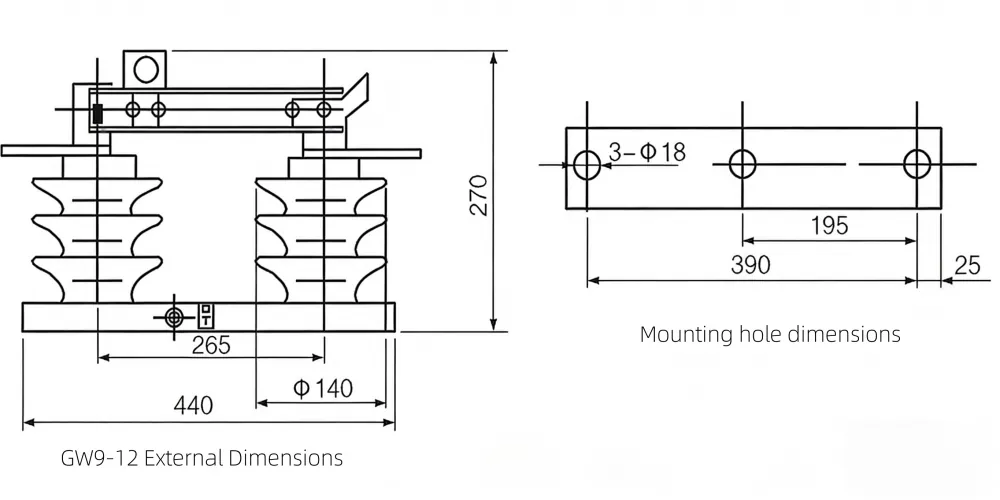

Διάγραμμα διαστάσεων προϊόντος

Τεχνικές Παράμετροι

Αρχή Εργασίας

Ο μηχανισμός λειτουργίας αυτούΔιακόπτης αποσύνδεσης εξωτερικού χώρου 12KVβασίζεται σε ένα χειροκίνητο μονωτικό άγκιστρο. Κατά τη λειτουργία, το άγκιστρο εμπλέκει τη διάταξη ασφάλισης, οδηγώντας τον περιστρεφόμενο άξονα και την αγώγιμη λεπίδα. Κατά το άνοιγμα, ο μηχανισμός αυτοασφάλισης απελευθερώνεται, επιτρέποντας στη λεπίδα να περιστραφεί σε μια πλήρως απομονωμένη θέση. Κατά το κλείσιμο, ο μηχανισμός επανασυνδέεται και κλειδώνει αυτόματα, εξασφαλίζοντας σταθερή πίεση επαφής και ασφαλή ηλεκτρική συνέχεια όταν απαιτείται.

Ο σχεδιασμός εξασφαλίζει σαφή διαχωρισμό μεταξύ ενεργών και απομονωμένων καταστάσεων, μειώνοντας τον λειτουργικό κίνδυνο και βελτιώνοντας την ασφάλεια συντήρησης για τους χειριστές διανομής.

Σενάρια εφαρμογής

• Δίκτυα διανομής 10kV και 15kV
• Αστικοί και αγροτικοί υποσταθμοί
• Βιομηχανικά συστήματα απομόνωσης ισχύος
• Τμήματα συντήρησης εναέριων γραμμών
• Σημεία σύνδεσης δικτύου ανανεώσιμων πηγών ενέργειας

Σύγκριση με παρόμοια προϊόντα

FAQ

1. Ποια είναι η κύρια λειτουργία αυτού του διακόπτη αποσύνδεσης;

Χρησιμοποιείται για την απομόνωση ηλεκτρικών κυκλωμάτων σε συστήματα ισχύος 10kV–15kV όταν υπάρχει τάση αλλά όχι ρεύμα φορτίου, διασφαλίζοντας την ασφαλή συντήρηση και επιθεώρηση του εξοπλισμού και των γραμμών μεταφοράς.

2. Μπορεί ο διακόπτης αποσύνδεσης εξωτερικού χώρου 12KV να λειτουργήσει υπό φορτίο;

Όχι. Αυτός ο τύπος διακόπτη έχει σχεδιαστεί μόνο για λειτουργία χωρίς φορτίο. Η εναλλαγή υπό φορτίο μπορεί να βλάψει τις επαφές και να θέσει σε κίνδυνο την ασφάλεια του συστήματος.

3. Για ποια περιβάλλοντα είναι κατάλληλο;

Το προϊόν έχει σχεδιαστεί για υπαίθριους υποσταθμούς, βιομηχανικά συστήματα διανομής και περιοχές με υψηλά επίπεδα ρύπανσης, υγρασία ή διακυμάνσεις θερμοκρασίας.

4. Ποιες μέθοδοι λειτουργίας είναι διαθέσιμες;

Υποστηρίζει τόσο χειροκίνητη λειτουργία με χρήση μονωτικού γάντζου όσο και προαιρετική λειτουργία με κινητήρα, ανάλογα με τις απαιτήσεις του έργου.

5. Πώς εξασφαλίζει την ασφαλή λειτουργία;

Ο εσωτερικός μηχανισμός αυτοασφάλισης και η καθαρή μηχανική δομή απομόνωσης βοηθούν στην αποφυγή τυχαίας εναλλαγής, βελτιώνοντας την ασφάλεια και την αξιοπιστία λειτουργίας.

6. Τι συντήρηση απαιτείται;

Συνιστάται η τακτική επιθεώρηση των επαφών, των επιφανειών μόνωσης και των μηχανικών αρμών. Ο σχεδιασμός μειώνει τη συχνότητα συντήρησης υπό κανονικές συνθήκες λειτουργίας.
