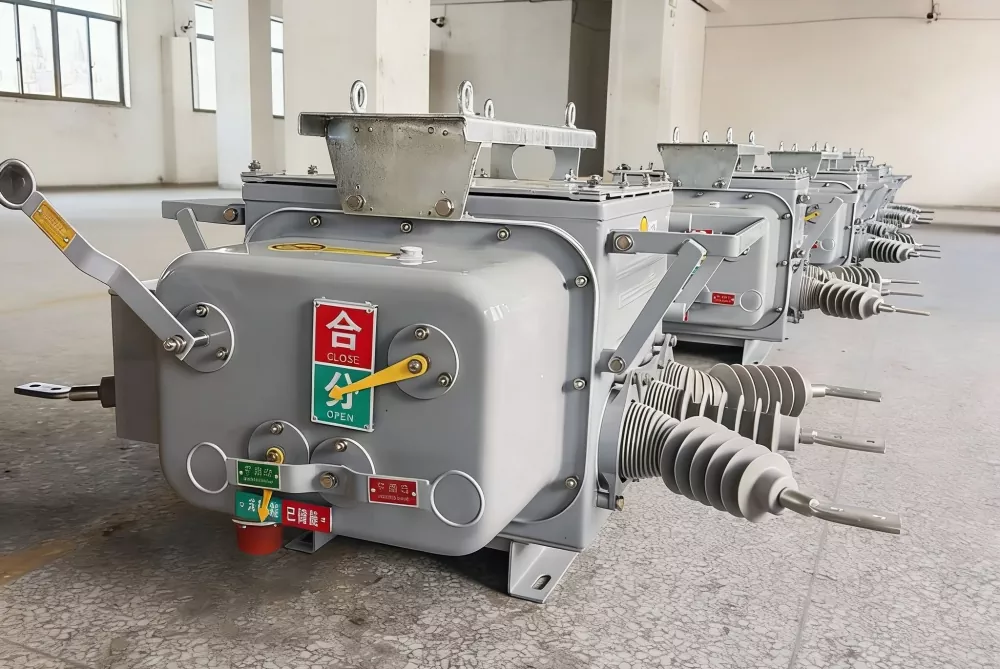

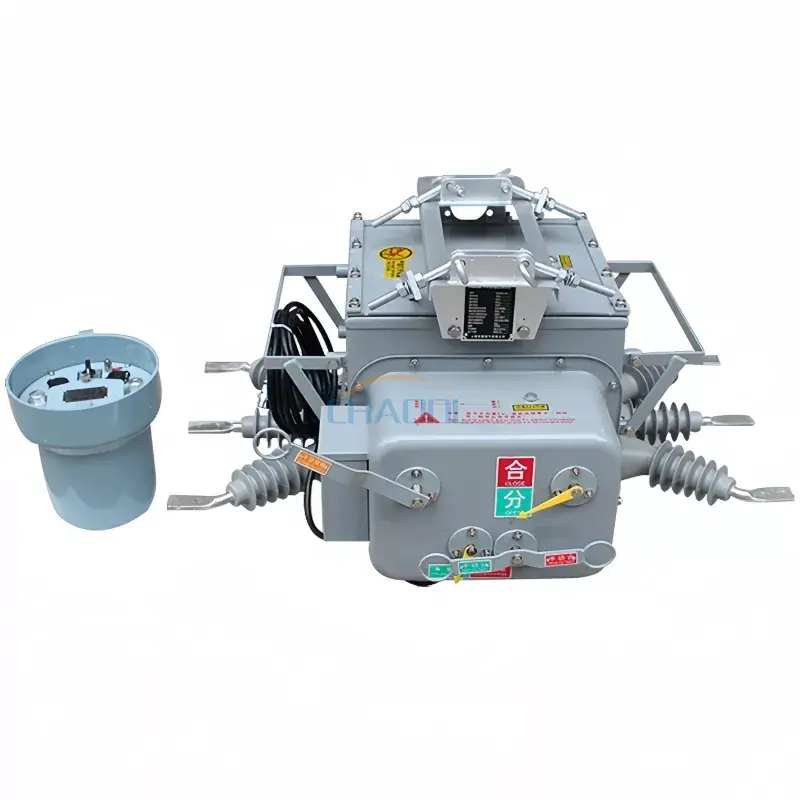

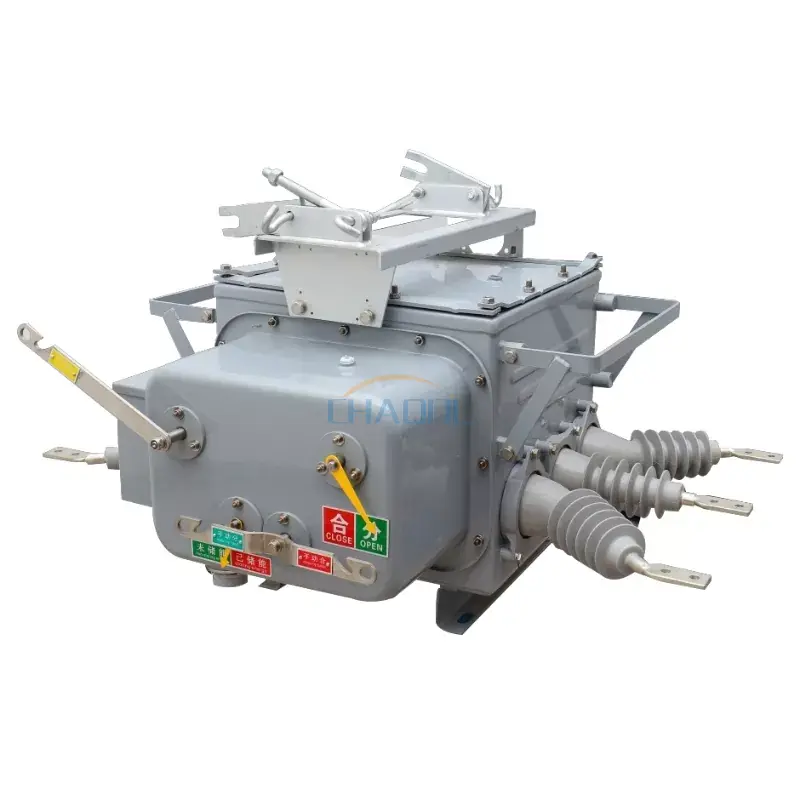

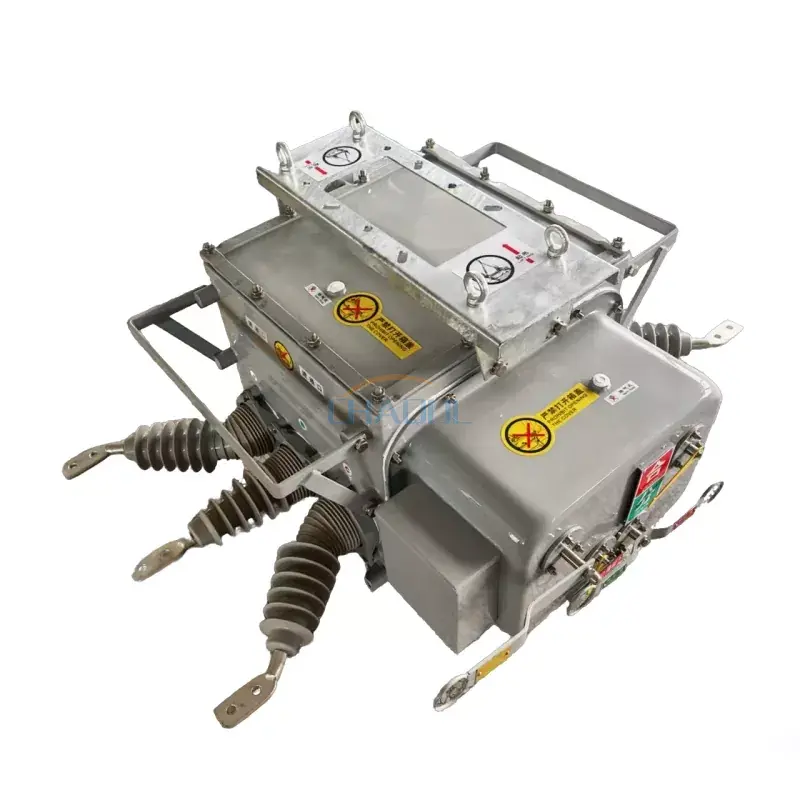

Διακόπτης κυκλώματος 12KV Εξωτερικού Πόλου

Model:ZW20-12F

Η Anqiang Power είναι κατασκευαστής στην Κίνα διακόπτες κυκλώματος 12kV που τοποθετούνται σε εξωτερικούς πόλους. Αυτός ο εξωτερικός εξοπλισμός διανομής ρεύματος τοποθετημένος σε πόλο έχει ονομαστική τάση 12 kV και λειτουργεί σε τριφασικό AC 50 Hz. Διαθέτει εξαιρετικές δυνατότητες επανακλεισίματος όταν χρησιμοποιείται με ελεγκτή, ικανοποιώντας τις απαιτήσεις των συστημάτων αυτοματισμού διανομής. Χρησιμοποιείται κυρίως για την ενεργοποίηση και απενεργοποίηση ρευμάτων φορτίου και ρευμάτων βραχυκυκλώματος σε συστήματα ισχύος 10 kV και χρησιμοποιείται σε υποσταθμούς και συστήματα διανομής βιομηχανικών και εξορυκτικών επιχειρήσεων.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Anqiang Powerπαρουσιάζει τη σειρά ZW20-12F, μια επόμενη γενιάΔιακόπτης κυκλώματος 12KV με εξωτερικό πόλοσχεδιασμένο για τριφασικά συστήματα εναέριας διανομής AC 50Hz. Σχεδιασμένος με προηγμένη τεχνολογία διακοπής κενού και περίβλημα στεγανοποιημένο με αέριο SF6 (σχεδιασμός μηδενικής πίεσης μετρητή), αυτός ο διακόπτης ενσωματώνει απρόσκοπτα τις λειτουργίες ενός διακόπτη κενού, του επανακλεισίματος και του τμηματοποιητή. Είτε χρησιμοποιείτε ένα αγροτικό δίκτυο ηλεκτροδότησης, ένα σύστημα διανομής βιομηχανικού πάρκου ή ένα έργο αυτοματισμού έξυπνου δικτύου, το ZW20-12F παρέχει αξιόπιστη προστασία σφαλμάτων και δυνατότητες τηλεχειρισμού.

ZW20-12F vs Παραδοσιακός Θραύσης Εξωτερικών Χώρων

Θραύση εξωτερικού χώρου ZW20-12F

Προηγμένη σχεδίαση με στύλο

✓ Μηδενικός μετρητής πίεσης αερίου SF6– Ασφαλές και φιλικό προς το περιβάλλον
✓ Βύσμα αεροπορίας για δευτερεύουσα καλωδίωση– Εύκολη ενσωμάτωση ελεγκτή
✓ Σφραγισμένη δομή χωρίς συντήρηση
✓ Κατασκευασμένο για συστήματα αυτοματισμού διανομής (DA).

Παραδοσιακός Θραύσης

Συμβατικός διακόπτης λαδιού/SF6

✓ Απαιτεί περιοδική συντήρηση
✓ Λειτουργία υψηλότερης πίεσης αερίου
✓ Ογκώδης καλωδίωση ελέγχου
✓ Περιορισμένη λειτουργικότητα επανακλεισίματος

📍 Οδηγός εφαρμογής και επιλογής: Σενάρια πραγματικού κόσμου

✅ Σενάριο 1: Αγροτικό Δίκτυο Ηλεκτροδότησης 10 kV (εναέριες γραμμές)
ΧρήσηZW20-12Fως κύρια διάταξη προστασίας στις γραμμές διακλάδωσης. Με τον αυτόματο ελεγκτή επανακλεισίματος, καθαρίζει προσωρινά σφάλματα και μειώνει τον χρόνο διακοπής λειτουργίας. Η υποδοχή αεροπορίας απλοποιεί την καλωδίωση πεδίου.

✅ Σενάριο 2: Σύστημα Διανομής Βιομηχανικού Πάρκου
Το ZW20-12F χειρίζεται ρεύμα φορτίου 630/1000A και διακόπτει σφάλματα βραχυκυκλώματος έως 25 kA. Ο σχεδιασμός του χωρίς συντήρηση μειώνει το λειτουργικό κόστος για τη διανομή ηλεκτρικής ενέργειας στο εργοστάσιο.

✅ Σενάριο 3: Αυτοματισμός Smart Grid (Αυτοματισμός Τροφοδότη)
Όταν συνδυάζεται με έναν ελεγκτή αυτοματισμού τροφοδοσίας, το ZW20-12F υποστηρίζει απομακρυσμένη παρακολούθηση, απομόνωση σφαλμάτων και αποκατάσταση υπηρεσιών — ιδανικό για σύγχρονα έργα αυτοματισμού διανομής.

📋 Τεχνικές προδιαγραφές – Δοκιμασμένος τύπος (GB/T 1984 / IEC 62271-100)

Σχέδιο	Τιμή παραμέτρου
Ονομαστική τάση	12 kV
Ονομαστική συχνότητα	50Hz
Ονομαστικό ρεύμα	630/1000 Α
Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος	20/25 kA
Ονομαστικό ρεύμα αντοχής κορυφής	50/63 kA
Ονομαστικό ρεύμα αντοχής βραχείας διάρκειας	20/25 kA
Ονομαστικό ρεύμα βραχυκυκλώματος	50/63 kA
Ονομαστική ακολουθία λειτουργίας	Άνοιγμα - 0,3 δευτερόλεπτα - Κλείσιμο - 180 δευτερόλεπτα - Άνοιγμα - Κλείσιμο
Μηχανική ζωή	10.000 φορές
Ονομαστικοί κύκλοι διακοπής ρεύματος	10.000 φορές
Ονομαστική ικανότητα διακοπής βραχυκυκλώματος	30 φορές
Ονομαστική πίεση αερίου SF6	0 Mpa

📐 Διαστάσεις προϊόντος & Ανάλυση εξαρτημάτων

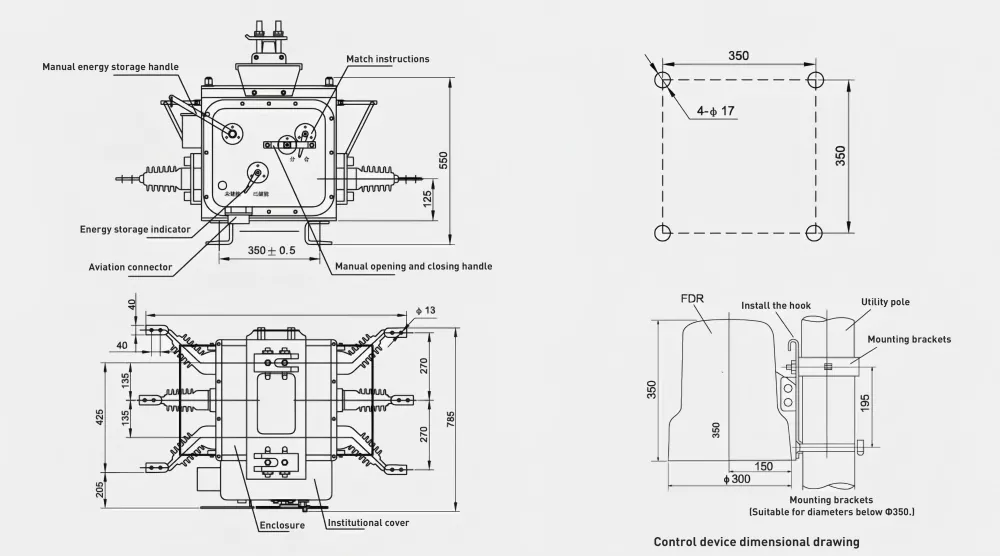

ZW20-12F outdoor pole mounted circuit breaker dimensions

ZW20-12F Μηχανική διάταξη– 1. Διακόπτης κενού, 2. Μηχανισμός λειτουργίας ελατηρίου, 3. Μετασχηματιστές ρεύματος, 4. Σφραγισμένο περίβλημα SF6, 5. Βύσμα αεροπορίας (δευτερεύων έλεγχος), 6. Χειροκίνητη χειρολαβή, 7. Ακροδέκτης γείωσης, 8. Στήριγμα στερέωσης πόλου, 9. Θάλαμος τόξου.

Το ZW20-12F διαθέτει ασυμπαγής, ελαφρύς σχεδιασμόςπου τοποθετείται απευθείας σε στύλους από σκυρόδεμα. Οσύνδεσμος αεροπορίαςαπλοποιεί την καλωδίωση πεδίου μεταξύ του διακόπτη και του ευφυούς ελεγκτή, μειώνοντας σημαντικά τον χρόνο εγκατάστασης σε σύγκριση με τα παραδοσιακά μπλοκ ακροδεκτών.

🏭 Γιατί Anqiang Power; – Ο αξιόπιστος συνεργάτης σας για διακόπτες εξωτερικού κυκλώματος

Εργοστασιακά απευθείας– Χωρίς μεσάζοντα, καλύτερη τιμή και χρόνος παράδοσης (15-25 ημέρες).
Δοκιμασμένος τύπος– GB/T 1984, IEC 62271-100, πλήρως πιστοποιημένο.
Έτοιμη η προσαρμογή– Ενσωμάτωση ελεγκτή, ειδικές τρέχουσες αξιολογήσεις, επωνυμία OEM.
Παγκόσμιες αναφορές– Παρέχεται στη Νοτιοανατολική Ασία, Μέση Ανατολή, Αφρική, Νότια Αμερική.

📌 Πραγματικές αναφορές έργου:

✅ Ινδονησία– 500+ μονάδες ZW20-12F που αναπτύχθηκαν σε έργα ηλεκτροδότησης της υπαίθρου στην Ιάβα και τη Σουμάτρα (2023–2025).

✅ Φιλιππίνες– 300 σετ ZW20-12F με ελεγκτές αυτόματης επαναφοράς που παρέχονται στο NGCP για αναβάθμιση αυτοματισμού τροφοδότη 10 kV.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ του ZW20-12F και των παραδοσιακών διακοπτών εξωτερικού χώρου;
Α: Το ZW20-12F διαθέτει σχεδίαση μηδενικής πίεσης μανόμετρο αερίου SF6 (ασφαλές και φιλικό προς το περιβάλλον), υποδοχή αεροπορίας για εύκολη ενσωμάτωση ελεγκτή και σφραγισμένη δομή χωρίς συντήρηση. Οι παραδοσιακοί διακόπτες απαιτούν περιοδική συντήρηση και έχουν πιο πολύπλοκη καλωδίωση.

Ε2: Μπορεί αυτός ο διακόπτης να χρησιμοποιηθεί με έναν αυτόματο ελεγκτή επανακλεισίματος;
Α: Ναι. Το ZW20-12F έχει σχεδιαστεί για αυτοματισμό διανομής. Όταν συνδυάζεται με έναν ελεγκτή εκ νέου κλεισίματος, υποστηρίζει αυτόματη εκκαθάριση σφαλμάτων και πολλαπλές ακολουθίες επανακλεισίματος (Άνοιγμα - 0,3 δευτ. - Κλείσιμο - 180 δευτ. - Άνοιγμα - Κλείσιμο).

Ε3: Ποια είναι η μηχανική ζωή του ZW20-12F;
Α: 10.000 μηχανικές λειτουργίες υπό κανονικές συνθήκες σέρβις, χάρη στον στιβαρό μηχανισμό λειτουργίας του ελατηρίου και τον σφραγισμένο διακόπτη κενού.

Ε4: Ο διακόπτης δεν χρειάζεται συντήρηση; Τι σημαίνει αυτό;
Α: Ναι. Το αέριο SF6 σφραγίζεται σε μηδενική πίεση μετρητή, εξαλείφοντας την ανάγκη περιοδικής αναπλήρωσης αερίου. Ο διακόπτης κενού δεν απαιτεί συντήρηση επαφής. Αυτό μειώνει σημαντικά το λειτουργικό κόστος.

Ε5: Παρέχετε υπηρεσία OEM/ODM;
Α: Απολύτως. Προσφέρουμε προσαρμοσμένη επωνυμία, συγκεκριμένες τρέχουσες διαμορφώσεις αξιολόγησης και ενσωμάτωση ελεγκτή. Τα δείγματα προπαραγωγής είναι διαθέσιμα με χρόνο παράδοσης 7-10 ημερών.
