Περίληψη άρθρου: A Μέσω του μετασχηματιστή ρεύματος πυρήναπαρέχει έναν πρακτικό τρόπο μέτρησης του ρεύματος εναλλασσόμενου ρεύματος και υποστήριξης της προστασίας του κυκλώματος χωρίς απευθείας σύνδεση οργάνων μέτρησης σε αγωγούς υψηλού ρεύματος.Anqiang Powerαναπτύσσει τη σειρά LMZC-10 για εφαρμογές διανομής ηλεκτρικής ενέργειας, συμπεριλαμβανομένων διακοπτών μέσης τάσης, δοσομετρικών πινάκων, RMU, GIS, συμπαγών υποσταθμών και βιομηχανικών συστημάτων ισχύος. Με σπειροειδή πυρήνα από χάλυβα πυριτίου, δευτερεύουσα περιέλιξη χαλκού, μόνωση εποξειδικής ρητίνης και συμπαγή κατασκευή, αυτός ο μετασχηματιστής έχει σχεδιαστεί για σταθερή δειγματοληψία ρεύματος και αξιόπιστη μακροχρόνια λειτουργία.
Πίνακας περιεχομένων
- Τι είναι ένας μετασχηματιστής ρεύματος μέσω πυρήνα;
- Πώς λειτουργεί ένας μετασχηματιστής ρεύματος μέσω πυρήνα;
- Τι είναι ο δομικός σχεδιασμός;
- Ποιες τεχνικές παράμετροι έχουν μεγαλύτερη σημασία;
- Πού χρησιμοποιείται ένας μετασχηματιστής ρεύματος διέλευσης πυρήνα;
- Ποια είναι τα κύρια πλεονεκτήματα απόδοσης;
- Πώς πρέπει να επιλέξετε το σωστό μοντέλο;
- Ποιες πρακτικές εγκατάστασης πρέπει να ακολουθούνται;
- Συχνές Ερωτήσεις
- Σύναψη

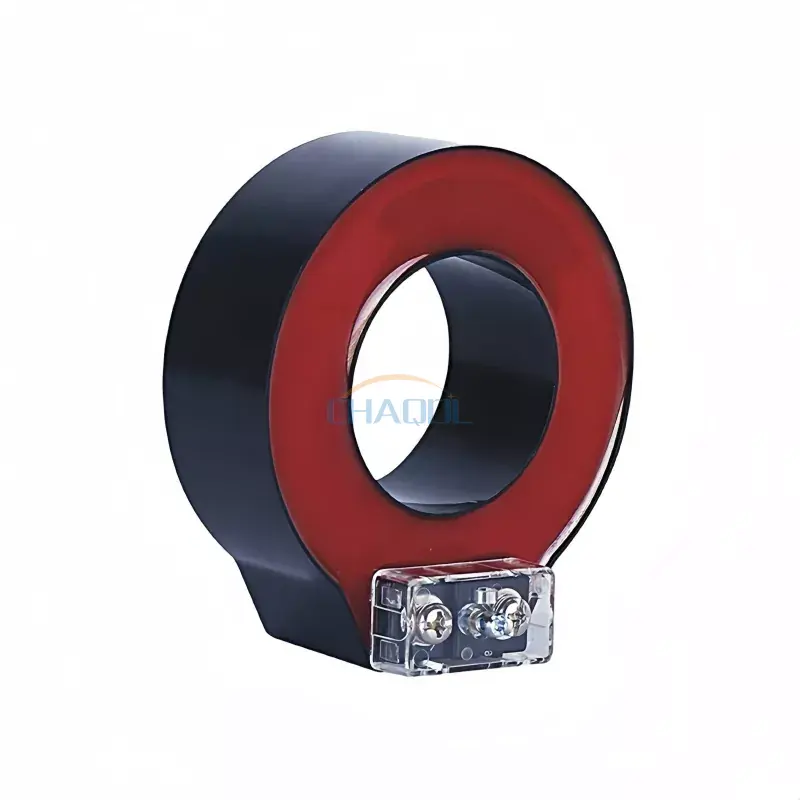

Τι είναι ένας μετασχηματιστής ρεύματος μέσω πυρήνα;
Ο μετασχηματιστής ρεύματος μέσω πυρήνα είναι ένας μετασχηματιστής ηλεκτρικών οργάνων που έχει σχεδιαστεί για να μετατρέπει ένα υψηλό πρωτεύον ρεύμα σε χαμηλότερο, τυποποιημένο δευτερεύον ρεύμα που μπορεί να χρησιμοποιηθεί με ασφάλεια από όργανα μέτρησης, μετρητές και ρελέ προστασίας. Αντί να συνδέσετε το κύκλωμα μέτρησης απευθείας στον αγωγό υψηλού ρεύματος, το πρωτεύον καλώδιο ή η ράβδος διέρχεται από τον πυρήνα του μετασχηματιστή.
Η σειρά LMZC-10 της Anqiang Power έχει σχεδιαστεί για συστήματα εναλλασσόμενου ρεύματος με τάσεις λειτουργίας κάτω από 35 kV. Μπορεί να διαμορφωθεί για εφαρμογές που περιλαμβάνουν επίπεδα τάσης όπως 10kV, 24kV και 35kV σύμφωνα με τις απαιτήσεις του έργου. Η δομή του είναι κατάλληλη για εφαρμογές όπου η αξιόπιστη δειγματοληψία ρεύματος, η μέτρηση και η προστασία ρελέ είναι απαραίτητα.
Σε αντίθεση με έναν συμβατικό μετασχηματιστή που μπορεί να έχει αποκλειστική πρωτεύουσα περιέλιξη, ένας σχεδιασμός διαμπερούς πυρήνα χρησιμοποιεί τον αγωγό που διέρχεται από τον πυρήνα ως κύρια στροφή. Αυτή η κατασκευή μπορεί να προσφέρει μια συμπαγή λύση για τον ηλεκτρικό εξοπλισμό διανομής ενώ απλοποιεί την ενσωμάτωση σε κατάλληλα συστήματα.
Πώς λειτουργεί ένας μετασχηματιστής ρεύματος μέσω πυρήνα;
Η αρχή λειτουργίας βασίζεται στην ηλεκτρομαγνητική επαγωγή. Όταν εναλλασσόμενο ρεύμα ρέει μέσω του πρωτεύοντος αγωγού, δημιουργεί ένα μαγνητικό πεδίο γύρω από τον αγωγό. Η μαγνητική ροή διέρχεται από τον πυρήνα του μετασχηματιστή και προκαλεί ένα αναλογικό ρεύμα στο δευτερεύον τύλιγμα.
Το δευτερεύον ρεύμα που προκύπτει είναι τυπικά τυποποιημένο για σύνδεση με εξοπλισμό μέτρησης ή προστασίας. Για το LMZC-10, οι επιλογές δευτερεύοντος ρεύματος περιλαμβάνουν 5Α και 1Α, ανάλογα με την επιλεγμένη διαμόρφωση.
Η βασική διαδικασία λειτουργίας μπορεί να συνοψιστεί ως εξής:
- Το πρωτεύον καλώδιο ή ο δίαυλος μεταφέρει το ρεύμα του συστήματος.
- Ο πρωτεύων αγωγός διέρχεται από τον μαγνητικό πυρήνα.
- Το εναλλασσόμενο ρεύμα δημιουργεί μαγνητική ροή μέσα στον πυρήνα.
- Η δευτερεύουσα περιέλιξη ανταποκρίνεται στη μαγνητική ροή.
- Ένα μειωμένο δευτερεύον ρεύμα παρέχεται στο κύκλωμα μέτρησης ή προστασίας.
- Ο συνδεδεμένος εξοπλισμός χρησιμοποιεί το σήμα για λειτουργίες παρακολούθησης, μέτρησης ή προστασίας.
Αυτή η διάταξη διαχωρίζει το κύκλωμα μέτρησης από τον κύριο αγωγό ισχύος, καθιστώντας την παρακολούθηση ρεύματος πιο πρακτική σε πολλές εφαρμογές διανομής.
Τι είναι ο δομικός σχεδιασμός;
Η κατασκευή του μετασχηματιστή έχει άμεση επίδραση στη σταθερότητα των μετρήσεων, την απόδοση μόνωσης, την περιβαλλοντική αντίσταση και τη διάρκεια ζωής. Το LMZC-10 χρησιμοποιεί πυρήνα σπειροειδούς πυριτίου σε συνδυασμό με μόνωση χύτευσης εποξειδικής ρητίνης.
Πυρήνας και μαγνητικό κύκλωμα
Ο πυρήνας του σπειροειδούς πυριτίου από χάλυβα παρέχει τη μαγνητική διαδρομή που απαιτείται για την ηλεκτρομαγνητική επαγωγή. Ένα σωστά σχεδιασμένο μαγνητικό κύκλωμα βοηθά στη διατήρηση σταθερών χαρακτηριστικών μετασχηματισμού ρεύματος και υποστηρίζει αξιόπιστη απόδοση μέτρησης.
Πρωτεύων Μαέστρος
Ο πρωτεύων αγωγός που διέρχεται από τον πυρήνα λειτουργεί ως πρωτεύον τύλιγμα μονής περιστροφής. Αυτή η διάταξη επιτρέπει στον μετασχηματιστή να μετρήσει το ρεύμα που ρέει μέσω ενός υπάρχοντος καλωδίου ή ζυγού χωρίς να απαιτείται μια συμβατική πρωτεύουσα περιέλιξη πολλαπλών στροφών.
Δευτερεύουσα περιέλιξη
Η δευτερεύουσα περιέλιξη χρησιμοποιεί σύρμα χαλκού υψηλής αγωγιμότητας για την παραγωγή σταθερού ρεύματος εξόδου για συνδεδεμένους μετρητές και συσκευές προστασίας. Το δευτερεύον κύκλωμα πρέπει να συνδεθεί και να χειριστεί σωστά σύμφωνα με το σχεδιασμό του εξοπλισμού και τις ισχύουσες διαδικασίες ηλεκτρικής ασφάλειας.
Μόνωση και Στέγαση
Το προϊόν χρησιμοποιεί μόνωση εποξειδικής ρητίνης και επιβραδυντικό φλόγας περίβλημα ABS. Ένα σφραγισμένο διαφανές κάλυμμα ακροδεκτών έχει επίσης σχεδιαστεί για να βελτιώνει την ορατότητα γύρω από την περιοχή σύνδεσης ενώ υποστηρίζει ασφαλέστερες εργασίες καλωδίωσης και συντήρησης.
Ποιες τεχνικές παράμετροι έχουν μεγαλύτερη σημασία;
Η επιλογή ενός μετασχηματιστή ρεύματος απαιτεί περισσότερα από την απλή αντιστοίχιση του ονομαστικού ρεύματος. Οι μηχανικοί θα πρέπει να αξιολογούν μαζί το ηλεκτρικό σύστημα, τον σκοπό μέτρησης, τις διαστάσεις εγκατάστασης, τις απαιτήσεις ακρίβειας και τις απαιτήσεις προστασίας.
| Παράμετρος | Αναφορά LMZC-10 | Γιατί έχει σημασία |
|---|---|---|
| Μοντέλο προϊόντος | LMZC-10 | Προσδιορίζει την ισχύουσα διαμόρφωση προϊόντος |
| Ονομαστική συχνότητα | 50/60Hz | Ταιριάζει με τις κοινές συχνότητες του συστήματος ισχύος AC |
| Δευτερεύον ρεύμα | 1Α / 5Α | Καθορίζει τη συμβατότητα με συνδεδεμένο εξοπλισμό |
| Υλικό | ABS επιβραδυντικό φλόγας | Υποστηρίζει μηχανική προστασία και ηλεκτρική ασφάλεια |
| Πυρήνας | Σπειροειδής χάλυβας πυριτίου | Παρέχει τη μαγνητική διαδρομή για το μετασχηματισμό ρεύματος |
| Μόνωση | Χύτευση εποξειδικής ρητίνης | Βελτιώνει τη μόνωση και την περιβαλλοντική αντίσταση |
| Εφαρμόσιμη τάση συστήματος | Κάτω από 35 kV | Καθορίζει το προβλεπόμενο εύρος ηλεκτρικής εφαρμογής |
Η κατηγορία ακρίβειας και η ονομαστική επιβάρυνση θα πρέπει επίσης να ληφθούν υπόψη προσεκτικά. Διαφορετικές εφαρμογές μπορεί να απαιτούν μετασχηματιστή ρεύματος μέτρησης, προστατευτικό μετασχηματιστή ρεύματος ή διαμόρφωση διπλής περιέλιξης. Το απαιτούμενο εύρος πρωτεύοντος ρεύματος θα πρέπει να ταιριάζει με τις πραγματικές συνθήκες λειτουργίας και όχι να επιλέγεται αποκλειστικά από το μέγιστο δυνατό ρεύμα.
Πού χρησιμοποιείται ένας μετασχηματιστής ρεύματος διέλευσης πυρήνα;
Η συμπαγής δομή και η διάταξη του άμεσου αγωγού δια μέσου του πυρήνα καθιστούν αυτόν τον τύπο μετασχηματιστή κατάλληλο για μια σειρά εφαρμογών ηλεκτρικής μέτρησης και προστασίας.
- Ερμάρια διανομής ρεύματος:Υποστηρίζει μέτρηση ρεύματος και παρακολούθηση εντός του εξοπλισμού διανομής.
- Πίνακες μέτρησης:Παρέχει σήματα ρεύματος για ηλεκτρικά συστήματα μέτρησης.
- Διακόπτης μέσης τάσης:Μπορεί να ενσωματωθεί σε κατάλληλες διαμορφώσεις GIS, RMU και εξοπλισμού διανομής.
- Υποσταθμοί:Υποστηρίζει λειτουργίες δειγματοληψίας ρεύματος και προστασίας ρελέ.
- Βιομηχανικός αυτοματισμός:Επιτρέπει την ηλεκτρική παρακολούθηση σε βιομηχανικά συστήματα ελέγχου ισχύος.
- Συστήματα ανανεώσιμων πηγών ενέργειας:Μπορεί να υποστηρίξει παρακολούθηση ρεύματος όπου οι προδιαγραφές ηλεκτρικού σχεδιασμού και μετασχηματιστή είναι συμβατές.
- Έργα ανακαίνισης:Μια κατάλληλη διαμόρφωση διαχωρισμένου πυρήνα μπορεί να απλοποιήσει την εγκατάσταση γύρω από υπάρχοντες αγωγούς όπου το επιτρέπει ο σχεδιασμός του συστήματος.
Για εργασίες μετασκευής, οι συνθήκες εγκατάστασης θα πρέπει να αξιολογούνται πριν από την επιλογή. Το παράθυρο πυρήνα, το μέγεθος του αγωγού, το ονομαστικό ρεύμα, οι απαιτήσεις μόνωσης και ο διαθέσιμος χώρος εγκατάστασης πρέπει να αντιστοιχούν στο πραγματικό σύστημα.
Ποια είναι τα κύρια πλεονεκτήματα απόδοσης;
Συμπαγής ενσωμάτωση
Η δομή τύπου δακτυλίου επιτρέπει στον πρωτεύοντα αγωγό να περάσει μέσα από τον πυρήνα, δημιουργώντας μια συμπαγή διάταξη μέτρησης για ηλεκτρικά ερμάρια και συσκευές διανομής.
Μέτρηση σταθερού ρεύματος
Ο πυρήνας του σπειροειδούς πυριτίου από χάλυβα και η δευτερεύουσα περιέλιξη από χαλκό έχουν σχεδιαστεί για να παρέχουν σταθερά χαρακτηριστικά μετασχηματισμού ρεύματος για εφαρμογές μέτρησης και προστασίας.
Προστασία μόνωσης
Η χύτευση εποξειδικής ρητίνης παρέχει ηλεκτρική μόνωση και συμβάλλει στην αντοχή στην υγρασία, τη σκόνη και τις μηχανικές περιβαλλοντικές καταπονήσεις.
Ευέλικτη Εφαρμογή
Η σειρά μπορεί να διαμορφωθεί για διαφορετικά εύρη πρωτεύοντος ρεύματος και απαιτήσεις ακρίβειας. Επομένως, η επιλογή προϊόντος μπορεί να βασίζεται στο αν η εφαρμογή εστιάζει στη μέτρηση, την προστασία ή τις συνδυασμένες λειτουργίες.
Μειωμένη πολυπλοκότητα εγκατάστασης
Όπου η ισχύουσα διαμόρφωση του μετασχηματιστή και οι συνθήκες του συστήματος το επιτρέπουν, μια διάταξη διαμπερούς ή διαχωρισμένου πυρήνα μπορεί να μειώσει την εργασία που απαιτείται για την ενσωμάτωση της μέτρησης ρεύματος στην υπάρχουσα ηλεκτρική υποδομή.
Πώς πρέπει να επιλέξετε το σωστό μοντέλο;
Μια αξιόπιστη διαδικασία επιλογής ξεκινά με το ηλεκτρικό σύστημα και όχι από τη φυσική εμφάνιση του μετασχηματιστή. Πριν υποβάλουν μια παραγγελία, οι μηχανικοί και οι ομάδες αγορών θα πρέπει να επιβεβαιώσουν τις ακόλουθες πληροφορίες:
- Πρωτεύον ρεύμα:Προσδιορίστε το ονομαστικό και αναμενόμενο ρεύμα λειτουργίας του αγωγού.
- Τάση συστήματος:Επιβεβαιώστε ότι ο μετασχηματιστής είναι κατάλληλος για το προβλεπόμενο επίπεδο τάσης.
- Συχνότητα:Επαληθεύστε εάν η εφαρμογή χρησιμοποιεί λειτουργία 50Hz ή 60Hz.
- Δευτερεύουσα έξοδος:Επιλέξτε 1A ή 5A ανάλογα με τον συνδεδεμένο μετρητή, ρελέ ή εξοπλισμό παρακολούθησης.
- Κατηγορία ακρίβειας:Καθορίστε την απαίτηση ακρίβειας ανάλογα με το εάν ο μετασχηματιστής χρησιμοποιείται για μέτρηση, μέτρηση ή προστασία.
- Βάρος:Ελέγξτε την απαιτούμενη ονομαστική τιμή VA του δευτερεύοντος κυκλώματος.
- Παράθυρο πυρήνα:Βεβαιωθείτε ότι το κύριο καλώδιο ή η ράβδος ζυγού μπορούν να περάσουν φυσικά μέσα από τον πυρήνα.
- Περιβάλλον εγκατάστασης:Επιβεβαιώστε τις συνθήκες εσωτερικού/εξωτερικού χώρου, τη θερμοκρασία, την υγρασία, τη ρύπανση και τη διαθέσιμη προστασία του περιβλήματος.
Για μεγαλύτερα ηλεκτρολογικά έργα, αυτές οι παράμετροι θα πρέπει να επανεξεταστούν μαζί με τον πλήρη σχεδιασμό προστασίας και μέτρησης. Ένας σωστά επιλεγμένος μετασχηματιστής ρεύματος βοηθά στην αποφυγή ασυμβατότητας μεταξύ του μετασχηματιστή και του εξοπλισμού παρακολούθησης κατάντη.
Ποιες πρακτικές εγκατάστασης πρέπει να ακολουθούνται;
Η σωστή εγκατάσταση είναι απαραίτητη τόσο για την ηλεκτρική ασφάλεια όσο και για την απόδοση των μετρήσεων. Ο πρωτεύων αγωγός πρέπει να διέρχεται από το κέντρο του πυρήνα, όπως καθορίζεται από το σχέδιο του προϊόντος, βοηθώντας στη διατήρηση της επιδιωκόμενης κατανομής μαγνητικής ροής.
- Επιβεβαιώστε την ονομαστική τιμή του μετασχηματιστή πριν από την εγκατάσταση.
- Ελέγξτε ότι ο πρωτεύων αγωγός εφαρμόζει σωστά μέσα από το παράθυρο του πυρήνα.
- Κρατήστε τον αγωγό σωστά τοποθετημένο μέσα στον πυρήνα.
- Βεβαιωθείτε ότι οι δευτερεύοντες ακροδέκτες είναι σωστά συνδεδεμένοι.
- Ακολουθήστε τις ισχύουσες απαιτήσεις για δευτερεύουσα γείωση.
- Μη λειτουργείτε δευτερεύον κύκλωμα μετασχηματιστή ρεύματος σε μη ασφαλή κατάσταση ανοιχτού κυκλώματος.
- Χρησιμοποιήστε κατάλληλο μονωμένο υλικό στερέωσης όπου απαιτείται.
- Επιθεωρήστε τους ακροδέκτες και τη μόνωση κατά την προγραμματισμένη συντήρηση.
Η ηλεκτρική εγκατάσταση πρέπει πάντα να εκτελείται από εξειδικευμένο προσωπικό, ακολουθώντας τους ισχύοντες τοπικούς κανονισμούς, τα σχέδια του συστήματος και τις οδηγίες του κατασκευαστή.
Συχνές Ερωτήσεις
Ποιος είναι ο πρωταρχικός σκοπός ενός μετασχηματιστή ρεύματος μέσω πυρήνα;
Ο πρωταρχικός σκοπός του είναι να μετατρέψει το υψηλό ρεύμα AC σε ένα χαμηλότερο δευτερεύον ρεύμα που μπορεί να χρησιμοποιηθεί για μέτρηση, μέτρηση, παρακολούθηση και προστασία ρελέ.
Ποιες επιλογές δευτερεύοντος ρεύματος είναι διαθέσιμες για το LMZC-10;
Οι πληροφορίες προϊόντος LMZC-10 παραθέτουν επιλογές δευτερεύοντος ρεύματος 1Α και 5Α. Η κατάλληλη επιλογή εξαρτάται από τις απαιτήσεις του συνδεδεμένου εξοπλισμού μέτρησης ή προστασίας.
Για ποιο εύρος τάσης είναι σχεδιασμένος ο μετασχηματιστής;
Το LMZC-10 προορίζεται για συστήματα ισχύος εναλλασσόμενου ρεύματος με τάσεις λειτουργίας κάτω των 35kV, με δυνατότητα προσαρμογής για εφαρμογές όπως 10kV, 24kV και 35kV σύμφωνα με τις απαιτήσεις του έργου.
Μπορεί να χρησιμοποιηθεί ένας διαμπερής σχεδιασμός για εφαρμογές μετασκευής;
Ναί. Μια κατάλληλη διαμόρφωση διαμπερούς πυρήνα ή διαιρούμενου πυρήνα μπορεί να είναι χρήσιμη για έργα μετασκευής και συντήρησης, επειδή ο πρωτεύων αγωγός μπορεί να περάσει μέσα από τον μετασχηματιστή χωρίς να απαιτείται συμβατική αποκλειστική πρωτεύουσα περιέλιξη. Η πραγματική σκοπιμότητα εγκατάστασης εξαρτάται από τη συγκεκριμένη διαμόρφωση του συστήματος.
Ποια υλικά χρησιμοποιούνται στην κατασκευή LMZC-10;
Ο μετασχηματιστής χρησιμοποιεί έναν σπειροειδή πυρήνα από χάλυβα πυριτίου, δευτερεύον τύλιγμα από χαλκό υψηλής αγωγιμότητας, μόνωση χύτευσης εποξειδικής ρητίνης και περίβλημα ABS επιβραδυντικό φλόγας.
Είναι το προϊόν κατάλληλο για εγκατάσταση σε εξωτερικό χώρο;
Οι αναφερόμενες πληροφορίες προϊόντος περιγράφουν κυρίως εφαρμογές εσωτερικού χώρου. Συνεπώς, η χρήση σε εξωτερικούς χώρους θα πρέπει να αξιολογείται σύμφωνα με το περίβλημα, τις περιβαλλοντικές συνθήκες, τις απαιτήσεις μόνωσης και τη διαμόρφωση του έργου.
Σύναψη
Ένας μετασχηματιστής ρεύματος μέσω πυρήνα προσφέρει μια πρακτική προσέγγιση στη μέτρηση ρεύματος και την προστασία στα συστήματα διανομής ισχύος χρησιμοποιώντας το πρωτεύον καλώδιο ή ζυγό ως κύριο αγωγό μέσω του μαγνητικού πυρήνα. Για εφαρμογές που περιλαμβάνουν συσκευές διανομής, ερμάρια διανομής, πίνακες μέτρησης, υποσταθμούς και βιομηχανικά συστήματα ισχύος, είναι απαραίτητη η προσεκτική αντιστοίχιση του πρωτεύοντος ρεύματος, της τάσης, της συχνότητας, της δευτερεύουσας εξόδου, της ακρίβειας, της επιβάρυνσης και των διαστάσεων εγκατάστασης.
Το LMZC-10 της Anqiang Power συνδυάζει πυρήνα από σπειροειδές πυρίτιο χάλυβα, δευτερεύον τύλιγμα χαλκού, μόνωση από εποξειδική ρητίνη και συμπαγές περίβλημα για εφαρμογές που απαιτούν αξιόπιστη δειγματοληψία ρεύματος και προστασία. Εάν επιλέγετε μετασχηματιστή ρεύματος για νέα εγκατάσταση, εκ των υστέρων εγκατάσταση ή προσαρμοσμένο σύστημα διανομής ισχύος, ανατρέξτε στις προδιαγραφές Through Core Current Transformer καιεπικοινωνήστε μαζί μαςμε το ονομαστικό ρεύμα, το επίπεδο τάσης, την κατηγορία ακρίβειας, το δευτερεύον ρεύμα και τις απαιτήσεις εγκατάστασης για να συζητήσετε μια κατάλληλη λύση.
