Περίληψη άρθρου:Η αξιόπιστη προστασία μέσης τάσης απαιτεί περισσότερα από την απλή διακοπή ενός σφάλματος. Οι επιχειρήσεις κοινής ωφέλειας και οι βιομηχανικοί φορείς χρειάζονται επίσης γρήγορη εναλλαγή, σταθερή μηχανική απόδοση, χαμηλές απαιτήσεις συντήρησης και συμβατότητα με ολοένα και πιο ευφυή δίκτυα διανομής. ΕναΔιακόπτης κυκλώματος μόνιμου μαγνήτη εξωτερικού χώρουσυνδυάζει την τεχνολογία διακοπής κενού με έναν μηχανισμό λειτουργίας μόνιμου μαγνήτη για την αντιμετώπιση αυτών των απαιτήσεων. Αυτό το άρθρο εξηγεί πώς λειτουργεί η τεχνολογία, πού μπορεί να εφαρμοστεί, ποιοι τεχνικοί παράγοντες πρέπει να αξιολογηθούν πριν από την αγορά και πώς μπορεί να βοηθήσει στη μείωση των λειτουργικών προκλήσεων στα σύγχρονα συστήματα διανομής ηλεκτρικής ενέργειας.
Τα δίκτυα διανομής μέσης τάσης λειτουργούν υπό απαιτητικές συνθήκες. Ένα σφάλμα σε τροφοδότη, σύνδεση μετασχηματιστή, βιομηχανικό λεωφορείο, σιδηροδρομικό σύστημα τροφοδοσίας ή εγκατάσταση ανανεώσιμων πηγών ενέργειας μπορεί να διακόψει την παροχή ηλεκτρικής ενέργειας και να καταστρέψει πιθανώς πολύτιμο εξοπλισμό. Ο διακόπτης κυκλώματος είναι επομένως ένα κρίσιμο μέρος της αλυσίδας προστασίας.
Ωστόσο, οι σύγχρονοι χειριστές αντιμετωπίζουν πολλές προκλήσεις ταυτόχρονα. Ο εξοπλισμός μπορεί να εγκατασταθεί σε εξωτερικούς χώρους όπου εκτίθεται σε υγρασία, σκόνη, υπεριώδη ακτινοβολία, αλλαγές θερμοκρασίας και άλλες περιβαλλοντικές καταπονήσεις. Ταυτόχρονα, τα δίκτυα διανομής γίνονται πιο αυτοματοποιημένα, δημιουργώντας ζήτηση για εξοπλισμό που μπορεί να ανταποκρίνεται σταθερά σε ηλεκτρικές εντολές και να επικοινωνεί με έξυπνα συστήματα προστασίας και ελέγχου.
Οι παραδοσιακοί μηχανικοί διακόπτες μπορούν να αποδώσουν αποτελεσματικά, αλλά οι μηχανισμοί λειτουργίας τους περιέχουν πολλαπλά κινούμενα μέρη. Η μηχανική φθορά, οι απαιτήσεις ρύθμισης και η ασυνεπής λειτουργία για μεγάλες περιόδους σέρβις μπορεί να γίνουν ανησυχητικά, ιδιαίτερα σε εγκαταστάσεις που απαιτούν συχνή εναλλαγή.

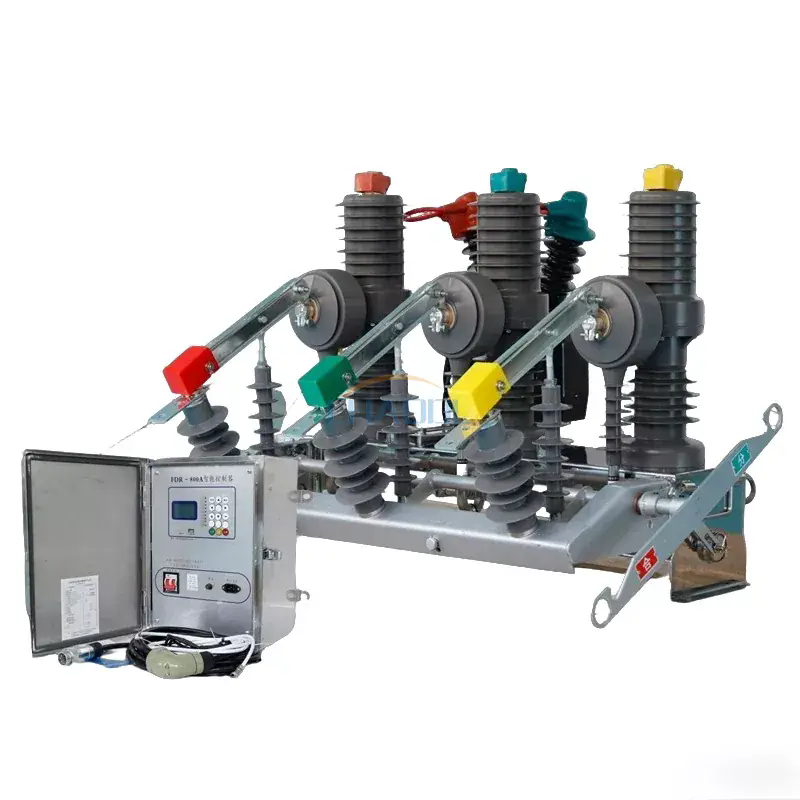

Ένας διακόπτης κυκλώματος μόνιμου μαγνήτη εξωτερικού χώρου αντιμετωπίζει αυτές τις προκλήσεις συνδυάζοντας έναν διακόπτη κενού με έναν ενεργοποιητή μόνιμου μαγνήτη. Το αποτέλεσμα είναι μια συμπαγής λύση μεταγωγής μέσης τάσης σχεδιασμένη για αξιόπιστη λειτουργία, μειωμένη μηχανική πολυπλοκότητα και ενσωμάτωση σε σύγχρονα συστήματα διανομής.
Η αρχή λειτουργίας βασίζεται σε δύο βασικές τεχνολογίες:διακοπή κενούκαιενεργοποίηση μόνιμου μαγνήτη.
Κατά την κανονική λειτουργία, ο διακόπτης κυκλώματος επιτρέπει στο ρεύμα να ρέει μέσω της αγώγιμης διαδρομής του. Όταν το σύστημα προστασίας εντοπίσει μια μη φυσιολογική κατάσταση, ο μηχανισμός λειτουργίας λαμβάνει μια εντολή να ανοίξει τις επαφές. Ο ενεργοποιητής μόνιμου μαγνήτη οδηγεί τον μηχανισμό, διαχωρίζοντας τις επαφές μέσα στον διακόπτη κενού.
Όταν οι επαφές χωριστούν, μπορεί να σχηματιστεί για λίγο ένα ηλεκτρικό τόξο. Επειδή οι επαφές βρίσκονται μέσα σε έναν διακόπτη κενού, το τόξο σβήνει γρήγορα καθώς το ρεύμα διέρχεται από το φυσικό του σημείο διακοπής. Στη συνέχεια, το κύκλωμα απομονώνεται ηλεκτρικά από το σφάλμα.
Για τις λειτουργίες κλεισίματος, ο ενεργοποιητής μετακινεί τις επαφές πίσω στην επιθυμητή θέση τους. Η ελεγχόμενη κίνηση βοηθά στην παροχή επαναλαμβανόμενης απόδοσης μεταγωγής.
Αυτή η ακολουθία λειτουργίας μπορεί να συνοψιστεί ως εξής:
Ο συνδυασμός αυτών των τεχνολογιών είναι ιδιαίτερα χρήσιμος όπου οι χειριστές χρειάζονται γρήγορη εναλλαγή και αξιόπιστη μηχανική απόδοση χωρίς να βασίζονται σε μια πολύπλοκη δομή λειτουργίας με ελατήριο.
Ο μηχανισμός λειτουργίας έχει άμεση επίδραση στην αξιοπιστία του διακόπτη κυκλώματος. Ένας μηχανισμός μόνιμου μαγνήτη χρησιμοποιεί ηλεκτρομαγνητική δύναμη για να ελέγξει την κίνηση του μηχανισμού μεταγωγής και να διατηρήσει τη θέση λειτουργίας του.
Σε σύγκριση με μηχανισμούς που περιέχουν μεγαλύτερο αριθμό μηχανικών στοιχείων μετάδοσης, ένας ενεργοποιητής μόνιμου μαγνήτη μπορεί να έχει λιγότερα κινούμενα εξαρτήματα. Αυτό μειώνει τα πιθανά σημεία μηχανικής φθοράς και βοηθά στη διατήρηση της συνεπούς συμπεριφοράς ανοίγματος και κλεισίματος.
| Θεώρηση | Μηχανισμός Μόνιμου Μαγνήτη | Παραδοσιακός Μηχανικός Μηχανισμός |
|---|---|---|
| Μηχανική πολυπλοκότητα | Σχετικά απλή δομή λειτουργίας | Μπορεί να περιέχει περισσότερα μηχανικά μέρη μετάδοσης |
| Κινούμενα εξαρτήματα | Μειωμένος αριθμός μηχανικών κινούμενων μερών | Γενικά πιο μηχανικά εξαρτήματα |
| Απαίτηση συντήρησης | Σχεδιασμένο για λειτουργία χαμηλής συντήρησης | Μπορεί να απαιτεί περιοδική επιθεώρηση και προσαρμογή |
| Εναλλαγή συνοχής | Σταθερή ηλεκτρομαγνητική ενεργοποίηση | Μπορεί να εξαρτάται περισσότερο από τη μηχανική κατάσταση |
| Συχνή εναλλαγή | Κατάλληλο για εφαρμογές που απαιτούν επαναλαμβανόμενη λειτουργία | Η επιλογή εξαρτάται από το σχεδιασμό του μηχανισμού και τον κύκλο λειτουργίας |
Το πρακτικό πλεονέκτημα δεν είναι απλώς η μείωση του αριθμού εξαρτημάτων. Ο μηχανισμός λειτουργίας είναι επίσης ένας σημαντικός παράγοντας όταν οι διακόπτες κυκλώματος εγκαθίστανται σε τοποθεσίες όπου η πρόσβαση στη συντήρηση είναι δύσκολη ή όπου η μη προγραμματισμένη διακοπή λειτουργίας μπορεί να έχει σημαντικό λειτουργικό κόστος.
Ένας σωστά κατασκευασμένος διακόπτης κυκλώματος μόνιμου μαγνήτη εξωτερικού χώρου περιέχει πολλά συντονισμένα ηλεκτρικά, μηχανικά και μονωτικά εξαρτήματα. Κάθε εξάρτημα συμβάλλει στην ασφαλή εναλλαγή και στην αξιόπιστη λειτουργία.
Επειδή αυτά τα εξαρτήματα συνεργάζονται, η επιλογή δεν πρέπει ποτέ να βασίζεται μόνο στην ονομαστική τάση. Θα πρέπει να ληφθούν υπόψη η πλήρης ηλεκτρική εργασία, το περιβάλλον εγκατάστασης, οι απαιτήσεις ελέγχου και η στρατηγική προστασίας του συστήματος.
Ένα από τα πιο σημαντικά πλεονεκτήματα είναι το απλοποιημένο μηχανικό λειτουργικό σύστημα. Με λιγότερα σημεία μηχανικής φθοράς, η τακτική μηχανική ρύθμιση μπορεί να μειωθεί. Αυτό μπορεί να είναι ιδιαίτερα πολύτιμο για υπαίθριους υποσταθμούς, απομακρυσμένα δίκτυα διανομής και βιομηχανικές εγκαταστάσεις όπου η πρόσβαση στη συντήρηση δεν είναι βολική.
Η ενεργοποίηση μόνιμου μαγνήτη παρέχει ελεγχόμενη ηλεκτρομαγνητική κίνηση. Η συνεπής συμπεριφορά ανοίγματος και κλεισίματος είναι σημαντική όταν ο διακόπτης λειτουργεί επανειλημμένα από συστήματα προστασίας, αυτοματισμού ή τηλεχειρισμού.
Ο διακόπτης κενού παρέχει αποτελεσματική διακοπή τόξου χωρίς να απαιτείται από τον θάλαμο διακοπής κυκλώματος να χρησιμοποιεί συμβατικά μονωτικά αέρια ή υγρά μέσα για την εξάλειψη του τόξου. Αυτό καθιστά την τεχνολογία κενού κατάλληλη για πολλές εφαρμογές διανομής μέσης τάσης.
Ο ενεργοποιητής έχει σχεδιαστεί για να λειτουργεί αποτελεσματικά, γεγονός που μπορεί να βοηθήσει στη μείωση της ενέργειας που απαιτείται για τις λειτουργίες μεταγωγής. Η ακριβής κατανάλωση ενέργειας εξαρτάται από τη συγκεκριμένη διαμόρφωση και σύστημα ελέγχου, επομένως οι προδιαγραφές του έργου θα πρέπει πάντα να ελέγχονται πριν από την τελική επιλογή.
Ο εξοπλισμός διανομής σε εξωτερικούς χώρους πρέπει να αντιμετωπίζει την περιβαλλοντική έκθεση. Ένα κατάλληλα σχεδιασμένο περίβλημα εξωτερικού διακόπτη βοηθά στην προστασία των εσωτερικών εξαρτημάτων από την υγρασία, τη σκόνη, την έκθεση στην υπεριώδη ακτινοβολία και τις μεταβαλλόμενες καιρικές συνθήκες.
Για εφαρμογές που περιλαμβάνουν επαναλαμβανόμενη εναλλαγή, η μηχανική αντοχή είναι ένα σημαντικό κριτήριο αγοράς. Η προδιαγραφή προϊόντος Anqiang υποδεικνύει μια μηχανική διάρκεια ζωής έως και 10.000 λειτουργιών για την ισχύουσα διαμόρφωση του διακόπτη μόνιμου μαγνήτη εξωτερικού χώρου.
Τα σύγχρονα δίκτυα ενέργειας βασίζονται όλο και περισσότερο στον τηλεχειρισμό, την παρακολούθηση και την αυτοματοποιημένη διαχείριση σφαλμάτων. Ένας κατάλληλα διαμορφωμένος διακόπτης κυκλώματος μόνιμου μαγνήτη μπορεί να υποστηρίξει την ενοποίηση με το SCADA και τα συστήματα αυτοματισμού διανομής, επιτρέποντας στους χειριστές να δημιουργήσουν ηλεκτρικά δίκτυα με μεγαλύτερη απόκριση.
Η επιλογή ενός διακόπτη κυκλώματος με βάση μόνο το όνομά του ή την κατηγορία τάσης μπορεί να οδηγήσει σε ακατάλληλη διαμόρφωση. Οι αγοραστές θα πρέπει να συγκρίνουν τις προδιαγραφές του διακόπτη με τα πραγματικά ηλεκτρικά χαρακτηριστικά της εγκατάστασης.
| Παράμετρος | Παράδειγμα Προδιαγραφή | Γιατί έχει σημασία |
|---|---|---|
| Ονομαστική τάση | 12 kV / 24 kV | Πρέπει να ταιριάζει με την ονομαστική τάξη τάσης του συστήματος διανομής. |
| Ονομαστική συχνότητα | 50 Hz | Πρέπει να αντιστοιχεί στη συχνότητα του συστήματος ισχύος. |
| Ονομαστικό ρεύμα | 630 A / 1250 A | Καθορίζει την ικανότητα συνεχούς μεταφοράς ρεύματος. |
| Ρεύμα διακοπής βραχυκυκλώματος | 20 kA / 25 kA | Υποδεικνύει την ικανότητα διακοπής ρεύματος σφάλματος του διακόπτη. |
| Ρεύμα αντοχής αιχμής | 50 kA / 63 kA | Σημαντικό για την αξιολόγηση της ηλεκτρομαγνητικής καταπόνησης μικρής διάρκειας. |
| Αντοχή στην τάση κεραυνών | 125 kV / 145 kV | Σημαντικό για τον συντονισμό της μόνωσης και την προσωρινή προστασία. |
| Μηχανική ζωή | Έως 10.000 επεμβάσεις | Χρήσιμο όταν αναμένεται συχνή εναλλαγή. |
Οι πληροφορίες προϊόντος που παρέχονται από την Anqiang παραθέτουν διαμορφώσεις ονομαστικής τάσης 12 kV και 24 kV, ονομαστικά ρεύματα 630 A και 1250 A και δυνατότητες διακοπής βραχυκυκλώματος 20 kA και 25 kA για τα σχετικά μοντέλα.
Η πραγματική επιλογή θα πρέπει πάντα να βασίζεται στην πλήρη σχεδίαση του συστήματος, τα ισχύοντα πρότυπα, τον συντονισμό προστασίας και τις ειδικές απαιτήσεις για το έργο αντί να υποθέτουμε ότι κάθε διαμόρφωση έχει τις ίδιες αξιολογήσεις.
Ο συνδυασμός εξωτερικής κατασκευής, διακοπής κενού και λειτουργίας μόνιμου μαγνήτη καθιστά αυτόν τον εξοπλισμό κατάλληλο για ένα ευρύ φάσμα εφαρμογών μέσης τάσης.
Η Anqiang προσδιορίζει τους υποσταθμούς κοινής ωφελείας, τα δίκτυα διανομής, την ηλεκτροδότηση σιδηροδρόμων, την εξόρυξη, τα βιομηχανικά συστήματα ισχύος και τις εγκαταστάσεις ανανεώσιμων πηγών ενέργειας μεταξύ των περιοχών εφαρμογής του διακόπτη κυκλώματος μόνιμου μαγνήτη εξωτερικού χώρου.
Ο σωστός διακόπτης θα πρέπει να επιλεγεί ξεκινώντας από το ηλεκτρικό σύστημα και όχι από τον κατάλογο προϊόντων. Μια πρακτική διαδικασία επιλογής μπορεί να αποτρέψει τόσο την υποπροδιαγραφή όσο και την περιττή υπερμεγέθη.
Αυτή η προσέγγιση είναι πιο αξιόπιστη από την επιλογή ενός διακόπτη αποκλειστικά με βάση την ονομαστική τρέχουσα τιμή ή την τιμή αγοράς. Ένα χαμηλότερο αρχικό κόστος μπορεί να γίνει δαπανηρό εάν ο εξοπλισμός είναι δύσκολο να συντηρηθεί, δεν είναι συμβατός με το σύστημα ελέγχου ή δεν ταιριάζει σωστά με το επίπεδο βλάβης.
Αν και οι διακόπτες κυκλώματος μόνιμου μαγνήτη έχουν σχεδιαστεί για να μειώνουν τη μηχανική συντήρηση, η χαμηλή συντήρηση δεν σημαίνει μηδενική επιθεώρηση. Ένα πειθαρχημένο πρόγραμμα λειτουργίας παραμένει σημαντικό για τον εξοπλισμό μέσης τάσης.
Για εξοπλισμό εξωτερικού χώρου, η περιβαλλοντική επιθεώρηση είναι ιδιαίτερα σημαντική. Η υγρασία, η μόλυνση, η διάβρωση και οι μηχανικές βλάβες μπορούν σταδιακά να επηρεάσουν τη μόνωση και την αξιοπιστία λειτουργίας ακόμα και όταν ο ίδιος ο διακόπτης έχει στιβαρό σχεδιασμό.
Επομένως, ένα πρόγραμμα προληπτικής συντήρησης θα πρέπει να επικεντρώνεται στην πλήρη εγκατάσταση αντί να αντιμετωπίζει τον διακόπτη κυκλώματος ως μεμονωμένο εξάρτημα.
Ο διακόπτης κυκλώματος μόνιμου μαγνήτη εξωτερικού χώρου είναι ένας διακόπτης κυκλώματος μέσης τάσης που συνδυάζει έναν διακόπτη κενού με έναν μηχανισμό λειτουργίας μόνιμου μαγνήτη. Είναι σχεδιασμένο για αξιόπιστη μεταγωγή και διακοπή σφάλματος σε εξωτερικά συστήματα διανομής και βιομηχανικής ισχύος.
Η διαμόρφωση εξαρτάται από τον κατασκευαστή και τις απαιτήσεις του έργου. Η οικογένεια προϊόντων ZW32-12G και ZW32-24G της Anqiang έχει σχεδιαστεί για εφαρμογές μέσης τάσης 12 kV και 24 kV.
Ο μηχανισμός μπορεί να μειώσει τη μηχανική πολυπλοκότητα, να παρέχει σταθερή κίνηση μεταγωγής, να μειώσει τη μηχανική φθορά και να υποστηρίξει τη λειτουργία με χαμηλή συντήρηση. Αυτά τα χαρακτηριστικά είναι ιδιαίτερα πολύτιμα για εξοπλισμό που υπόκειται σε συχνή εναλλαγή.
Ναί. Μια κατάλληλα διαμορφωμένη μονάδα μπορεί να ενσωματωθεί με συστήματα αυτοματισμού διανομής, SCADA, απομακρυσμένης παρακολούθησης και έξυπνης προστασίας. Η ακριβής διαμόρφωση επικοινωνίας και ελέγχου θα πρέπει να επιβεβαιώνεται για κάθε έργο.
Ναί. Οι αυτόματοι διακόπτες μόνιμου μαγνήτη εξωτερικού χώρου μπορούν να χρησιμοποιηθούν σε τμήματα μέσης τάσης συστημάτων διανομής ηλιακής και αιολικής ενέργειας όπου τα χαρακτηριστικά τάσης, ρεύματος, διακοπής σφάλματος, μόνωσης και ελέγχου ταιριάζουν με τις απαιτήσεις εγκατάστασης.
Η μηχανική αντοχή εξαρτάται από το συγκεκριμένο μοντέλο και τις συνθήκες λειτουργίας. Η ισχύουσα προδιαγραφή Anqiang αναφέρει τη μηχανική διάρκεια ζωής έως και 10.000 λειτουργιών.
Για ακριβή τεχνική σύσταση, παρέχετε την τάση του συστήματος, το ονομαστικό ρεύμα, το επίπεδο βραχυκυκλώματος, τη συχνότητα, το περιβάλλον εγκατάστασης, το καθήκον μεταγωγής, την τάση ελέγχου, τις απαιτήσεις αυτοματισμού, τη διάταξη τοποθέτησης και τυχόν ισχύοντα πρότυπα έργου. Η έγκαιρη παροχή αυτών των πληροφοριών μπορεί να μειώσει τις αλλαγές προδιαγραφών αργότερα.
Ένας διακόπτης κυκλώματος μόνιμου μαγνήτη εξωτερικού χώρου είναι κάτι περισσότερο από μια συμβατική συσκευή μεταγωγής με διαφορετικό ενεργοποιητή. Συνδυάζοντας τη διακοπή κενού με τη λειτουργία μόνιμου μαγνήτη, καλύπτει πολλές πρακτικές απαιτήσεις των σύγχρονων δικτύων μέσης τάσης: αξιόπιστη μεταγωγή, μειωμένη μηχανική πολυπλοκότητα, χαμηλότερες απαιτήσεις συντήρησης, προσαρμοστικότητα σε εξωτερικούς χώρους και συμβατότητα με όλο και πιο αυτοματοποιημένα συστήματα διανομής ρεύματος.
Το πιο σημαντικό σημείο για τους αγοραστές είναι να ταιριάξουν τον διακόπτη κυκλώματος με την πραγματική ηλεκτρική λειτουργία. Η ονομαστική τάση, το συνεχές ρεύμα, η ικανότητα διακοπής βραχυκυκλώματος, το επίπεδο μόνωσης, η συχνότητα μεταγωγής, οι περιβαλλοντικές συνθήκες, η αρχιτεκτονική ελέγχου και οι απαιτήσεις εγκατάστασης θα πρέπει να αξιολογούνται πριν ληφθεί η τελική απόφαση.
Η Anqiang παρέχει λύσεις διακοπής κυκλωμάτων μόνιμου μαγνήτη εξωτερικού χώρου για εφαρμογές μέσης τάσης, με διαμορφώσεις σχεδιασμένες γύρω στα 12 kV και 24 kV συστήματα και εφαρμογές που κυμαίνονται από δίκτυα διανομής και υποσταθμούς έως βιομηχανικά, σιδηροδρομικά έργα, εξορύξεις και έργα ανανεώσιμων πηγών ενέργειας.
Αναζητάτε έναν αξιόπιστο διακόπτη μόνιμου μαγνήτη εξωτερικού χώρου για το έργο σας μέσης τάσης;Μοιραστείτε την τάση του συστήματός σας, το ονομαστικό ρεύμα, το επίπεδο σφάλματος, το περιβάλλον εγκατάστασης και τις απαιτήσεις ελέγχουAnqiangγια να συζητήσετε μια κατάλληλη διαμόρφωση.Επικοινωνήστε μαζί μαςγια πληροφορίες προϊόντος, τεχνική υποστήριξη και λύση που ταιριάζει στην εφαρμογή σας.
Σπουδαίος:Η επιλογή και η εγκατάσταση του διακόπτη κυκλώματος θα πρέπει να πραγματοποιείται από ειδικευμένους επαγγελματίες ηλεκτρολόγους και σύμφωνα με τα ισχύοντα τοπικά πρότυπα, τις απαιτήσεις προστασίας του συστήματος και την τεχνική τεκμηρίωση του κατασκευαστή.
-
