Βασική ασφάλεια και αποδοτικός εξοπλισμός στον τομέα διανομής ισχύος μέσης τάσης

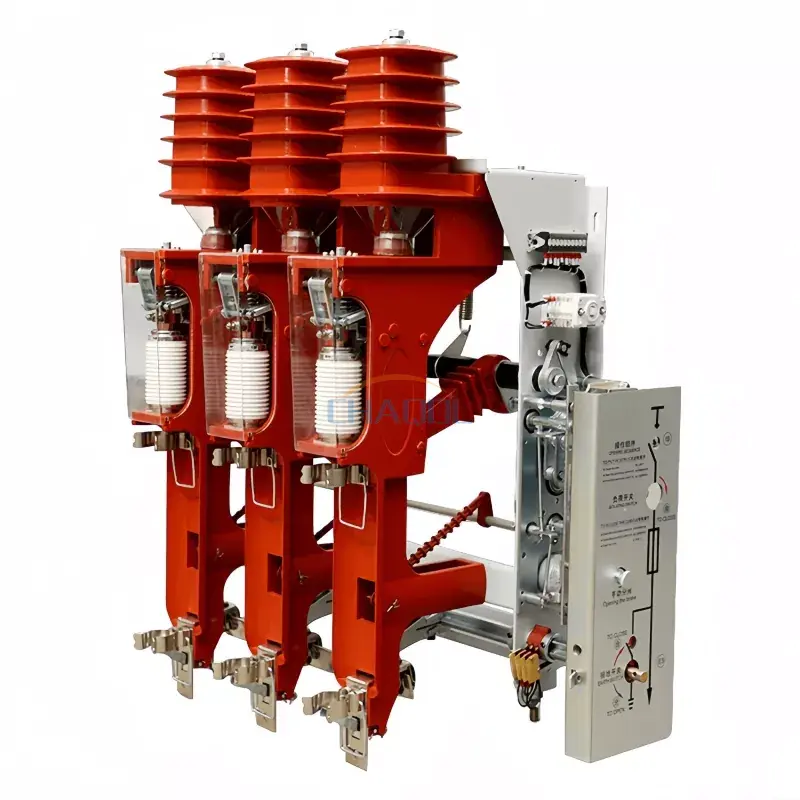

Ο διακόπτης φορτίου SF₆ εσωτερικού χώρου 12kV είναι ένας τριφασικός διακόπτης φορτίου υψηλής τάσης AC με ονομαστική τάση 12kV, κατάλληλος για εγκατάσταση σε εσωτερικούς χώρους. Χρησιμοποιεί αέριο SF6 ως μέσο μόνωσης και πυρόσβεσης τόξων. Χρησιμοποιείται κυρίως για το άνοιγμα και το κλείσιμο του ρεύματος φορτίου στο σύστημα ισχύος, καθώς και για το κλείσιμο του ρεύματος βραχυκυκλώματος (δεν μπορεί να ανοίξει το ρεύμα βραχυκυκλώματος και πρέπει να συνδυαστεί με ασφάλεια για να επιτευχθεί προστασία από βραχυκύκλωμα). Ταυτόχρονα, μπορεί να επιτύχει τις λειτουργίες απομόνωσης και γείωσης της γραμμής, παρέχοντας προστασία ασφαλείας για τη συντήρηση του εξοπλισμού διανομής.

Η βασική αρχή λειτουργίας αυτούδιακόπτηςβασίζεται στις εξαιρετικές ιδιότητες του αερίου SF6: το αέριο SF6 έχει εξαιρετικά ισχυρή αντοχή μόνωσης, που είναι περισσότερο από 2,5 φορές μεγαλύτερη από αυτή του αέρα. Σε έναν σφραγισμένο θάλαμο αερίου, μπορεί να απομονώσει αποτελεσματικά τα ενεργά μέρη από το περίβλημα, αποτρέποντας την εμφάνιση ατυχημάτων διαρροής. Κατά τη διάρκεια της διαδικασίας κατάσβεσης τόξου, όταν ανοίγει ο διακόπτης, οι κινούμενες και στατικές επαφές διαχωρίζονται, δημιουργώντας ένα τόξο. Το αέριο SF6 θερμαίνεται από το τόξο και υφίσταται ιονισμό, απορροφώντας μεγάλη ποσότητα ενέργειας τόξου. Ταυτόχρονα, τα εφέ μεταφοράς αερίου και ψύξης χρησιμοποιούνται για να σβήσουν γρήγορα το τόξο, αποφεύγοντας το κάψιμο των επαφών ή την ενεργοποίηση αστοχιών του εξοπλισμού. Τα περισσότερα προϊόντα υιοθετούν μια μέθοδο κατάσβεσης τόξου μόνιμου μαγνητικού πεδίου. Κατά το άνοιγμα του διακόπτη, το τόξο περιστρέφεται και επιμηκύνεται στο ηλεκτρομαγνητικό πεδίο που δημιουργείται από τον μόνιμο μαγνήτη, βελτιώνοντας περαιτέρω την απόδοση κατάσβεσης τόξου, εξασφαλίζοντας χαμηλή υπέρταση λειτουργίας, σταθερή απόδοση ανοίγματος και ακόμη και επιτυγχάνοντας εξαιρετική απόδοση ανοίγματος του ονομαστικού ρεύματος σε μηδενική πίεση.

Ο εξοπλισμός συνήθως ενσωματώνει τις τρεις λειτουργίες «κλείσιμο, θραύση και γείωση». Μέσω των μηχανικών κλειδαριών, η ακολουθία λειτουργίας ρυθμίζεται αυστηρά για να διασφαλιστεί ότι "ο εξοπλισμός δεν μπορεί να κλείσει χωρίς γείωση και ο διακόπτης φορτίου δεν μπορεί να κλείσει με τον διακόπτη γείωσης να μην είναι αποσυμπλεγμένος". Αυτό αποτρέπει ουσιαστικά τους πιθανούς κινδύνους ασφαλείας που προκαλούνται από λανθασμένες λειτουργίες και διασφαλίζει την ασφάλεια του προσωπικού και της λειτουργίας του εξοπλισμού.
