Μετασχηματιστής ρεύματος εσωτερικού χώρου 10KV

Ο Μετασχηματιστής Εσωτερικού Ρεύματος 10KV (μοντέλο LZZBJ9-10) έχει σχεδιαστεί για ακριβή μέτρηση ρεύματος και προστασία σε συστήματα ισχύος εσωτερικών χώρων μέσης τάσης. Συνήθως εγκαθίσταται σε πίνακες διακοπτών, ντουλάπια μέτρησης και συμπαγείς υποσταθμούς όπου απαιτείται σταθερή έξοδος σήματος και αξιοπιστία μόνωσης υπό συνεχή λειτουργία.

Στον αυτοματισμό διανομής και στα βιομηχανικά δίκτυα ισχύος, ο μετασχηματιστής εσωτερικού ρεύματος 10KV παίζει κρίσιμο ρόλο στη μετατροπή του υψηλού πρωτεύοντος ρεύματος σε τυποποιημένα δευτερεύοντα σήματα για όργανα μέτρησης και ρελέ προστασίας. Η χυτή δομή από εποξική ρητίνη βελτιώνει τη μηχανική αντοχή και εξασφαλίζει σταθερή απόδοση σε υγρά ή σκονισμένα εσωτερικά περιβάλλοντα.

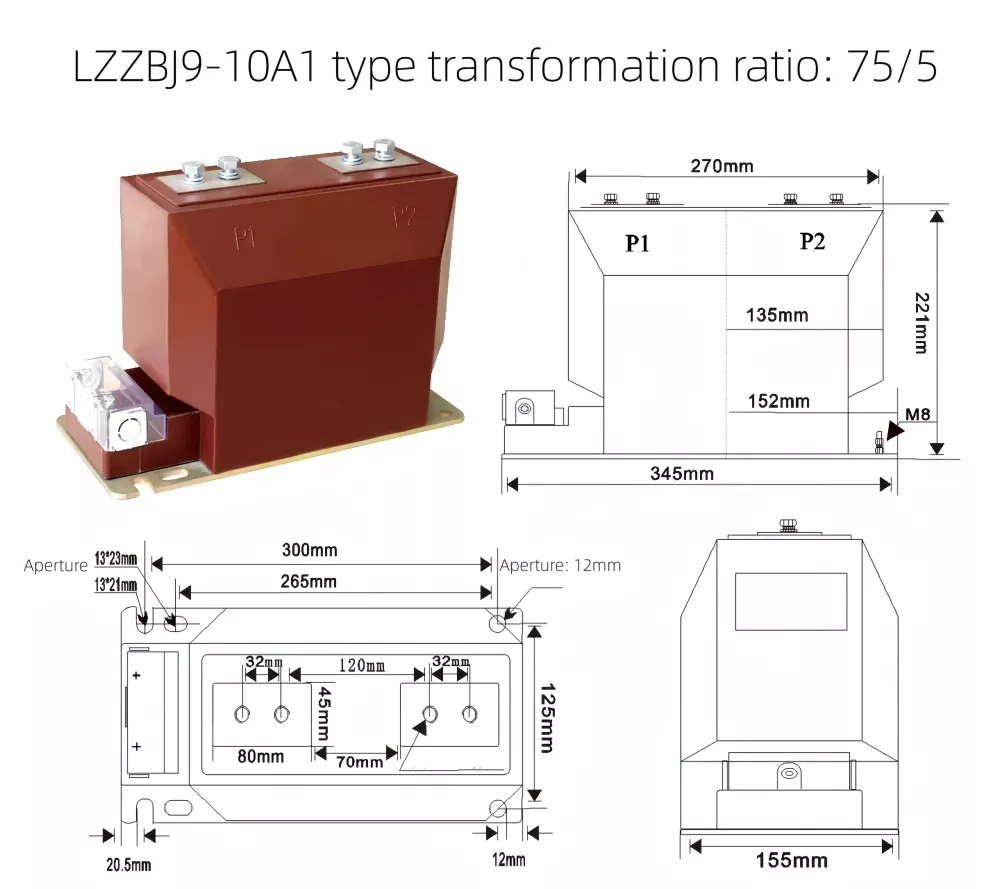

Διάγραμμα προβολής και διαστάσεων προϊόντος

Μηχανικός Σχεδιασμός και Λειτουργική Δομή

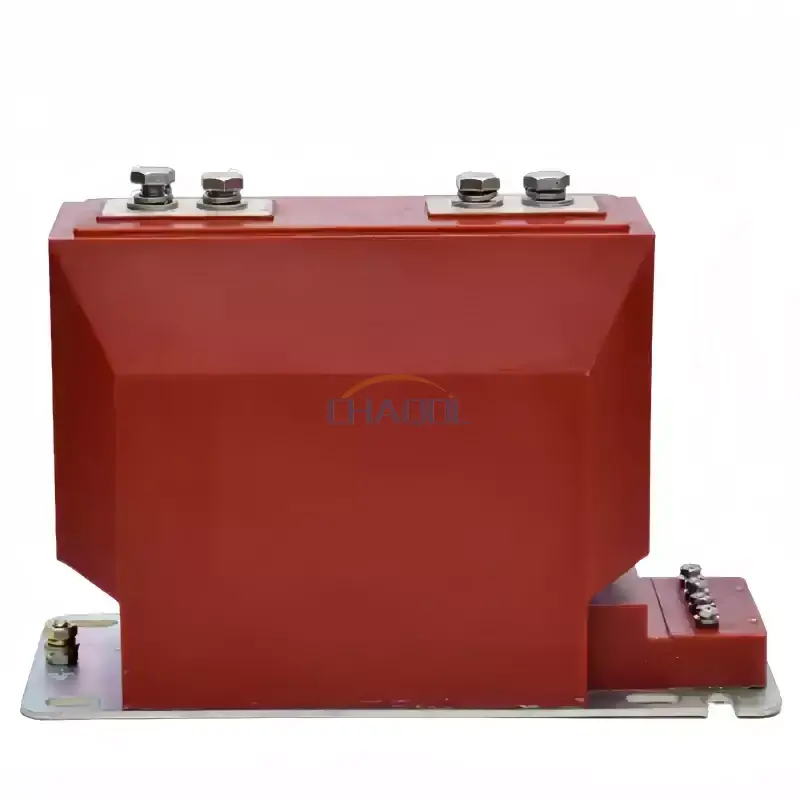

Αυτή η σειρά υιοθετεί μια πλήρως κλειστή διαδικασία χύτευσης εποξειδικής ρητίνης, η οποία ενσωματώνει τον πυρήνα του σιδήρου, τη δευτερεύουσα περιέλιξη και το σύστημα μόνωσης σε ένα συμπαγές σώμα. Ο σχεδιασμός μειώνει τον κίνδυνο μερικής εκφόρτισης και ενισχύει τη διηλεκτρική αντοχή, καθιστώντας το κατάλληλο για μακροχρόνια λειτουργία σε ενεργοποιημένους διακόπτες.

Ο εσωτερικός μετασχηματιστής ρεύματος 10KV είναι επίσης εξοπλισμένος με ένα ενισχυμένο κουτί ακροδεκτών για δευτερεύουσα προστασία καλωδίωσης, μαζί με βάση γείωσης που διασφαλίζει την ασφαλή εγκατάσταση και τη συμμόρφωση με τα πρότυπα ηλεκτρικής ασφάλειας σε βιομηχανικά περιβάλλοντα.

Τεχνικές Παράμετροι

Το μοντέλο LZZBJ9-10 υποστηρίζει πολλαπλές πρωτεύουσες διαμορφώσεις ρεύματος και τάξεις ακρίβειας για την κάλυψη διαφορετικών απαιτήσεων μέτρησης και προστασίας στα συστήματα διανομής ισχύος.

Ονομαστικό δευτερεύον ρεύμα: 5Α ή 1Α

Ονομαστικό επίπεδο μόνωσης: 12/42/75KV

Σενάρια εφαρμογής

Αυτός ο τύπος μετασχηματιστή ρεύματος χρησιμοποιείται ευρέως σε ντουλάπια διανομής ισχύος, εσωτερικούς υποσταθμούς, συστήματα βιομηχανικού αυτοματισμού και συστήματα διαχείρισης ενέργειας. Είναι ιδιαίτερα κατάλληλο για περιβάλλοντα που απαιτούν υψηλή ακρίβεια μέτρησης και μακροπρόθεσμη σταθερότητα υπό συνθήκες συνεχούς φορτίου.

Ο μετασχηματιστής ρεύματος εσωτερικού χώρου 10KV είναι συνήθως ενσωματωμένος με ρελέ προστασίας, μετρητές ενέργειας και συστήματα παρακολούθησης σε υποδομές έξυπνων δικτύων και βιομηχανικά δίκτυα ελέγχου ισχύος.

Εγκατάσταση και Σχεδιασμός Ασφάλειας

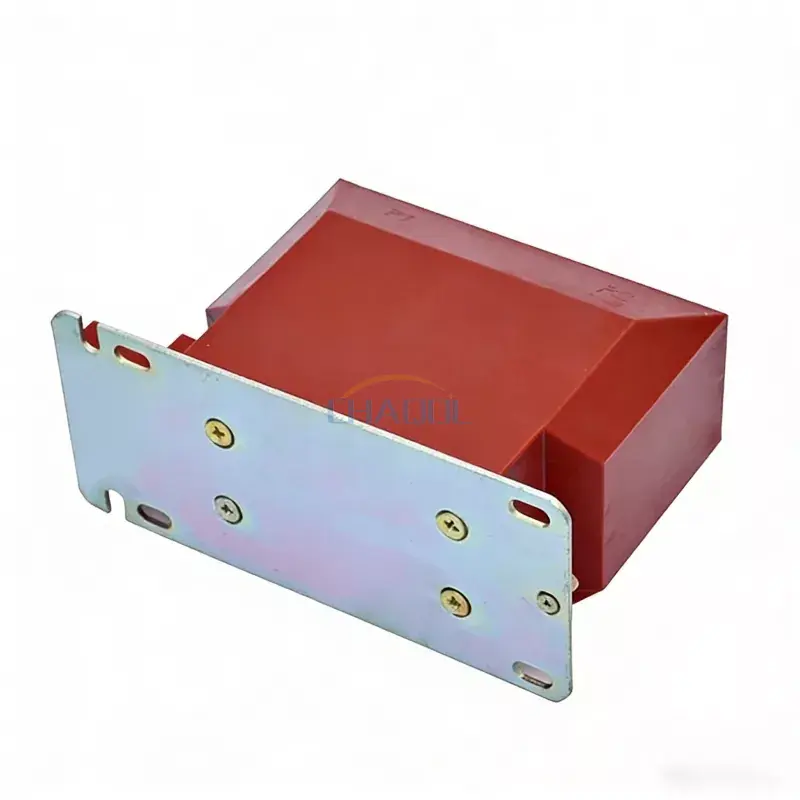

Η βάση του προϊόντος έχει σχεδιαστεί με πολλαπλές οπές στερέωσης και ακροδέκτες γείωσης, εξασφαλίζοντας σταθερή στερέωση και ηλεκτρική ασφάλεια κατά τη λειτουργία. Το δευτερεύον κουτί ακροδεκτών παρέχει πρόσθετη προστασία από τυχαία επαφή και εξωτερικές παρεμβολές.

Η συμπαγής δομή του επιτρέπει την εύκολη εγκατάσταση σε συστήματα διανομής περιορισμένου χώρου, μειώνοντας την πολυπλοκότητα της καλωδίωσης και βελτιώνοντας την απόδοση συντήρησης.

FAQ

Ε1: Ποια είναι η κύρια λειτουργία αυτού του μετασχηματιστή ρεύματος;
A: Μετατρέπει το υψηλό πρωτεύον ρεύμα σε τυποποιημένο χαμηλό δευτερεύον ρεύμα για μέτρηση και προστασία σε εσωτερικά συστήματα μέσης τάσης.

Ε2: Πού εγκαθίσταται συνήθως ο εσωτερικός μετασχηματιστής ρεύματος 10KV;
Α: Χρησιμοποιείται κυρίως σε εσωτερικούς χώρους διανομής, ντουλάπια διανομής και συμπαγείς υποσταθμούς σε βιομηχανικά και βοηθητικά συστήματα ισχύος.

Ε3: Ποια είναι τα βασικά πλεονεκτήματά του σε σύγκριση με τους συμβατικούς CT;
Α: Προσφέρει μόνωση από εποξειδική ρητίνη, συμπαγή σχεδιασμό, υψηλή ακρίβεια και ισχυρή αντοχή στην υγρασία και τη σκόνη, καθιστώντας το κατάλληλο για μακροχρόνια λειτουργία.

Ε4: Μπορεί να υποστηρίξει διαφορετικά εύρη ρεύματος;
Α: Ναι, είναι διαθέσιμες πολλαπλές τιμές πρωτεύοντος ρεύματος για να ταιριάζουν με διαφορετικές απαιτήσεις φορτίου και συστήματος.

Ε5: Είναι κατάλληλο για εφαρμογές έξυπνου δικτύου;
Α: Ναι, χρησιμοποιείται ευρέως σε έξυπνα συστήματα μέτρησης και αυτοματοποιημένα δίκτυα διανομής λόγω της σταθερής εξόδου του σήματος.

Ε6: Απαιτεί συχνή συντήρηση;
Α: Δεν απαιτείται συχνή συντήρηση. Ο περιοδικός έλεγχος των ακροδεκτών και η κατάσταση μόνωσης είναι συνήθως επαρκής.
