Διακόπτης κυκλώματος 126KV εξωτερικού χώρου SF6

Ο διακόπτης κυκλώματος 126KV εξωτερικού χώρου SF6 (μοντέλο LW36-126) είναι μια συσκευή μεταγωγής κατηγορίας μετάδοσης υψηλής τάσης που έχει σχεδιαστεί για υποσταθμούς ηλεκτρικού δικτύου, συστήματα μετάδοσης κοινής ωφέλειας και βιομηχανικά ηλεκτρικά δίκτυα μεγάλης κλίμακας. Χρησιμοποιείται ευρέως για τον έλεγχο, την προστασία και τη μεταγωγή του ρεύματος φορτίου, του ρεύματος υπερφόρτωσης και του ρεύματος σφάλματος βραχυκυκλώματος και μπορεί επίσης να λειτουργήσει ως διακόπτης κυκλώματος σύνδεσης σε διασυνδεδεμένα συστήματα ισχύος.

Αυτός ο αυτόματος διακόπτης κυκλώματος SF6 εξωτερικού χώρου 126KV υιοθετεί αέριο εξαφθοριούχο θείο (SF6) ως μέσο σβέσης και μόνωσης τόξου, σε συνδυασμό με δομή μονής στήλης, μονής κοπής ανά πόλο. Κατά τη διάρκεια της διακοπής, η αρχή της αυτοενεργειακής κατάσβεσης τόξου δημιουργεί ροή αερίου υψηλής ταχύτητας μέσα στο θάλαμο τόξου για αποτελεσματική ψύξη και κατάσβεση του τόξου, διασφαλίζοντας σταθερή απόδοση θραύσης υπό συνθήκες υψηλών σφαλμάτων.

Εξοπλισμένο με μηχανισμό λειτουργίας ελατηρίου κινητήρα με CT και σύστημα μηχανικής σύνδεσης τριών σταδίων, το LW36-126 προσφέρει ακριβή απόδοση μεταγωγής, υψηλή μηχανική αξιοπιστία και εξαιρετική μακροπρόθεσμη λειτουργική σταθερότητα σε απαιτητικά εξωτερικά περιβάλλοντα.

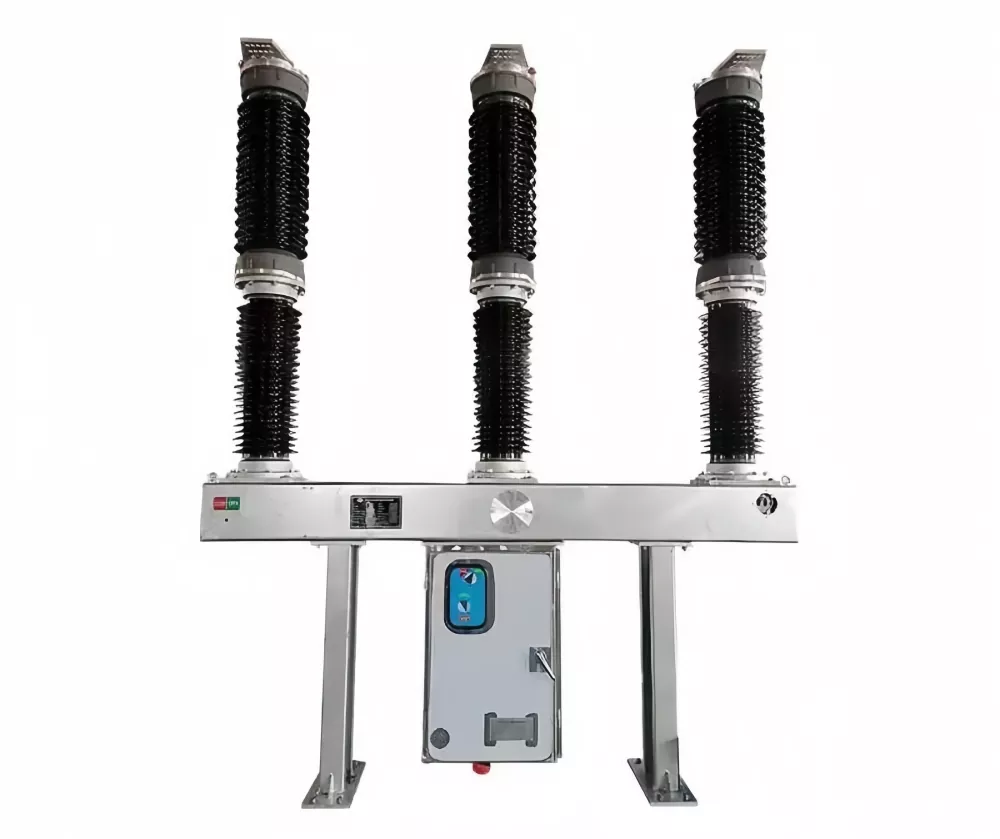

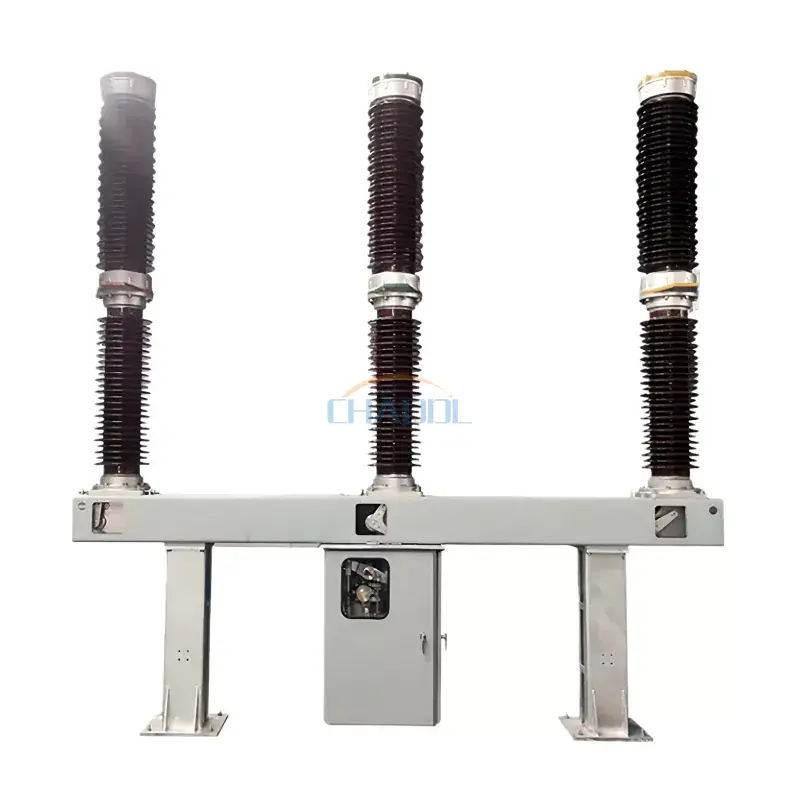

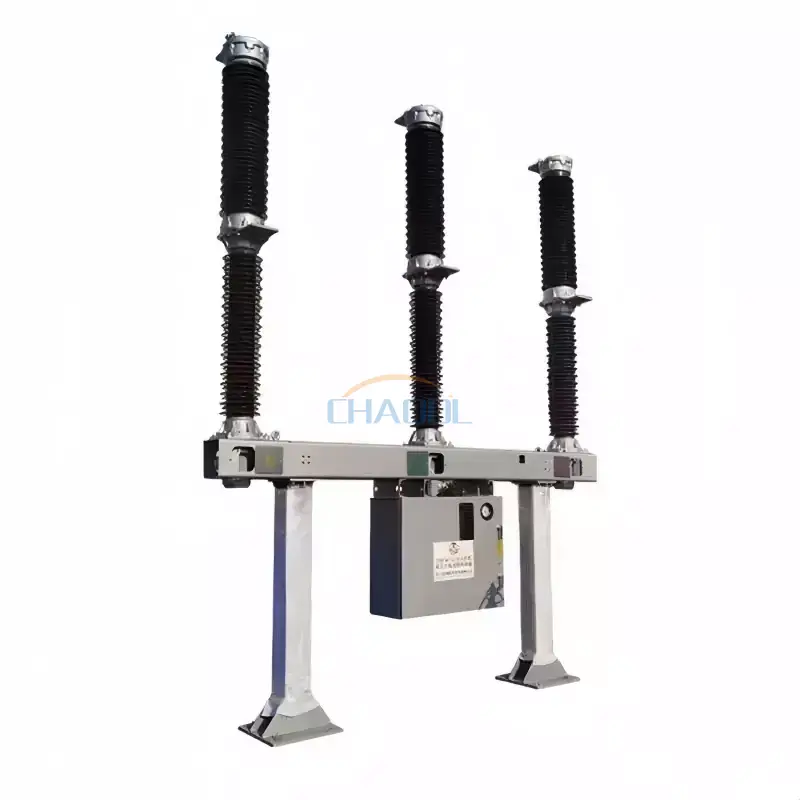

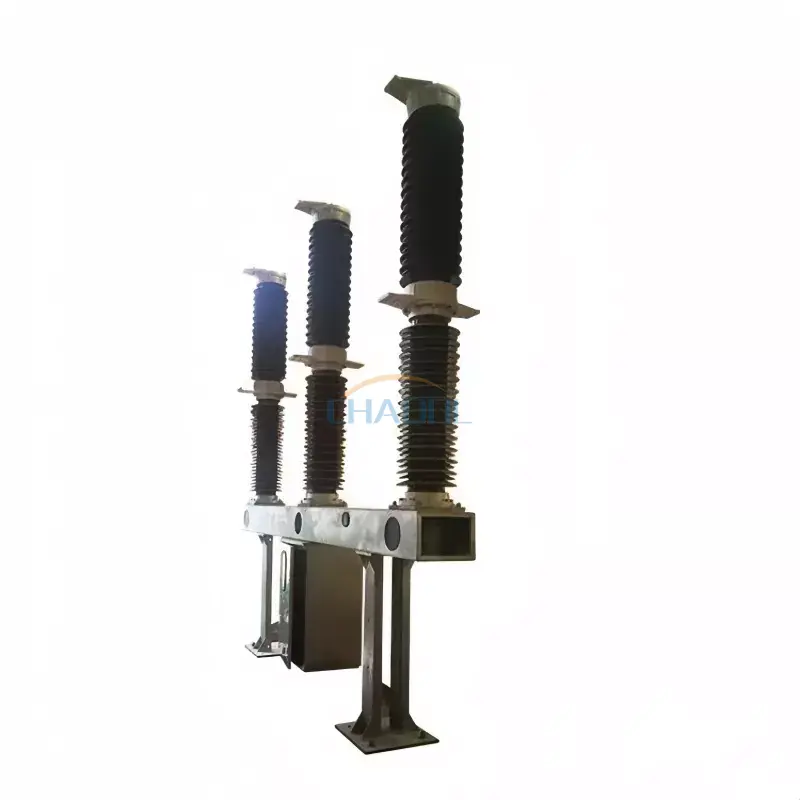

Εμφάνιση προϊόντος

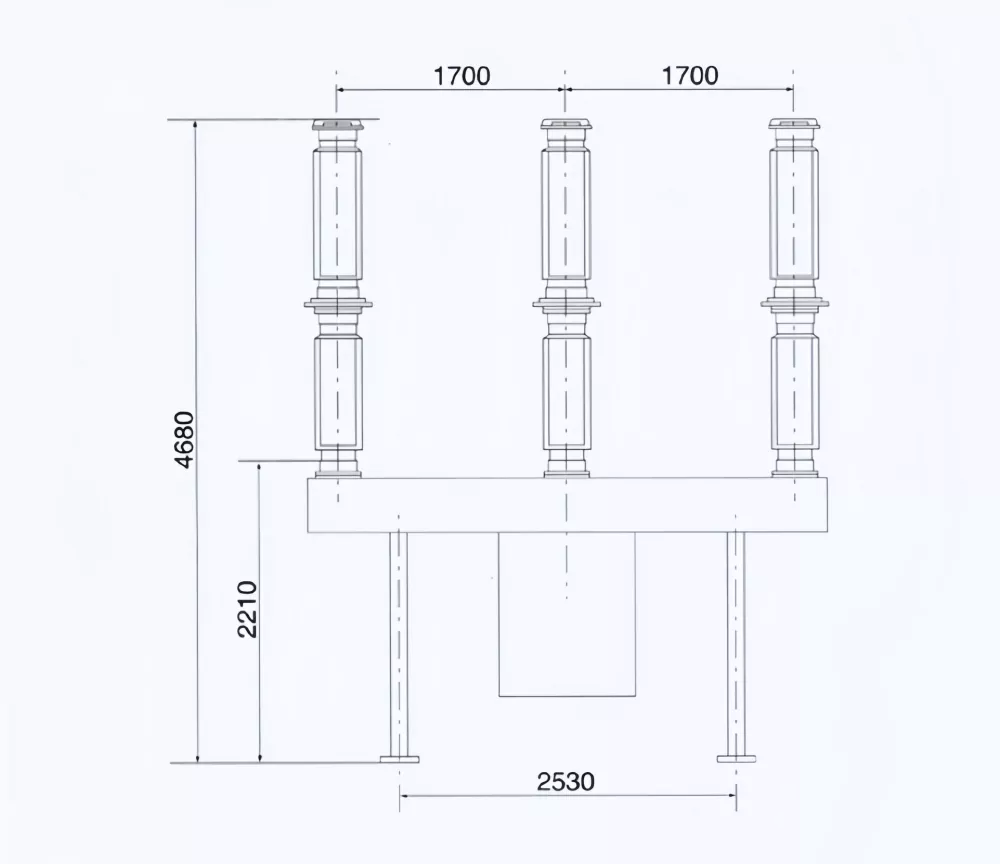

Διάγραμμα διαστάσεων προϊόντος

Λειτουργικό Περιβάλλον

• Υψόμετρο εγκατάστασης: ≤ 3000 μέτρα πάνω από την επιφάνεια της θάλασσας
• Θερμοκρασία περιβάλλοντος: -30°C έως +40°C
• Μέγιστη ταχύτητα ανέμου: ≤ 34 m/s
• Επίπεδο ρύπανσης: Κατηγορία III (25 mm/kV)

Τεχνικές Παράμετροι

Χαρακτηριστικά προϊόντος

• Η προηγμένη μόνωση αερίου SF6 εξασφαλίζει εξαιρετική απόσβεση τόξου και διηλεκτρική απόδοση.
• Ο σχεδιασμός μονής στήλης, μονής θραύσης πόλου μειώνει τη μηχανική πολυπλοκότητα και βελτιώνει την αξιοπιστία.
• Υψηλή ικανότητα θραύσης έως 40 kA για διακοπή σφάλματος σε επίπεδο μετάδοσης.
• Ο μηχανισμός λειτουργίας ελατηρίου με CT εξασφαλίζει σταθερή και ακριβή λειτουργία μεταγωγής.
• Κατάλληλο για σκληρά εξωτερικά περιβάλλοντα με ισχυρή αντοχή στη ρύπανση, τον άνεμο και τις διακυμάνσεις της θερμοκρασίας.
• Μεγάλη μηχανική ζωή με χαμηλές απαιτήσεις συντήρησης για τους χειριστές δικτύου.
• Συμβατό με σύγχρονα συστήματα αυτοματισμού υποσταθμών και τηλεχειρισμού.

Δομή Προϊόντος & Αρχή Εργασίας

Ο διακόπτης κυκλώματος εξωτερικού χώρου 126KV SF6 αποτελείται από θάλαμο πυρόσβεσης τόξου γεμάτο με αέριο SF6, ενσωμάτωση μετασχηματιστή ρεύματος, μηχανισμό λειτουργίας, μονωτική δομή στήριξης και σύστημα χαλύβδινου περιβλήματος. Το αέριο SF6 δρα τόσο ως μόνωση όσο και ως μέσο σβέσης τόξου, παρέχοντας υψηλή διηλεκτρική αντοχή και ταχεία ανάκτηση μετά από διακοπή.

Σε συνθήκες σφάλματος, ο μηχανισμός λειτουργίας οδηγεί την κινούμενη επαφή να διαχωριστεί, δημιουργώντας μια ροή αερίου υψηλής ταχύτητας SF6 μέσα στο θάλαμο τόξου. Αυτή η ροή αέρα ψύχει και απιονίζει γρήγορα το τόξο, διασφαλίζοντας την ασφαλή διακοπή των ρευμάτων σφάλματος υψηλής τάσης. Το σύστημα μηχανικής σύνδεσης τριών σταδίων εξασφαλίζει συγχρονισμένη λειτουργία πόλων και υψηλή συνοχή θραύσης.

Εφαρμογές

• Υποσταθμοί μετάδοσης υψηλής τάσης
• Συστήματα διασύνδεσης ηλεκτρικού δικτύου
• Δίκτυα μεταφοράς και διανομής κοινής ωφέλειας
• Υδροηλεκτρικοί και θερμοηλεκτρικοί σταθμοί
• Βιομηχανικά συστήματα ισχύος υψηλής τάσης
• Έργα υποδομής και ενέργειας μεγάλης κλίμακας
• Συστήματα ισχύος σιδηροδρόμων και μεταφορών

Συχνές Ερωτήσεις

Τι είναι έναΔιακόπτης κυκλώματος 126KV εξωτερικού χώρου SF6χρησιμοποιείται για;

Χρησιμοποιείται για τη διακοπή και τον έλεγχο ηλεκτρικών ρευμάτων υψηλής τάσης σε δίκτυα μεταφοράς, διασφαλίζοντας την ασφαλή λειτουργία των υποσταθμών και των συστημάτων ισχύος κατά τη διάρκεια βλαβών ή λειτουργιών μεταγωγής.

Γιατί το αέριο SF6 χρησιμοποιείται στους διακόπτες κυκλώματος;

Το αέριο SF6 έχει εξαιρετικές ιδιότητες μόνωσης και σβέσης τόξου, επιτρέποντας την αποτελεσματική διακοπή των ρευμάτων σφάλματος υψηλής τάσης, διατηρώντας παράλληλα το συμπαγές μέγεθος του εξοπλισμού.

Είναι το LW36-126 κατάλληλο για εγκατάσταση σε εξωτερικό χώρο;

Ναί. ΟΔιακόπτης κυκλώματος 126KV εξωτερικού χώρου SF6έχει σχεδιαστεί ειδικά για υπαίθριους υποσταθμούς και μπορεί να λειτουργεί αξιόπιστα κάτω από δύσκολες περιβαλλοντικές συνθήκες.

Ποια είναι τα πλεονεκτήματα σε σχέση με τους παραδοσιακούς διακόπτες κυκλώματος;

Σε σύγκριση με τους διακόπτες με βάση το λάδι, οι διακόπτες κυκλώματος SF6 προσφέρουν υψηλότερη αξιοπιστία, χαμηλότερη συντήρηση, ταχύτερη κατάσβεση τόξου και καλύτερη απόδοση σε συνθήκες υψηλής τάσης.
