Μέσω του μετασχηματιστή ρεύματος πυρήνα

Η Anqiang Power αναπτύσσει τον τύπο πυρήνα Through Core Current Transformer LMZC-10 με βάση τις απαιτήσεις εφαρμογής πεδίου των σύγχρονων συστημάτων διανομής ισχύος. Σχεδιασμένο για περιβάλλοντα διακοπτών μέσης τάσης όπως GIS, RMU και συμπαγείς υποσταθμούς, το προϊόν παρέχει σταθερή απόδοση μέτρησης κάτω από πολύπλοκες συνθήκες λειτουργίας. Υιοθετεί μια πλήρως μονωμένη δομή με περίβλημα ABS επιβραδυντικό φλόγας και σφραγισμένο διαφανές κάλυμμα ακροδεκτών για βελτίωση της ασφάλειας και της ορατότητας κατά την καλωδίωση και τη συντήρηση.

Σε πρακτικά κυκλώματα μέτρησης και προστασίας, χρησιμοποιείται ευρέως για δειγματοληψία ρεύματος σε πραγματικό χρόνο και προστασία ρελέ σε συστήματα ισχύος. Η δομή του με χωρισμένο πυρήνα ή δακτυλίου επιτρέπει την άμεση εγκατάσταση σε πρωτεύοντα καλώδια ή ζυγούς χωρίς αποσυναρμολόγηση του κύριου αγωγού, βελτιώνοντας την απόδοση κατά τη μετασκευή ή τα έργα συντήρησης.

Στατική Σχεδιασμός & Αρχή Εργασίας

Είναι κατασκευασμένο με πυρήνα σπειροειδούς πυριτίου και μόνωση χύτευσης εποξειδικής ρητίνης. Ο πρωτεύων αγωγός λειτουργεί ως περιέλιξη μονής στροφής, το οποίο βελτιώνει σημαντικά την απόδοση της μαγνητικής σύζευξης και μειώνει την απώλεια ενέργειας κατά τη λειτουργία.

Το δευτερεύον τύλιγμα είναι κατασκευασμένο από σύρμα χαλκού υψηλής αγωγιμότητας για να εξασφαλίζεται σταθερή έξοδος ρεύματος και ακρίβεια μέτρησης. Η πλήρως σφραγισμένη δομή εποξειδικής ρητίνης ενισχύει την αντοχή στην υγρασία, την προστασία από τη σκόνη και τη μακροχρόνια μηχανική σταθερότητα.

Σε εφαρμογές ηλεκτρολογικής μηχανικής, ο Through Core Current Transformer προτιμάται για τη συμπαγή δομή και την αξιόπιστη απόδοσή του σε περιβάλλοντα συνεχούς λειτουργίας.

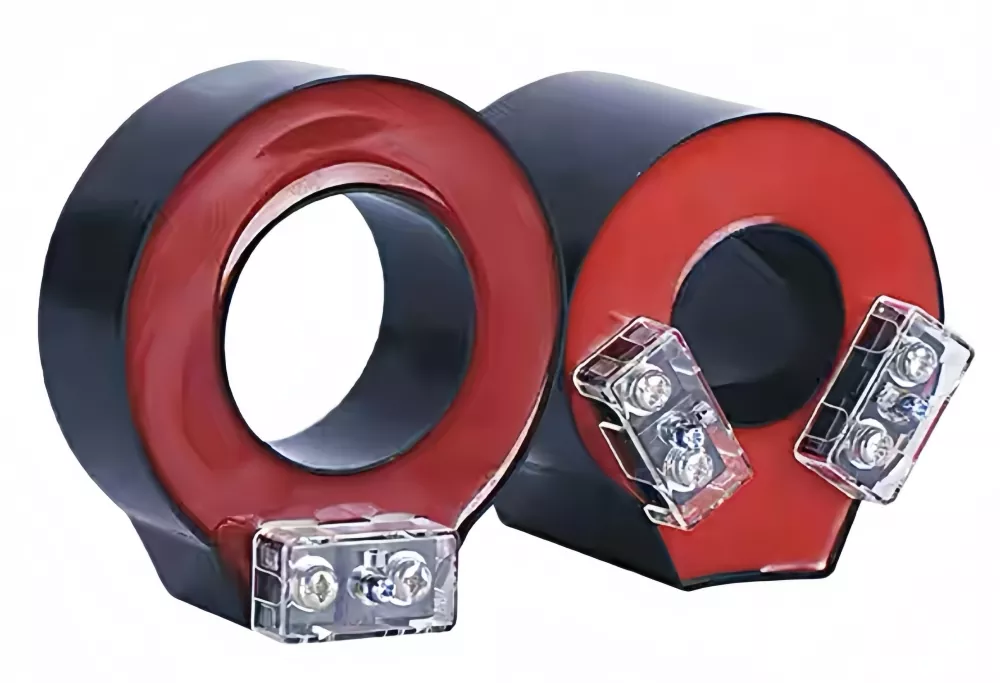

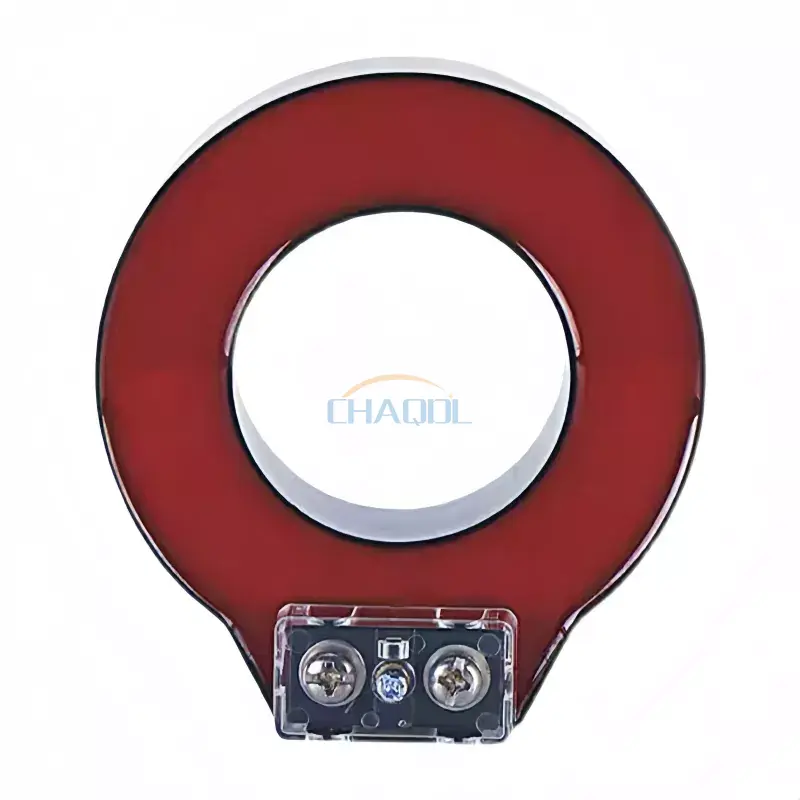

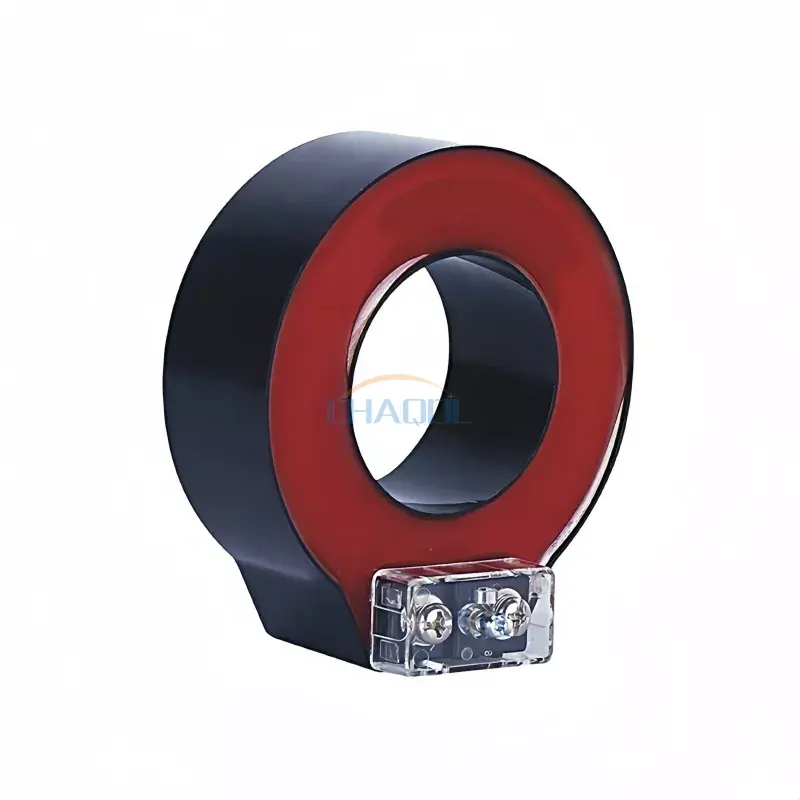

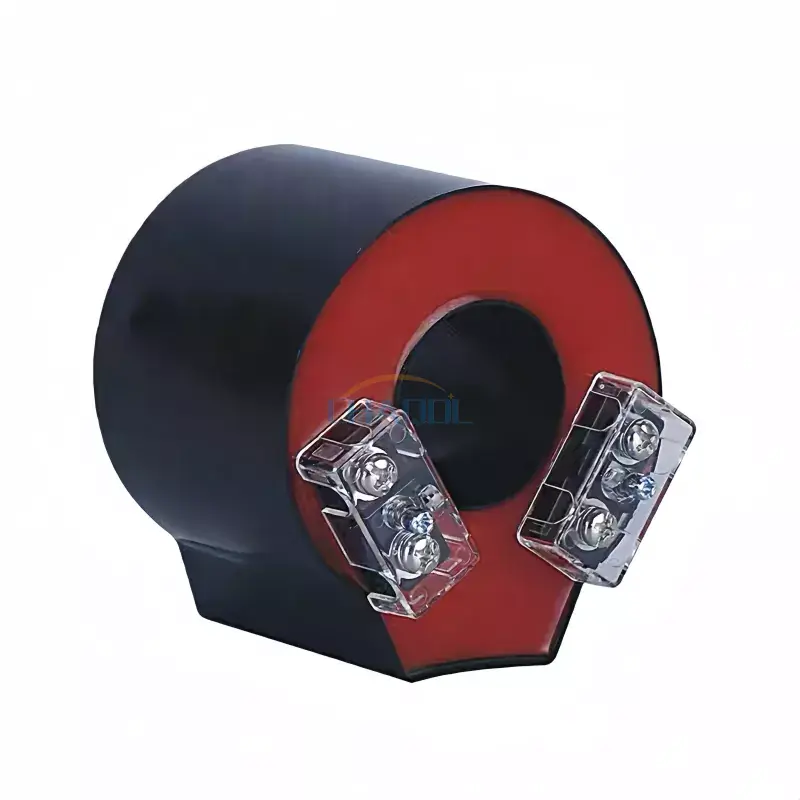

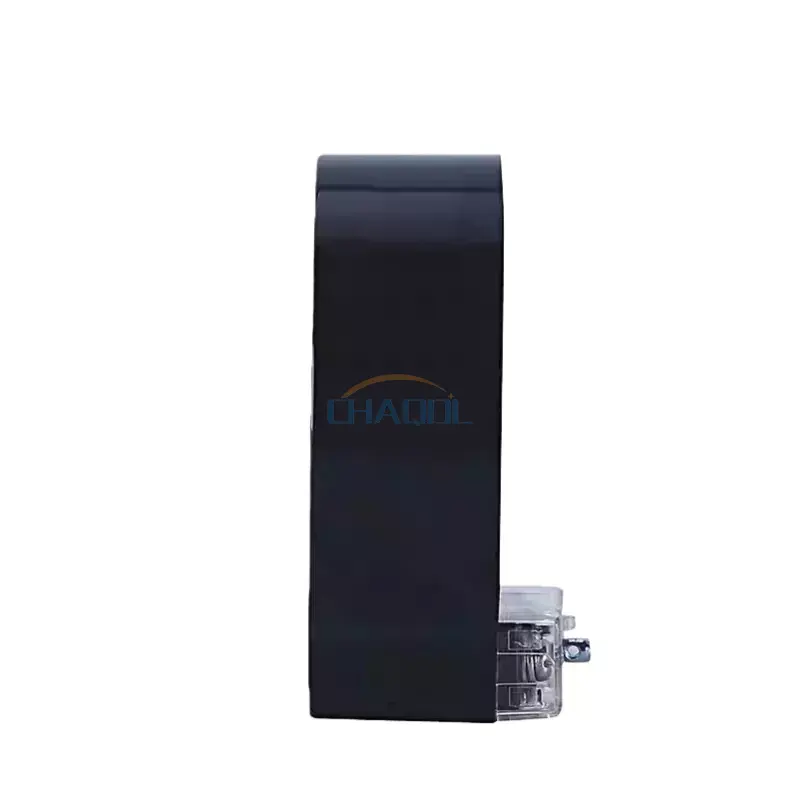

Εμφάνιση εικόνας προϊόντος

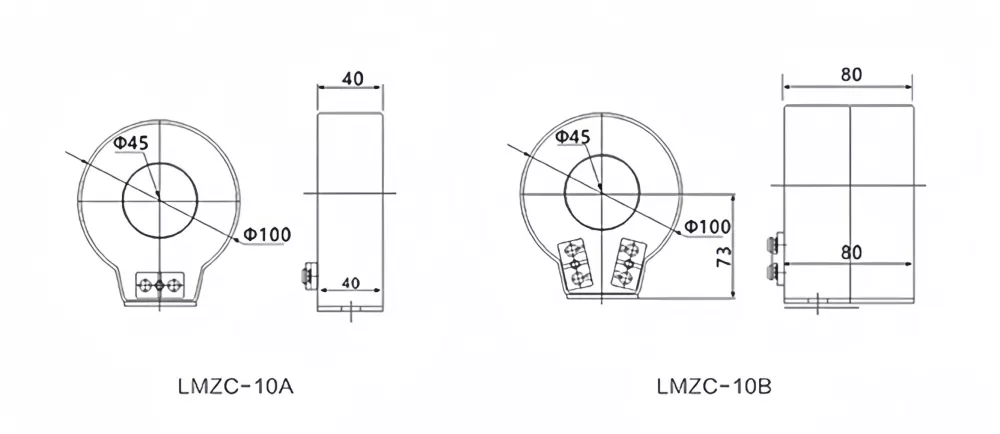

Διάγραμμα διαστάσεων προϊόντος

Τεχνικές Παράμετροι

Πεδίο εφαρμογής και σημειώσεις εγκατάστασης

Αυτή η σειρά εφαρμόζεται ευρέως σε ντουλάπια διανομής χαμηλής τάσης, πίνακες μέτρησης και συστήματα βιομηχανικού αυτοματισμού. Ο Through Core Current Transformer είναι ιδιαίτερα κατάλληλος για έργα μετασκευής όπου οι υπάρχουσες ράβδοι ή καλώδια δεν μπορούν να αποσυνδεθούν κατά την εγκατάσταση. Υποστηρίζει συνεχή λειτουργία σε εσωτερικά περιβάλλοντα με σταθερό έλεγχο υγρασίας και θερμοκρασίας.

Πεδίο εφαρμογής

Εφαρμόζεται ευρέως σε συστήματα ηλεκτρικής ενέργειας που απαιτούν ακριβή παρακολούθηση ρεύματος και συντονισμό προστασίας. Είναι κατάλληλο τόσο για βιομηχανικές όσο και για χρηστικές εγκαταστάσεις.

• Συστήματα διανομής χαμηλής και μέσης τάσης
• Ερμάρια διανομής ρεύματος και πίνακες μέτρησης
• Συστήματα προστασίας και παρακολούθησης υποσταθμών
• Συστήματα ελέγχου ισχύος βιομηχανικού αυτοματισμού
• Συστήματα παραγωγής ενέργειας από ανανεώσιμες πηγές

Απαιτήσεις εγκατάστασης

Η σωστή εγκατάσταση είναι απαραίτητη για τη διασφάλιση της ακρίβειας των μετρήσεων και της ασφαλούς λειτουργίας. Ο πρωτεύων αγωγός πρέπει να διέρχεται από το κέντρο του πυρήνα για να διατηρεί ισορροπημένη κατανομή μαγνητικής ροής.

• Κρατήστε τον αγωγό στο κέντρο μέσα στο παράθυρο του πυρήνα
• Μην αφήνετε ανοιχτό το δευτερεύον κύκλωμα κατά τη λειτουργία
• Εξασφαλίστε αξιόπιστη γείωση του δευτερεύοντος ακροδέκτη
• Χρησιμοποιήστε μονωμένο υλικό στερέωσης για μηχανική σταθερότητα

Πλεονεκτήματα απόδοσης

Σε σύγκριση με τους συμβατικούς μετασχηματιστές ρεύματος, ο Through Core Current Transformer παρέχει βελτιωμένη λειτουργική απόδοση και μακροπρόθεσμη σταθερότητα στα ηλεκτρικά συστήματα μέτρησης.

• Υψηλή ακρίβεια μέτρησης με σταθερή γραμμική απόκριση
• Χαμηλή απώλεια πυρήνα και βελτιωμένη ηλεκτρομαγνητική απόδοση
• Μόνωση εποξειδικής ρητίνης για ενισχυμένη περιβαλλοντική αντίσταση
• Συμπαγής σχεδιασμός κατάλληλος για περιορισμένο χώρο εγκατάστασης
• Μεγάλη διάρκεια ζωής με ελάχιστες απαιτήσεις συντήρησης

FAQ

Ε1: Ποια είναι η κύρια λειτουργία αυτού του προϊόντος;
Α: Χρησιμοποιείται για μέτρηση ρεύματος και προστασία σε ηλεκτρικά συστήματα, ειδικά σε εφαρμογές διανομής και μέτρησης.

Ε2: Μπορεί να εγκατασταθεί χωρίς να τερματιστεί η λειτουργία του συστήματος;
Α: Ναι, η σχεδίαση με διαχωρισμένο πυρήνα επιτρέπει την εγκατάσταση χωρίς αποσύνδεση του πρωτεύοντος αγωγού.

Ε3: Με ποια συστήματα είναι συμβατό;
Α: Είναι κατάλληλο για συσκευές διανομής χαμηλής και μέσης τάσης, συμπεριλαμβανομένων των RMU και των πινάκων ελέγχου.

Ε4: Ποιο είναι το επίπεδο μόνωσης;
Α: Το επίπεδο μόνωσης έχει σχεδιαστεί για βιομηχανικά περιβάλλοντα διανομής και εξασφαλίζει ασφαλή λειτουργία υπό συνθήκες ονομαστικής τάσης.

Ε5: Μπορεί να χρησιμοποιηθεί σε εξωτερικούς χώρους;
Α: Έχει σχεδιαστεί κυρίως για εσωτερική χρήση. Η εγκατάσταση σε εξωτερικό χώρο απαιτεί πρόσθετο προστατευτικό περίβλημα.

Ε6: Πόσο συχνά χρειάζεται συντήρηση;
Α: Υπό κανονικές συνθήκες λειτουργίας, αρκεί η περιοδική επιθεώρηση, χωρίς να απαιτείται συχνή συντήρηση.

Τελική σημείωση: Αυτός ο μετασχηματιστής ρεύματος μέσω πυρήνα έχει σχεδιαστεί για μακροχρόνια σταθερή λειτουργία σε σύγχρονα συστήματα διανομής ισχύος, εξασφαλίζοντας αξιόπιστη απόδοση μέτρησης και προστασίας.
