Ως επαγγελματίας κατασκευαστής εξοπλισμού ισχύος,Anqiang Powerπαρέχει μια αξιόπιστηΜετασχηματιστής ρεύματος μηδενικής ακολουθίαςέχει σχεδιαστεί για να ανιχνεύει το υπολειπόμενο ρεύμα και να υποστηρίζει την προστασία από σφάλματα γείωσης στα συστήματα διανομής ισχύος. Η δομή με διαχωρισμένο πυρήνα, η σταθερή μαγνητική απόδοση και η βολική εγκατάσταση το καθιστούν κατάλληλο για εφαρμογές προστασίας και παρακολούθησης όπου ο γρήγορος εντοπισμός σφαλμάτων και η αξιόπιστη λειτουργία είναι απαραίτητες.
Ένας μετασχηματιστής ρεύματος μηδενικής ακολουθίας είναι ένας εξειδικευμένος μετασχηματιστής ρεύματος που χρησιμοποιείται για την ανίχνευση ρεύματος υπολειπόμενου ή μηδενικής ακολουθίας που προκαλείται από ανισορροπία ρεύματος και σφάλματα γείωσης. Σε αντίθεση με τους συμβατικούς μετασχηματιστές ρεύματος που μετρούν κυρίως μεμονωμένα ρεύματα φάσης, αυτή η συσκευή παρακολουθεί το συνδυασμένο ρεύμα που διέρχεται από τον πυρήνα του μετασχηματιστή. Υπό κανονικές συνθήκες λειτουργίας, το διανυσματικό άθροισμα των παρακολουθούμενων ρευμάτων είναι κοντά στο μηδέν. Όταν εμφανίζεται σφάλμα γείωσης ή διαδρομή διαρροής, η ισορροπία αλλάζει και ανιχνεύεται ένα υπολειπόμενο ρεύμα. Αυτό το σήμα μπορεί στη συνέχεια να μεταφερθεί σε ένα ρελέ προστασίας για να ξεκινήσει μια κατάλληλη προστατευτική ενέργεια.
Για βιομηχανικά δίκτυα διανομής, υποσταθμούς, συγκροτήματα διακοπτών και έργα μετασκευής, η επιλογή του σωστού μετασχηματιστή απαιτεί προσοχή στο σχεδιασμό του πυρήνα, το μέγεθος του ανοίγματος, τη μόνωση, τη μέθοδο εγκατάστασης, την ακρίβεια, τη συμβατότητα ρελέ και τις περιβαλλοντικές συνθήκες. Ένας σωστά επιλεγμένος μετασχηματιστής ρεύματος μηδενικής ακολουθίας μπορεί να βελτιώσει την παρακολούθηση σφαλμάτων ενώ βοηθά τα συστήματα προστασίας να ανταποκρίνονται πιο αποτελεσματικά.
Τι είναι ένας μετασχηματιστής ρεύματος μηδενικής ακολουθίας;
Πώς λειτουργεί ένας μετασχηματιστής ρεύματος μηδενικής ακολουθίας;
Ποια είναι τα βασικά χαρακτηριστικά ενός σύγχρονου μετασχηματιστή ρεύματος μηδενικής ακολουθίας;
Πού χρησιμοποιείται ένας μετασχηματιστής ρεύματος μηδενικής ακολουθίας;
Πώς πρέπει να επιλέξετε τον σωστό μετασχηματιστή;
Τι πρέπει να ληφθεί υπόψη κατά την εγκατάσταση;
Προδιαγραφές προϊόντος και αναφορά επιλογής
Ένας μετασχηματιστής ρεύματος μηδενικής ακολουθίας, που συχνά ονομάζεται μετασχηματιστής ρεύματος ισορροπίας πυρήνα ή μετασχηματιστής υπολειπόμενου ρεύματος, έχει σχεδιαστεί για να ανιχνεύει την ανισορροπία ρεύματος μέσα σε ένα ηλεκτρικό κύκλωμα. Η κύρια εφαρμογή του είναι ο εντοπισμός υπολειπόμενου ρεύματος που σχετίζεται με σφάλματα γείωσης, προβλήματα μόνωσης ή διαδρομές διαρροής.
Η ιδέα λειτουργίας είναι διαφορετική από αυτή ενός συμβατικού μετασχηματιστή ρεύματος φάσης. Αντί να μετρηθεί μόνο ένας αγωγός, οι αγωγοί που ανήκουν στο προστατευμένο κύκλωμα διέρχονται από τον μαγνητικό πυρήνα. Όταν τα ρεύματα που διαρρέουν τους αγωγούς εξισορροπούνται, τα μαγνητικά τους αποτελέσματα σε μεγάλο βαθμό ακυρώνουν το ένα το άλλο. Όταν ένα σφάλμα προκαλεί τη ροή ρεύματος μέσω μιας ακούσιας διαδρομής, ένα υπολειπόμενο μαγνητικό πεδίο αναπτύσσεται στον πυρήνα και η δευτερεύουσα περιέλιξη παράγει ένα αντίστοιχο σήμα.
Αυτή η αρχή λειτουργίας επιτρέπει στον μετασχηματιστή να συνεργάζεται με ρελέ προστασίας και άλλο εξοπλισμό παρακολούθησης. Για τους ηλεκτρολόγους μηχανικούς και τους ενοποιητές συστημάτων, η συσκευή επομένως χρησιμεύει ως σημαντικό στοιχείο ανίχνευσης σε ένα συνολικό σύστημα προστασίας από σφάλματα γείωσης.
Η αρχή λειτουργίας συνδέεται στενά με τον τρέχοντα νόμο του Kirchhoff. Σε ένα ισορροπημένο τριφασικό κύκλωμα, το διανυσματικό άθροισμα των ρευμάτων φάσης είναι θεωρητικά μηδέν:
Ia + Ib + Ic = 0
Κατά συνέπεια, η μαγνητική ροή που δημιουργείται μέσα στον πυρήνα ελαχιστοποιείται και η δευτερεύουσα έξοδος παραμένει πολύ μικρή.
Όταν παρουσιάζεται σφάλμα γείωσης, μέρος του ρεύματος φεύγει από το προβλεπόμενο κύκλωμα μέσω μιας ακούσιας διαδρομής. Επομένως, η τρέχουσα ισορροπία διαταράσσεται:
Ia + Ib + Ic ≠ 0
Το παραμένον ρεύμα που προκύπτει δημιουργεί μαγνητική ροή στον πυρήνα. Στη συνέχεια, η δευτερεύουσα περιέλιξη παράγει ένα ηλεκτρικό σήμα που μπορεί να ανιχνευθεί από ένα ρελέ προστασίας.
Μια τυπική ακολουθία προστασίας μπορεί να συνοψιστεί ως εξής:
Αυτή η διαδικασία επιτρέπει σε ένα σύστημα προστασίας να αναγνωρίζει το μη φυσιολογικό υπολειπόμενο ρεύμα χωρίς να βασίζεται αποκλειστικά σε μετρήσεις από μεμονωμένους μετασχηματιστές ρεύματος φάσης.

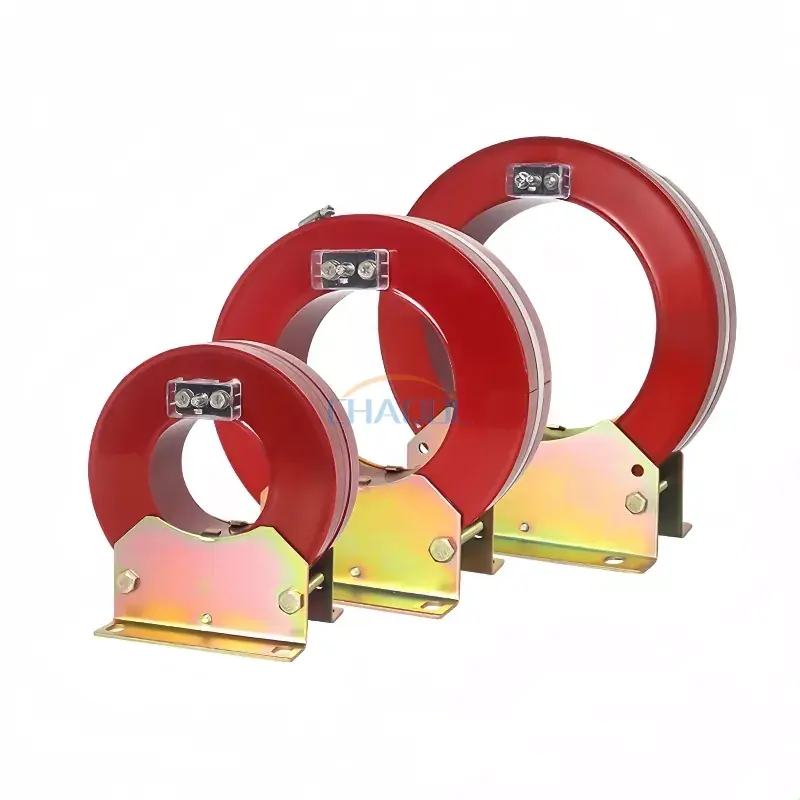

Για βιομηχανικές ηλεκτρικές εφαρμογές, η μηχανική κατασκευή και η ηλεκτρομαγνητική απόδοση είναι εξίσου σημαντικές. Η σειρά LXK της Anqiang Power χρησιμοποιεί σχεδιασμό διαχωρισμένου πυρήνα με χύτευση κενού από εποξειδική ρητίνη, επιτρέποντας στον μετασχηματιστή να εγκατασταθεί γύρω από υπάρχοντα πρωτεύοντα καλώδια χωρίς να απαιτείται αφαίρεση καλωδίου. Αυτό μπορεί να είναι ιδιαίτερα πολύτιμο για έργα μετασκευής και συντήρησης όπου η ελαχιστοποίηση του χρόνου διακοπής λειτουργίας αποτελεί προτεραιότητα.
Κατά την αξιολόγηση αυτού του τύπου μετασχηματιστή πρέπει να λαμβάνονται υπόψη διάφορα χαρακτηριστικά:
Αυτά τα χαρακτηριστικά καθιστούν τα σχέδια split-core ιδιαίτερα πρακτικά κατά την αναβάθμιση της υπάρχουσας ηλεκτρικής υποδομής χωρίς εκτεταμένη τροποποίηση του πρωτεύοντος κυκλώματος.
Ένας μετασχηματιστής ρεύματος μηδενικής ακολουθίας μπορεί να ενσωματωθεί σε ένα ευρύ φάσμα συστημάτων διανομής και προστασίας ισχύος. Ο πρωταρχικός του ρόλος είναι να παρέχει πληροφορίες υπολειπόμενου ρεύματος στον εξοπλισμό προστασίας ή παρακολούθησης.
Οι τυπικές εφαρμογές περιλαμβάνουν:
Για παράδειγμα, σε ένα ερμάριο διανομής, ο μετασχηματιστής μπορεί να παρακολουθεί τους αγωγούς που τροφοδοτούν ένα κατάντη κύκλωμα. Εάν η φθορά της μόνωσης κάνει το ρεύμα να ρέει προς τη γη, το παραμένον ρεύμα που προκύπτει μπορεί να ανιχνευθεί και να μεταδοθεί σε ένα ρελέ προστασίας. Το ρελέ μπορεί στη συνέχεια να καθορίσει εάν η μετρούμενη κατάσταση απαιτεί διακοπή κυκλώματος.
Αυτή η προσέγγιση είναι πολύτιμη επειδή η έγκαιρη ανίχνευση μη φυσιολογικών συνθηκών ρεύματος μπορεί να βοηθήσει στη μείωση του κινδύνου ζημιάς του εξοπλισμού, παρατεταμένου χρόνου διακοπής λειτουργίας και συμβάντων ηλεκτρικής ασφάλειας.
Η επιλογή ενός μετασχηματιστή ρεύματος μηδενικής ακολουθίας δεν πρέπει να βασίζεται μόνο στο μέγεθος του διαφράγματος. Οι μηχανικοί θα πρέπει να αξιολογούν μαζί το ηλεκτρικό σύστημα, το περιβάλλον εγκατάστασης, το ρελέ προστασίας και τη μηχανική διάταξη.
| Συντελεστής Επιλογής | Τι να λάβετε υπόψη | Γιατί έχει σημασία |
|---|---|---|
| Διάφραγμα πυρήνα | Ταιριάξτε την εσωτερική διάμετρο με τη διάταξη καλωδίου ή αγωγού | Εξασφαλίζει πρακτική εγκατάσταση και επαρκή απόσταση |
| Τάση συστήματος | Επιβεβαιώστε τη συμβατότητα με το ηλεκτρικό σύστημα | Υποστηρίζει κατάλληλη μόνωση και ασφαλή λειτουργία |
| Υπολειμματικό ρεύμα | Προσδιορίστε το αναμενόμενο εύρος ανίχνευσης | Βοηθά στη διασφάλιση της κατάλληλης ευαισθησίας προστασίας |
| Συμβατότητα ρελέ | Ελέγξτε τις απαιτήσεις δευτερεύουσας εξόδου και ρελέ | Διασφαλίζει ότι το σύστημα προστασίας μπορεί να ερμηνεύσει σωστά το σήμα |
| Μέθοδος Εγκατάστασης | Εξετάστε την κατασκευή με συμπαγή πυρήνα ή με χωρισμένο πυρήνα | Τα μοντέλα με χωριστό πυρήνα είναι πλεονεκτικά για εφαρμογές εκ των υστέρων |
| Περιβαλλοντικές Συνθήκες | Θερμοκρασία, επίπεδο ρύπανσης, υγρασία και τοποθεσία εγκατάστασης | Υποστηρίζει αξιόπιστη μακροχρόνια λειτουργία |
Για εφαρμογές μετασκευής, ένας μετασχηματιστής διαχωρισμένου πυρήνα μπορεί να προσφέρει ένα σημαντικό πρακτικό πλεονέκτημα επειδή οι τεχνικοί μπορούν γενικά να τον εγκαταστήσουν γύρω από μια υπάρχουσα διάταξη καλωδίων αντί να αποσυναρμολογήσουν πλήρως το πρωτεύον κύκλωμα.
Η σωστή εγκατάσταση είναι απαραίτητη για αξιόπιστη μέτρηση υπολειπόμενου ρεύματος. Ο αγωγός που περνά μέσα από το άνοιγμα του μετασχηματιστή θα πρέπει να ακολουθεί τη σχεδίαση προστασίας έτσι ώστε ο μετασχηματιστής να μετρά την πλήρη σχέση ρεύματος του προστατευμένου κυκλώματος.
Πριν από την εγκατάσταση, οι μηχανικοί θα πρέπει να επαληθεύσουν:
Για την αναφερόμενη σειρά LXK, οι αναφερόμενες κανονικές συνθήκες λειτουργίας περιλαμβάνουν εγκατάσταση σε εσωτερικό χώρο, εύρος θερμοκρασίας περιβάλλοντος από -5°C έως 40°C και μη διαβρωτικά περιβάλλοντα χαμηλής ρύπανσης. Οι μηχανικοί θα πρέπει πάντα να επιβεβαιώνουν τις πραγματικές συνθήκες του έργου σε σχέση με την τεχνική τεκμηρίωση του επιλεγμένου προϊόντος πριν από την εγκατάσταση.
Η σειρά LXK της Anqiang Power παρέχει πολλαπλές επιλογές διαφράγματος για να φιλοξενήσει διαφορετικές διατάξεις πρωτεύοντος καλωδίου. Οι διαθέσιμες διαστάσεις κυμαίνονται από περίπου 80 mm έως 300 mm, δίνοντας στους μηχανικούς ευελιξία κατά την ενσωμάτωση του μετασχηματιστή στον υπάρχοντα εξοπλισμό διανομής.
| Μοντέλο | Διάφραγμα D | Διάσταση Ε | Διάσταση Λ | Διάσταση L1 |
|---|---|---|---|---|
| LXK-80 | Φ80 | 58 χλστ | 130 χλστ | 123 χλστ |
| LXK-100 | Φ100 | 58 χλστ | 130 χλστ | 122 χλστ |
| LXK-120 | Φ120 | 57 χλστ | 130 χλστ | 120 χλστ |
| LXK-150 | Φ150 | 58 χλστ | 190 χλστ | 123 χλστ |
| LXK-180 | Φ180 | 58 χλστ | 190 χλστ | 125 χλστ |
| LXK-200 | Φ200 | 60 χλστ | 280 χλστ | 129 χλστ |
| LXK-240 | Φ240 | 80 χλστ | 280 χλστ | 167 χλστ |
| LXK-260 | Φ260 | 55 χλστ | 280 χλστ | 120 χλστ |
| LXK-300 | Φ300 | 80 χλστ | 280 χλστ | 170 χλστ |
Για λεπτομερείς πληροφορίες προϊόντος, οι μηχανικοί μπορούν να αναθεωρήσουν τοΣελίδα προϊόντος Μετασχηματιστής ρεύματος μηδενικής ακολουθίαςκαι συγκρίνετε τα διαθέσιμα μεγέθη διαφράγματος με τις φυσικές απαιτήσεις της εγκατάστασης.
Ο πρωταρχικός του σκοπός είναι να ανιχνεύει ρεύμα υπολειπόμενου ή μηδενικής ακολουθίας που σχετίζεται με σφάλματα γείωσης και διαρροή ρεύματος. Η έξοδος μπορεί να συνδεθεί σε ρελέ προστασίας για παρακολούθηση και απομόνωση βλαβών.
Ναί. Μια κατασκευή με χωρισμένο πυρήνα είναι ιδιαίτερα πλεονεκτική για εφαρμογές μετασκευής και συντήρησης, επειδή ο μετασχηματιστής μπορεί να συναρμολογηθεί γύρω από ένα υπάρχον καλώδιο χωρίς να απαιτείται η αποσύνδεση του πρωτεύοντος καλωδίου.
Ένας συμβατικός μετασχηματιστής ρεύματος γενικά μετρά το ρεύμα σε έναν μεμονωμένο αγωγό, ενώ ένας μετασχηματιστής μηδενικής ακολουθίας ανιχνεύει το υπολειπόμενο ρεύμα που προκύπτει από τη διανυσματική σχέση των αγωγών που διέρχονται από τον πυρήνα του.
Οι τυπικές εφαρμογές περιλαμβάνουν ερμάρια διανομής, υποσταθμούς, κύριες μονάδες δακτυλίου, συστήματα προστασίας μετασχηματιστών, συγκροτήματα διακοπτών και πίνακες προστασίας διακόπτη κυκλώματος.
Σημαντικοί παράγοντες περιλαμβάνουν το άνοιγμα πυρήνα, τις απαιτήσεις ηλεκτρικού συστήματος, το αναμενόμενο υπολειμματικό ρεύμα, τη δευτερεύουσα έξοδο, τη συμβατότητα ρελέ, τις απαιτήσεις μόνωσης, τη μέθοδο εγκατάστασης και τις περιβαλλοντικές συνθήκες.
Ένας μετασχηματιστής ρεύματος μηδενικής ακολουθίας είναι ένα κρίσιμο στοιχείο ανίχνευσης για σύγχρονα συστήματα ανίχνευσης σφαλμάτων γείωσης και ηλεκτρικής προστασίας. Με την παρακολούθηση του υπολειπόμενου ρεύματος που δημιουργείται όταν διαταράσσεται η κανονική ισορροπία ρεύματος, παρέχει στα ρελέ προστασίας πολύτιμες πληροφορίες για τον εντοπισμό μη φυσιολογικών συνθηκών λειτουργίας. Η κατασκευή με χωριστό πυρήνα βελτιώνει περαιτέρω την ευελιξία εγκατάστασης, ειδικά σε έργα μετασκευής και συντήρησης.
Για έργα που απαιτούν αξιόπιστη ανίχνευση υπολειπόμενου ρεύματος, η Anqiang Power προσφέρει λύσεις της σειράς LXK με πολλαπλά μεγέθη ανοίγματος, χύτευση κενού από εποξική ρητίνη, πυρήνες από χάλυβα πυριτίου ψυχρής έλασης και περιελίξεις χαλκού χωρίς οξυγόνο. Εάν επιλέγετε έναν κατάλληλο μετασχηματιστή για ένα δίκτυο διανομής, ένα συγκρότημα διακοπτών ή ένα σύστημα προστασίας,επικοινωνήστε μαζί μαςγια να συζητήσετε τις τεχνικές σας απαιτήσεις και να βρείτε μια κατάλληλη λύση Μετασχηματιστή Ρεύματος Μηδενικής Ακολουθίας για την εφαρμογή σας.
