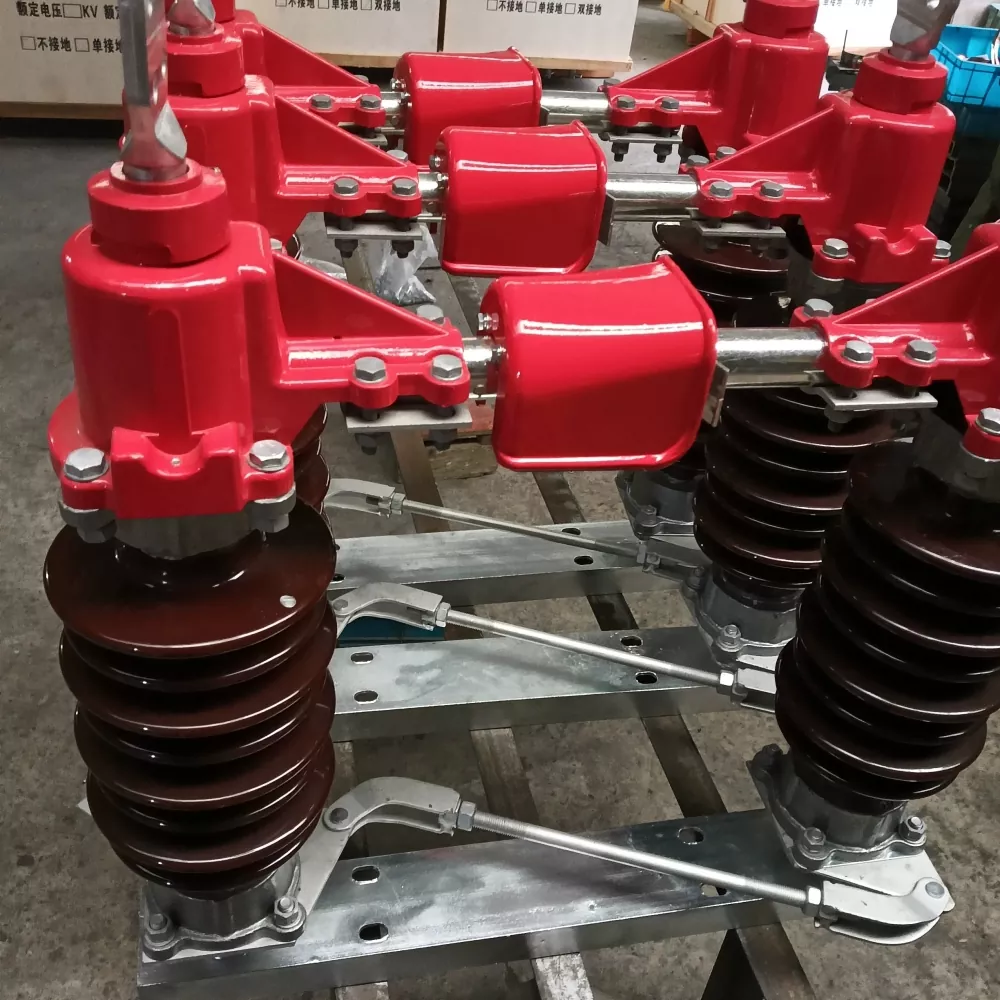

ΟΔιακόπτης αποσύνδεσης υψηλής τάσης εξωτερικού χώρουέχει σχεδιαστεί για αξιόπιστη απομόνωση κυκλώματος σε εξωτερικά συστήματα εναλλασσόμενου ρεύματος που κυμαίνονται από 40,5 kV έως 220 kV. Εφαρμόζεται ευρέως σε υποσταθμούς, γραμμές μεταφοράς και σταθμούς μεταγωγής δικτύου όπου απαιτείται ορατή απομόνωση και μηχανική ασφάλεια υπό συνθήκες υψηλής τάσης.
Αυτή η σειρά GW4 έχει σχεδιαστεί με μια στιβαρή δομή σε ανοιχτό χώρο, εξασφαλίζοντας σταθερή λειτουργία κάτω από δύσκολες καιρικές συνθήκες όπως δυνατή βροχή, πάγος, φορτίο ανέμου και περιβάλλοντα ρύπανσης. Υποστηρίζει χειροκίνητη και μηχανοκίνητη λειτουργία, παρέχοντας ευελιξία για διαφορετικά επίπεδα αυτοματισμού δικτύου.

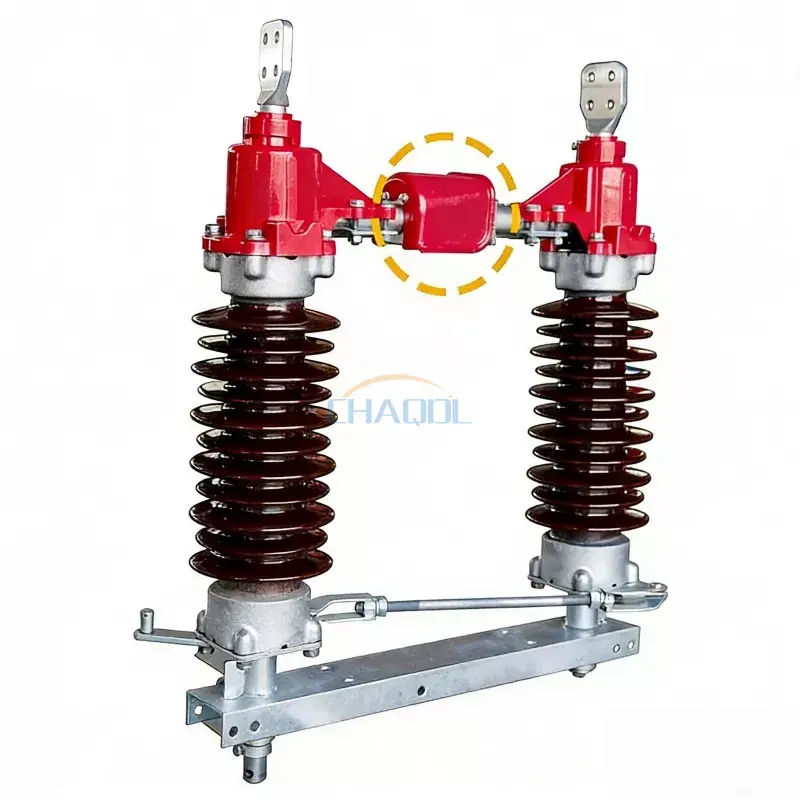

Ο διακόπτης υιοθετεί μια οριζόντια περιστροφική δομή λεπίδας με μονωτήρες από πορσελάνη, αγώγιμους σωλήνες και πλαίσιο βάσης από γαλβανισμένο χάλυβα υψηλής αντοχής. Το σύστημα μηχανικής σύνδεσης εξασφαλίζει συγχρονισμένη λειτουργία τριών φάσεων, μειώνοντας τους κινδύνους κακής ευθυγράμμισης κατά την εναλλαγή.
Σε σύγκριση με τους παραδοσιακούς απομονωτές, αυτόΔιακόπτης αποσύνδεσης υψηλής τάσης εξωτερικού χώρουβελτιώνει την ομοιομορφία της πίεσης επαφής και μειώνει την οξείδωση στις αγώγιμες αρθρώσεις, παρατείνοντας σημαντικά τη διάρκεια ζωής σε μακροχρόνιες εφαρμογές σε εξωτερικούς χώρους.
|
Όνομα έργου |
Τιμή παραμέτρου |
||||||
|
Ονομαστική τάση |
40,5KV |
72,5KV |
126KV |
||||
|
Ονομαστικό επίπεδο μόνωσης |
Τάση αντοχής συχνότητας ισχύος 1 λεπτού |
95/115 KV |
140/160 KV |
230/245KV |
|||
|
Αντοχή σε τάση κεραυνού |
185/215 KV |
325/375 KV |
550/630 KV |
||||
|
Ονομαστική συχνότητα |
50 Hz |
||||||
|
Ονομαστικό ρεύμα |
400/630/1000Α |
1250/1600/2000Α |
3150/4000Α |
||||
|
Ονομαστικό ρεύμα αντοχής βραχείας διάρκειας |
16/20/31,5kA |
31,5/40 kA |
50 kA |
||||
|
Ονομαστικό ρεύμα αντοχής κορυφής |
40/50/63 kA |
80/100 kA |
125 kA |
||||
|
Ονομαστική διάρκεια βραχυκυκλώματος |
4/2 δευτ |
||||||
|
Ονομαστικό μηχανικό φορτίο τερματικού |
Οριζόντιο διαμήκη φορτίο |
750Ν |
1000Ν |
||||
|
Οριζόντιο πλευρικό φορτίο |
500Ν |
750Ν |
|||||
|
Κατακόρυφη δύναμη |
750Ν |
1000Ν |
|||||
|
Μηχανική ζωή |
2000 φορές |
||||||
|
Χειροκίνητος μηχανισμός |
Χωρίς γείωση |
CS11(F) |
|||||
|
Μονή γείωση |
CS 8-6D(F) |
||||||
|
Διπλή γείωση |
Κύριος κόφτης CS14G, κόφτης εδάφους CS11 |
||||||
|
Έλεγχος τάσης κυκλώματος |
AC 220/380,DC 220 |
||||||
|
Μηχανισμός λειτουργίας με κινητήρα |
Μοντέλο |
CJ5/CJ6 |
|||||
|
Τάση κινητήρα |
AC220/380, DC220 |
||||||
|
Έλεγχος τάσης κυκλώματος |
AC220, DC220 |
||||||
|
Χρόνος ανοίγματος (του διακόπτη κυκλώματος) |
6±1 δευτ |
||||||
|
Βάρος προϊόντος |
Μη γειωμένο |
360 κιλά |
500 κιλά |
700 κιλά |
|||
|
Μονή γείωση |
410 κιλά |
600 κιλά |
800 κιλά |
||||
|
Διπλή γείωση |
460 κιλά |
700 κιλά |
900 κιλά |
||||
Δομική επισκόπηση της σειράς GW4

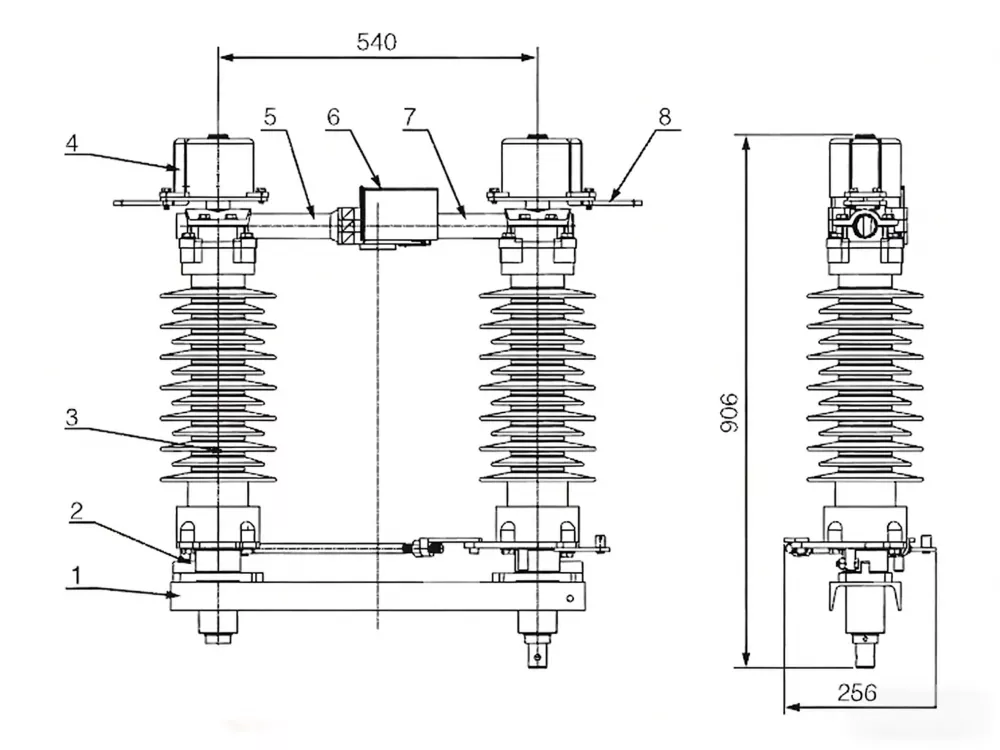

1. Βάση
2. Μονωτήρας στήριξης
3. Τερματικό καλωδίου
4. Σταθερός αγώγιμος σωλήνας
5. Τετράγωνο υδατοκάλυμμα
6. Κινητός αγώγιμος σωλήνας

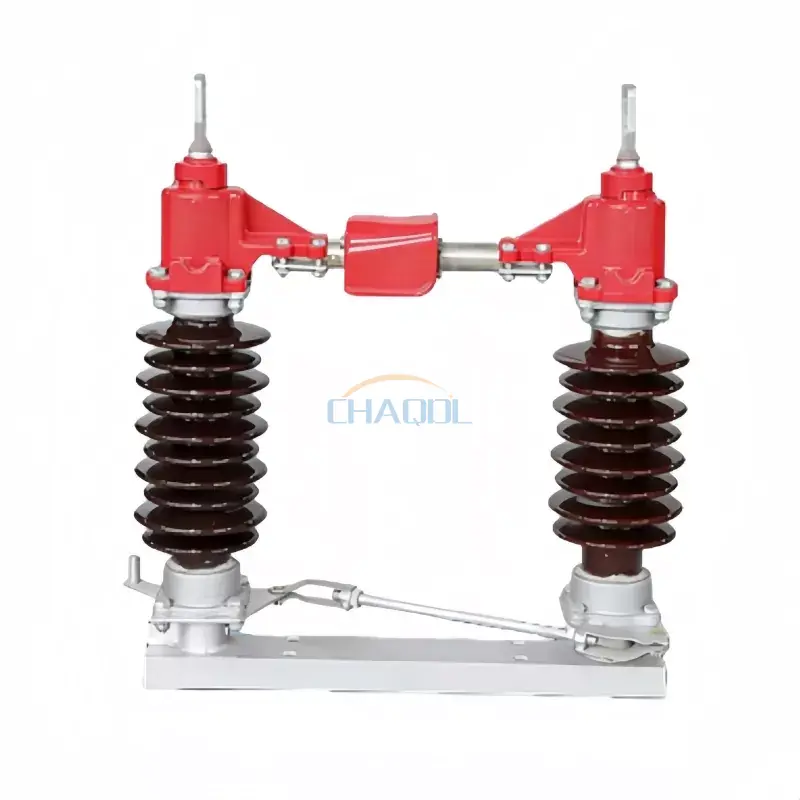

Διαμόρφωση μονού πόλου

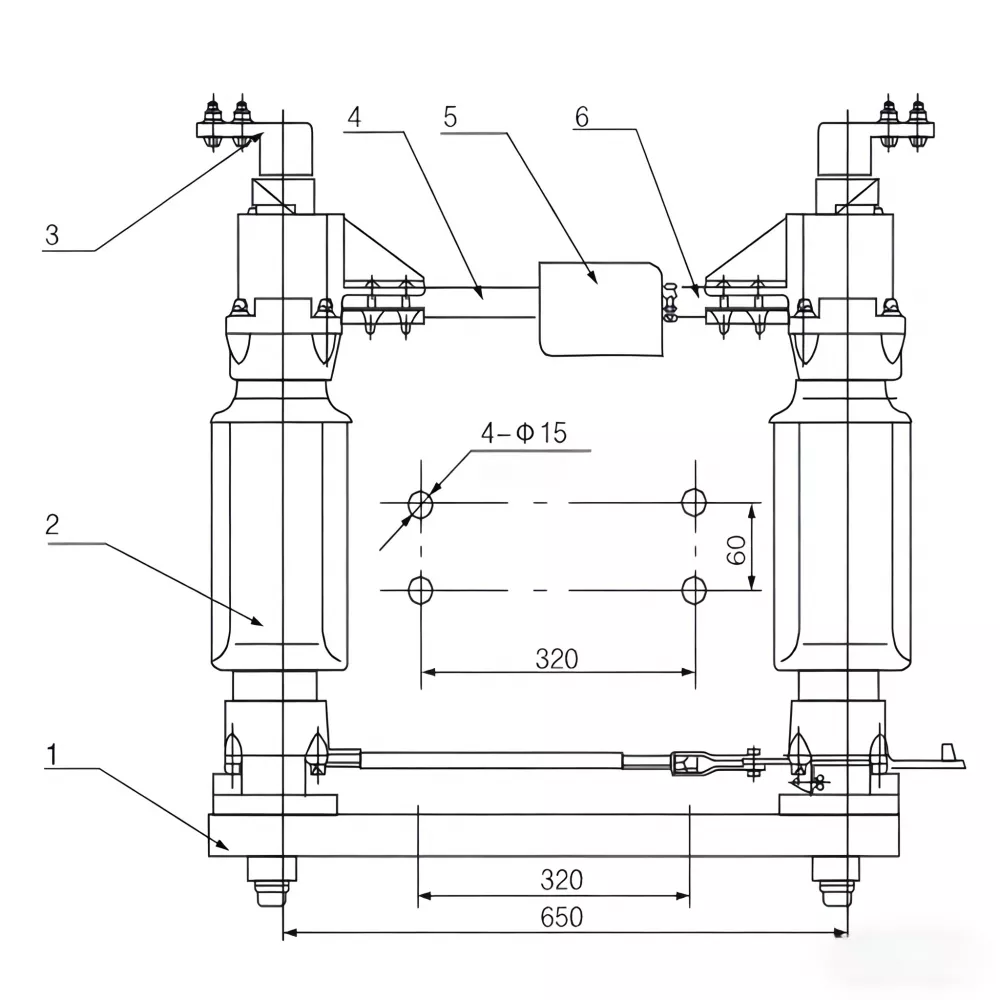

1. Ατσάλινο στήριγμα καναλιού
2. Βάση στήριξης
3. Μονωτικό στύλο
4. Δεξί ακροδέκτης εξόδου
5. Κυλινδρική αγώγιμη ράβδος
6. Κάλυμμα βροχής
7. Επαφή αγώγιμη ράβδο
8. Αριστερή πρίζα

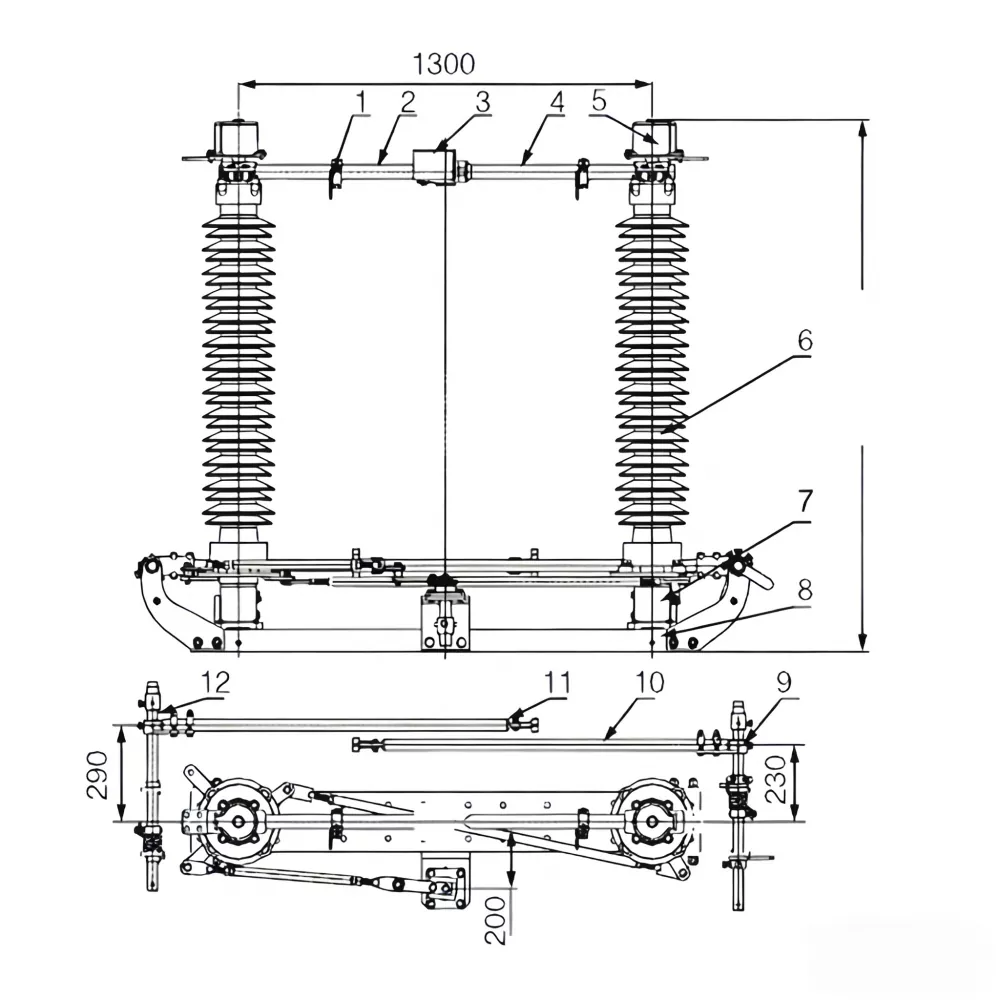

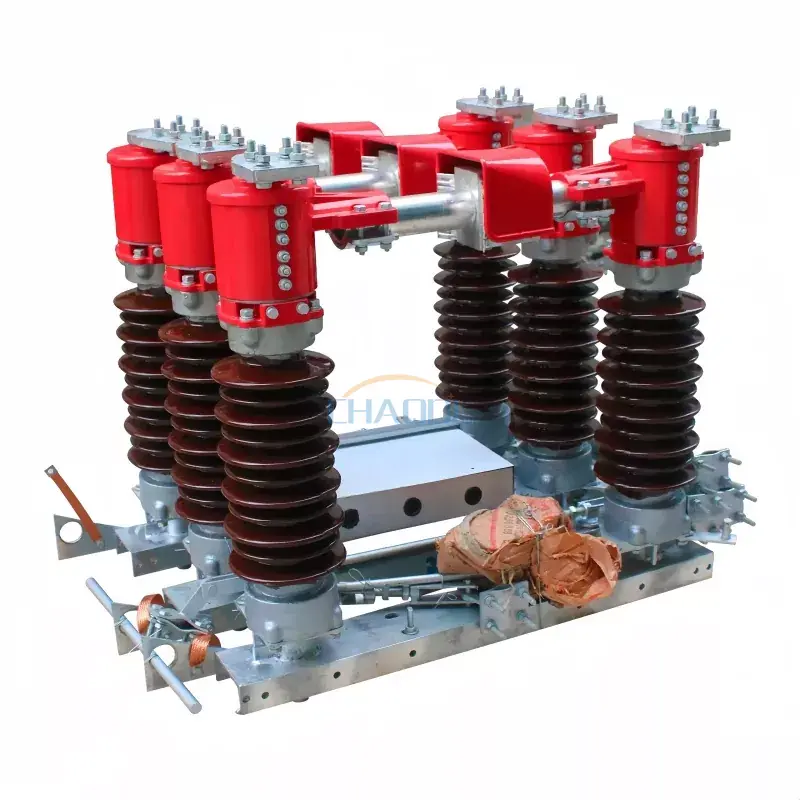

Δομή Υψηλής Τάσης 126kV
1. Σταθερή επαφή διακόπτη γείωσης
2. Επικοινωνήστε με τη ράβδο οδηγού
3. Ανοξείδωτο κάλυμμα βροχής
4. Κυλινδρική αγώγιμη ράβδος
5. Εύκαμπτο μπλοκ ακροδεκτών σύνδεσης
6. Μονωτικό στήριγμα
7. Περίβλημα ρουλεμάν
8. Πλαίσιο βάσης τοποθέτησης
9. Συγκρότημα δεξιού διακόπτη γείωσης
10. Χαλύβδινος σωλήνας διακόπτη γείωσης
11. Κινούμενη επαφή διακόπτη γείωσης
12. Συγκρότημα αριστερού διακόπτη γείωσης
| Στοιχείο σύγκρισης | Διακόπτης αποσύνδεσης υψηλής τάσης εξωτερικού χώρου Σειρά GW4 | Προϊόντα Συμβατικής Αγοράς |
| Δομική Σταθερότητα | Ενισχυμένη βάση από χάλυβα με συγχρονισμένη τριφασική σύνδεση | Ανεξάρτητη λειτουργία φάσης με υψηλότερο κίνδυνο λανθασμένης ευθυγράμμισης |
| Επικοινωνήστε με την απόδοση | Βελτιστοποιημένος αγώγιμος σωλήνας με μειωμένη αντίσταση στην οξείδωση | Τυπική επαφή χαλκού επιρρεπής σε μακροχρόνια φθορά |
| Αντοχή στις καιρικές συνθήκες | Σχεδιασμένο για βροχή, πάγο, άνεμο και περιβάλλοντα ρύπανσης | Περιορισμένη προστασία από σκληρές εξωτερικές συνθήκες |
| Λειτουργία | Υποστηρίζει χειροκίνητη λειτουργία και λειτουργία με κινητήρα | Κυρίως συστήματα μόνο χειροκίνητα |
| Απαίτηση συντήρησης | Χαμηλή συντήρηση με μεγάλα διαστήματα επιθεώρησης | Απαιτείται συχνή συντήρηση |
Ο διακόπτης αποσύνδεσης υψηλής τάσης εξωτερικού χώρου χρησιμοποιείται ευρέως σε:
Η σωστή ευθυγράμμιση του περιστρεφόμενου άξονα και της δομής στήριξης του μονωτή είναι κρίσιμη για τη διασφάλιση της ομαλής μηχανικής λειτουργίας. Το πλαίσιο βάσης πρέπει να είναι καλά γειωμένο και ο μηχανισμός λειτουργίας θα πρέπει να ελεγχθεί πριν από την ενεργοποίηση για να διασφαλιστεί η ασφαλής απόδοση μεταγωγής σε συνθήκες χωρίς φορτίο.
Ε1: Ποια είναι η κύρια λειτουργία αυτού του διακόπτη αποσύνδεσης υψηλής τάσης εξωτερικού χώρου;
Παρέχει ορατή απομόνωση κυκλωμάτων υψηλής τάσης για να εξασφαλίσει την ασφαλή συντήρηση και λειτουργία του συστήματος.
Ε2: Μπορεί αυτός ο διακόπτης να λειτουργεί κάτω από βαριές καιρικές συνθήκες εξωτερικού χώρου;
Ναι, έχει σχεδιαστεί για ακραία εξωτερικά περιβάλλοντα, όπως η ρύπανση, η βροχή, ο πάγος και οι συνθήκες φορτίου ανέμου.
Ε3: Τι κάνει τη σειρά GW4 να διαφέρει από τους τυπικούς απομονωτές;
Προσφέρει βελτιωμένο μηχανικό συγχρονισμό, ισχυρότερη αντοχή στη διάβρωση και μεγαλύτερη διάρκεια ζωής σε σύγκριση με τα συμβατικά μοντέλα.
Ε4: Είναι διαθέσιμη η μηχανοκίνητη λειτουργία;
Ναι, τόσο οι χειροκίνητοι όσο και οι μηχανισμοί με κινητήρα μπορούν να διαμορφωθούν ανάλογα με τις απαιτήσεις του έργου.
Ε5: Ποιες βιομηχανίες χρησιμοποιούν συνήθως αυτόν τον εξοπλισμό;
Χρησιμοποιείται ευρέως στη μεταφορά ηλεκτρικής ενέργειας, στους υποσταθμούς, στα συστήματα ανανεώσιμων πηγών ενέργειας και στα βαριά βιομηχανικά ηλεκτρικά δίκτυα.
