Πώς μπορεί ένας διακόπτης διακοπής φορτίου SF6 τοποθετημένος σε πόλο 24 kV να βελτιώσει την αξιοπιστία της διανομής μέσης τάσης

Η αξιόπιστη διανομή μέσης τάσης εξαρτάται από την ασφαλή μεταγωγή, την αποτελεσματική διαχείριση του τροφοδότη και τον αξιόπιστο εξοπλισμό εξωτερικού χώρου.Anqiang Powerπρομηθεύει το24Διακόπτης διακοπής φορτίου SF6 τοποθετημένος σε πόλο kV, σχεδιασμένο για εναέρια δίκτυα διανομής ισχύος που απαιτούν αξιόπιστη μεταγωγή φορτίου, ευέλικτη λειτουργία και πρακτική ενοποίηση με συστήματα αυτοματισμού διανομής. Η κατανόηση της αρχής λειτουργίας, των τεχνικών προδιαγραφών και των απαιτήσεων εγκατάστασης βοηθά τις επιχειρήσεις κοινής ωφελείας, τους βιομηχανικούς χειριστές και τους εργολάβους ηλεκτρισμού να λαμβάνουν τεκμηριωμένες αποφάσεις αγοράς.

Ένας διακόπτης διακοπής φορτίου SF6 τοποθετημένος σε πόλο 24 kV είναι μια εξωτερική συσκευή μεταγωγής μέσης τάσης που χρησιμοποιεί αέριο εξαφθοριούχου θείου (SF6) για μόνωση και εξάλειψη τόξου. Εγκατεστημένο σε έναν πόλο κοινής ωφέλειας, βοηθά τους χειριστές να ελέγχουν το ρεύμα φόρτωσης, να διαιρούν τους τροφοδότες γενικής χρήσης σε διαχειρίσιμα τμήματα και να υποστηρίζουν προγραμματισμένες λειτουργίες μεταγωγής. Η σειρά Anqiang Power FLW34-24 παρατίθεται με ονομαστικό ρεύμα 630A, επιλογές τάσης 11kV, 24kV και 33kV και επιλογές χειροκίνητης, ηλεκτρικής και απομακρυσμένης λειτουργίας. Αυτός ο οδηγός εξηγεί την αρχή λειτουργίας του, τις κύριες τεχνικές παραμέτρους, τις εφαρμογές, τα κριτήρια επιλογής και τα ζητήματα συντήρησης για έργα δικτύου διανομής.

Πίνακας περιεχομένων

1. Τι είναι ένας διακόπτης διακοπής φορτίου SF6 τοποθετημένος σε πόλο 24 kV;
2. Πώς λειτουργεί ο μηχανισμός μεταγωγής;
3. Ποιες είναι οι κύριες τεχνικές προδιαγραφές;
4. Ποια οφέλη προσφέρει η τεχνολογία SF6;
5. Πού χρησιμοποιείται συνήθως αυτός ο διακόπτης;
6. Πώς πρέπει οι αγοραστές να επιλέξουν το σωστό μοντέλο;
7. Τι πρέπει να λαμβάνεται υπόψη κατά την εγκατάσταση και τη συντήρηση;
8. Συχνές Ερωτήσεις
9. Συμπέρασμα και διαβούλευση με προμηθευτές

1. Τι είναι ένας διακόπτης διακοπής φορτίου SF6 με πόλο 24 kV;

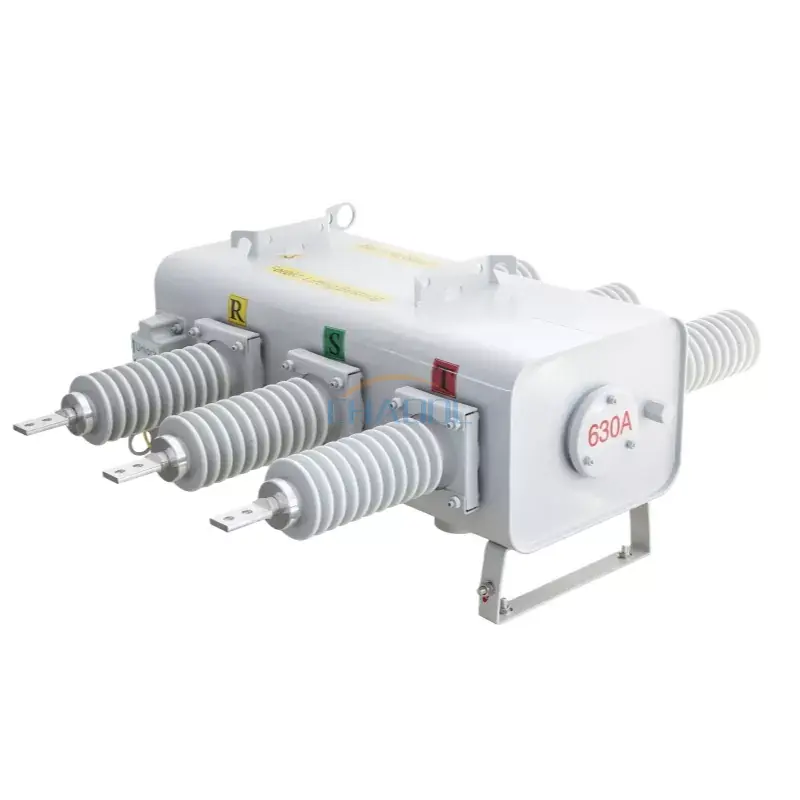

Ένας διακόπτης διακοπής φορτίου SF6 τοποθετημένος σε πόλο 24 kV είναι μια συσκευή μεταγωγής εξωτερικού χώρου που χρησιμοποιείται σε εναέρια δίκτυα διανομής μέσης τάσης. Ο πρωταρχικός σκοπός του είναι να παράγει και να διακόπτει καθορισμένα ρεύματα φορτίου υπό τις ονομαστικές συνθήκες λειτουργίας του. Επιτρέποντας την ελεγχόμενη εναλλαγή σε επιλεγμένα σημεία κατά μήκος ενός τροφοδότη, βοηθά τις επιχειρήσεις κοινής ωφέλειας να διαχειρίζονται τη διανομή ισχύος και να απομονώνουν τμήματα για λειτουργικούς σκοπούς.

Ο όρος περιγράφει τρία σημαντικά χαρακτηριστικά:

• 24kV:Η προβλεπόμενη κατηγορία τάσης για τη διαμόρφωση του σχετικού δικτύου διανομής.
• Τοποθετημένος στύλος:Ο εξοπλισμός είναι εγκατεστημένος σε έναν κατάλληλο πόλο κοινής ωφέλειας αντί να καταλαμβάνει ένα συμβατικό διαμέρισμα εσωτερικού χώρου.
• Διακόπτης διακοπής φορτίου SF6:Η συσκευή χρησιμοποιεί αέριο SF6 ως μέσο μόνωσης και σβέσης τόξου στο συγκρότημα μεταγωγής της.

Το προϊόν Anqiang Power FLW34-24 παρατίθεται για επιλογές ονομαστικής τάσης 11kV, 24kV και 33kV, με ονομαστικό ρεύμα 630Α. Η κατάλληλη διαμόρφωση πρέπει να επιλεγεί σύμφωνα με τις ηλεκτρικές απαιτήσεις του δικτύου και τις επιβεβαιωμένες αξιολογήσεις προϊόντων από τον κατασκευαστή.

Σε αντίθεση με έναν απλό αποζεύκτη, ένας διακόπτης διακοπής φορτίου έχει σχεδιαστεί για να διακόπτει το καθορισμένο ρεύμα φορτίου. Ωστόσο, δεν θα πρέπει να αντιμετωπίζεται αυτόματα ως διακόπτης κυκλώματος ικανός να διακόπτει κάθε ρεύμα βραχυκυκλώματος. Η απαιτούμενη προστασία από σφάλματα πρέπει να παρέχεται από συντονισμένο σύστημα προστασίας και κατάλληλο εξοπλισμό.

2. Πώς λειτουργεί ο μηχανισμός μεταγωγής;

Η αρχή λειτουργίας συνδυάζει τη μηχανική κίνηση επαφής με τις ιδιότητες ηλεκτρικής μόνωσης και πυρόσβεσης τόξου του αερίου SF6. Όταν οι επαφές χωρίζονται κατά τη μεταφορά ρεύματος, μπορεί να σχηματιστεί ένα ηλεκτρικό τόξο μεταξύ τους. Ο θάλαμος μεταγωγής έχει σχεδιαστεί για να ελέγχει και να σβήνει αυτό το τόξο κάτω από τις καθορισμένες συνθήκες λειτουργίας της συσκευής.

Βήμα 1: Κανονική μετάδοση ισχύος

Όταν ο διακόπτης είναι κλειστός, οι αγώγιμες επαφές του παρέχουν την επιδιωκόμενη διαδρομή ρεύματος. Η ηλεκτρική ενέργεια ρέει μέσω του εναέριου κυκλώματος διανομής σε μετασχηματιστές κατάντη, βιομηχανικές εγκαταστάσεις, εμπορικά κτίρια ή άλλα συνδεδεμένα φορτία.

Βήμα 2: Ελεγχόμενη εναλλαγή φορτίου

Όταν απαιτείται εξουσιοδοτημένη λειτουργία μεταγωγής, ο μηχανισμός λειτουργίας μετακινεί τις επαφές. Το σύστημα διακοπής που βασίζεται σε SF6 βοηθά στην κατάσβεση του τόξου που δημιουργείται κατά τον διαχωρισμό των επαφών, υπό την προϋπόθεση ότι το ρεύμα και οι συνθήκες μεταγωγής παραμένουν εντός των ονομαστικών δυνατοτήτων του εξοπλισμού.

Βήμα 3: Διατομή τροφοδότη

Οι χειριστές μπορούν να χρησιμοποιήσουν στρατηγικά τοποθετημένους διακόπτες για να χωρίσουν έναν τροφοδότη διανομής σε τμήματα. Αυτή η διάταξη υποστηρίζει προγραμματισμένη συντήρηση, μεταφορά φορτίου και απομόνωση καθορισμένων τμημάτων δικτύου. Η πραγματική απομόνωση σφάλματος εξαρτάται από το σχήμα προστασίας, την ανίχνευση σφαλμάτων, τη σειρά μεταγωγής και το συντονισμό με συσκευές ανάντη και κατάντη.

Βήμα 4: Τοπική ή απομακρυσμένη λειτουργία

Ανάλογα με την επιλεγμένη διαμόρφωση, ο διακόπτης μπορεί να υποστηρίξει χειροκίνητη, ηλεκτρική ή απομακρυσμένη λειτουργία. Όταν περιλαμβάνονται συμβατοί ελεγκτές και διεπαφές επικοινωνίας, μπορεί επίσης να αποτελεί μέρος ενός συστήματος αυτοματισμού διανομής.

Για πρόσθετες επιλογές εξοπλισμού, οι αγοραστές μπορούν να εξερευνήσουν τη γκάμα προϊόντων διακόπτη φορτίου μέσης τάσης της Anqiang Power και να συγκρίνουν διαφορετικές ρυθμίσεις μεταγωγής πριν οριστικοποιήσουν μια προδιαγραφή έργου.

3. Ποιες είναι οι κύριες τεχνικές προδιαγραφές;

Οι τεχνικές παράμετροι καθορίζουν εάν ένας διακόπτης είναι κατάλληλος για ένα συγκεκριμένο δίκτυο. Ο παρακάτω πίνακας συνοψίζει τις βασικές προδιαγραφές που δημοσιεύθηκαν για το προϊόν Anqiang Power FLW34-24/630-20. Οι τιμές θα πρέπει να επαληθεύονται με βάση το τρέχον φύλλο δεδομένων και την εγκεκριμένη διαμόρφωση πριν από την προμήθεια.

Σημαντική σημείωση προδιαγραφών:Η δημοσιευμένη λίστα παραμέτρων περιέχει συντομευμένες ή δυνητικά διφορούμενες εγγραφές, συμπεριλαμβανομένης της σημείωσης συχνότητας και της τρέχουσας σημειογραφίας σύντομου χρόνου. Αυτές οι τιμές δεν πρέπει να ερμηνεύονται ως επαληθευμένα αποτελέσματα δοκιμών χωρίς επιβεβαίωση από την Anqiang Power. Ειδικότερα, η ονομαστική ικανότητα διακοπής βραχυκυκλώματος δεν είναι ίδια με την ικανότητα μέγιστης αντοχής.

Για την τεκμηρίωση του έργου, ζητήστε επίσης τις ισχύουσες αναφορές δοκιμής τύπου, τα επίπεδα μόνωσης, τις λεπτομέρειες του μηχανισμού λειτουργίας, την τάση ελέγχου, τη διάταξη των ακροδεκτών και τα σχέδια εγκατάστασης. Αυτά τα έγγραφα βοηθούν τους μηχανικούς να αξιολογήσουν το πλήρες συγκρότημα μεταγωγής αντί να βασίζονται σε μία μόνο βαθμολογία επικεφαλίδας.

4. Ποια οφέλη προσφέρει η τεχνολογία SF6;

Όταν σχεδιάζεται και συντηρείται σωστά, ένας διακόπτης διακοπής φορτίου SF6 προσφέρει πολλά πρακτικά πλεονεκτήματα για συστήματα διανομής εναέριων κεφαλών.

Συμπαγής εγκατάσταση σε εξωτερικό χώρο

Οι κατασκευές που τοποθετούνται σε στύλο τοποθετούν τον εξοπλισμό μεταγωγής απευθείας στη δομή διανομής. Αυτό μπορεί να μειώσει την ανάγκη για πρόσθετο χώρο στο επίπεδο του εδάφους και να υποστηρίξει τις διατάξεις τροφοδοσίας όπου ένας ειδικός εσωτερικός ηλεκτρικός χώρος δεν είναι πρακτικός.

Αποτελεσματική μόνωση και εξαφάνιση τόξου

Το SF6 έχει ισχυρές διηλεκτρικές ιδιότητες και χρησιμοποιείται ευρέως σε ηλεκτρικό εξοπλισμό υψηλής τάσης. Μέσα σε έναν σωστά σχεδιασμένο θάλαμο μεταγωγής, υποστηρίζει απόδοση μόνωσης και σβέσης τόξου. Η πραγματική δυνατότητα μεταγωγής εξαρτάται από τον σχεδιασμό της επαφής, την κατάσταση του αερίου, τον μηχανισμό λειτουργίας και την ονομαστική λειτουργία.

Ευέλικτες ρυθμίσεις λειτουργίας

Οι επιλογές χειροκίνητου, μηχανοκίνητου και τηλεχειριστηρίου μπορούν να εξυπηρετήσουν διαφορετικές λειτουργικές απαιτήσεις. Η απομακρυσμένη εναλλαγή ενδέχεται να μειώσει την ανάγκη για επιτόπιες επισκέψεις κατά τη συνήθη επαναδιαμόρφωση του δικτύου, υπό την προϋπόθεση ότι το σύστημα ελέγχου και η υποδομή επικοινωνίας έχουν εφαρμοστεί σωστά.

Υποστήριξη για αυτοματισμό τροφοδότη

Όταν ενσωματώνεται με συμβατούς ελεγκτές και συστήματα εποπτείας, ένας διακόπτης τοποθετημένος στον πόλο μπορεί να συμβάλει στην αυτοματοποιημένη διαχείριση του τροφοδότη. Οι μηχανικοί θα πρέπει να επιβεβαιώνουν τα πρωτόκολλα επικοινωνίας, τις απαιτήσεις βοηθητικής ισχύος, τη λογική ελέγχου και τις ρυθμίσεις αλληλασφάλισης πριν από την παραγγελία.

Πιθανή μείωση στο σέρβις ρουτίνας

Ένας σφραγισμένος θάλαμος μεταγωγής μπορεί να περιορίσει την έκθεση των εσωτερικών εξαρτημάτων σε εξωτερική μόλυνση. Ωστόσο, χαμηλότερες απαιτήσεις τακτικής συντήρησης δεν σημαίνουν λειτουργία χωρίς συντήρηση. Οι μηχανικές συνδέσεις, τα κυκλώματα ελέγχου, τα εξαρτήματα μόνωσης και οι παράμετροι που σχετίζονται με το αέριο εξακολουθούν να απαιτούν επιθεώρηση σύμφωνα με τις οδηγίες του κατασκευαστή.

Ένα άλλο θέμα είναι η περιβαλλοντική ευθύνη. Το SF6 είναι ένα ισχυρό αέριο θερμοκηπίου, επομένως οι ιδιοκτήτες εξοπλισμού θα πρέπει να εφαρμόζουν την πρόληψη διαρροών, την ανάκτηση αερίου και τον συμβατό χειρισμό στο τέλος του κύκλου ζωής τους. Ανάλογα με τους τοπικούς κανονισμούς και τους στόχους βιωσιμότητας του έργου, οι εναλλακτικές τεχνολογίες μόνωσης ενδέχεται επίσης να απαιτούν αξιολόγηση.

5. Πού χρησιμοποιείται συνήθως αυτός ο διακόπτης;

Ένας διακόπτης διακοπής φορτίου SF6 24kV Pole Mounted SF6 είναι κατάλληλος για εφαρμογές διανομής σε εξωτερικούς χώρους όταν οι ηλεκτρικές ονομασίες και οι περιβαλλοντικές προδιαγραφές του ταιριάζουν με την εγκατάσταση.

• Τροφοδότες διανομής βοηθητικών προγραμμάτων:Δημιουργήστε σημεία μεταγωγής κατά μήκος των εναέριων γραμμών για την υποστήριξη της αναδιαμόρφωσης του δικτύου και του σχεδιασμού συντήρησης.
• Αγροτική ηλεκτροδότηση:Παρέχετε ελεγχόμενη μεταγωγή σε επιλεγμένες τοποθεσίες στα γεωγραφικά κατανεμημένα δίκτυα τροφοδοσίας.
• Βιομηχανική διανομή ηλεκτρικής ενέργειας:Διαχειριστείτε καθορισμένα εναέρια κυκλώματα που τροφοδοτούν εργοστάσια, εγκαταστάσεις επεξεργασίας και βιομηχανικά πάρκα.
• Υποσταθμοί διανομής:Υποστήριξη τμηματοποίησης τροφοδότη και συντονισμένων διατάξεων μεταγωγής όπου το επιτρέπει ο σχεδιασμός του συστήματος.
• Έργα αυτοματισμού διανομής:Ενεργοποιήστε την απομακρυσμένη εναλλαγή όταν συνδυάζεται με συμβατούς ελεγκτές, εξοπλισμό επικοινωνίας και λειτουργικό λογισμικό.
• Εμπορικά δίκτυα και υποδομές:Υποστήριξη εξωτερικής διανομής μέσης τάσης για κατάλληλες πανεπιστημιουπόλεις, εγκαταστάσεις και έργα υποδομής.

Η καταλληλότητα της εφαρμογής εξαρτάται από περισσότερο από την ονομαστική τάση. Τα επίπεδα βραχυκυκλώματος, τα καθήκοντα μεταγωγής, η θερμοκρασία περιβάλλοντος, το υψόμετρο, η σοβαρότητα της ρύπανσης, η φόρτιση του ανέμου, η ισχύς τοποθέτησης και οι απαιτούμενες λειτουργίες ελέγχου πρέπει όλα να αξιολογηθούν.

6. Πώς πρέπει οι αγοραστές να επιλέξουν το σωστό μοντέλο;

Οι ομάδες προμηθειών θα πρέπει να αξιολογούν το πλήρες περιβάλλον λειτουργίας αντί να επιλέγουν μια συσκευή με βάση μόνο την τάση και το ρεύμα. Μια δομημένη ανασκόπηση μπορεί να μειώσει τα κενά στις προδιαγραφές και να αποφύγει δαπανηρές αλλαγές κατά την εγκατάσταση.

1. Επιβεβαιώστε την τάση του συστήματος.Προσδιορίστε την ονομαστική τάση δικτύου, την υψηλότερη τάση για εξοπλισμό και τον απαιτούμενο συντονισμό μόνωσης.
2. Αξιολογήστε το προφίλ φορτίου.Ελέγξτε το μέγιστο συνεχές ρεύμα, την αναμενόμενη συχνότητα μεταγωγής και τους τύπους φορτίων που αλλάζουν.
3. Ελέγξτε την προστασία από σφάλματα.Προσδιορίστε το μελλοντικό ρεύμα σφάλματος και επιβεβαιώστε τον τρόπο με τον οποίο οι διακόπτες κυκλώματος, τα ρελέ και οι άλλες προστατευτικές συσκευές ανάντη και κατάντη θα διορθώσουν τις βλάβες.
4. Επιλέξτε τη μέθοδο λειτουργίας.Αποφασίστε εάν απαιτείται τοπική χειροκίνητη λειτουργία, ηλεκτρική λειτουργία ή τηλεχειριστήριο.
5. Επαληθεύστε τη μηχανική συμβατότητα.Ελέγξτε τη δομή του πόλου, τις διαστάσεις τοποθέτησης, τα κενά αγωγού, τον προσανατολισμό των ακροδεκτών και την πρόσβαση στην εγκατάσταση.
6. Ελέγξτε τις περιβαλλοντικές συνθήκες.Αξιολογήστε τη θερμοκρασία, την υγρασία, το υψόμετρο, τη μόλυνση, την έκθεση στον αέρα και τις ισχύουσες απαιτήσεις εξωτερικής εγκατάστασης.
7. Ζητήστε πλήρη τεκμηρίωση.Λάβετε τεχνικά σχέδια, επιβεβαιωμένες αξιολογήσεις, διαγράμματα καλωδίωσης, αρχεία επιθεώρησης και σχετική τεκμηρίωση δοκιμής.

Οι αγοραστές που συγκρίνουν εξοπλισμό μεταγωγής θα πρέπει επίσης να κατανοήσουν τη διάκριση μεταξύ ενός διακόπτη φορτίου και ενός διακόπτη κυκλώματος. Ένας διακόπτης φορτίου χειρίζεται καθορισμένα καθήκοντα κανονικής μεταγωγής, ενώ ένας κατάλληλος διακόπτης κυκλώματος έχει σχεδιαστεί για να διακόπτει τα ρεύματα σφάλματος εντός της δηλωμένης ικανότητας διακοπής. Ο σχεδιασμός προστασίας συστήματος καθορίζει ποιες συσκευές απαιτούνται και πώς λειτουργούν μαζί.

7. Τι πρέπει να λαμβάνεται υπόψη κατά την εγκατάσταση και τη συντήρηση;

Η σωστή εγκατάσταση είναι απαραίτητη για την ασφαλή λειτουργία του εξωτερικού εξοπλισμού μέσης τάσης. Η εγκατάσταση και η θέση σε λειτουργία θα πρέπει να εκτελούνται από εξειδικευμένο ηλεκτρολογικό προσωπικό σύμφωνα με εγκεκριμένες διαδικασίες, με το κύκλωμα απομονωμένο και όλους τους σχετικούς ελέγχους ασφαλείας σε ισχύ.

Λίστα ελέγχου εγκατάστασης

• Επιθεωρήστε τον διακόπτη, τους δακτυλίους, τους ακροδέκτες, τον μηχανισμό λειτουργίας και τα παρεχόμενα εξαρτήματα για ζημιές κατά τη μεταφορά.
• Επαληθεύστε την αντοχή του πόλου, το υλικό τοποθέτησης, τα ηλεκτρικά κενά, τις ρυθμίσεις γείωσης και τις συνδέσεις αγωγών σε σχέση με εγκεκριμένα σχέδια.
• Ελέγξτε την καλωδίωση ελέγχου, τη βοηθητική τροφοδοσία, τη λειτουργία του κινητήρα, τις ασφάλειες και τις λειτουργίες τηλεχειριστηρίου όπου υπάρχουν.
• Επιβεβαιώστε ότι οι δείκτες που σχετίζονται με το αέριο, τα εξαρτήματα στεγανοποίησης και τα σημεία επιθεώρησης πληρούν τις απαιτήσεις του κατασκευαστή.
• Ολοκληρώστε τις καθορισμένες δοκιμές θέσης σε λειτουργία και τεκμηριώστε τα αποτελέσματα πριν από την ενεργοποίηση.

Θέματα τακτικής συντήρησης

Τα διαστήματα συντήρησης θα πρέπει να ακολουθούν τις οδηγίες του κατασκευαστή, τους ισχύοντες ηλεκτρικούς κανονισμούς και το πραγματικό περιβάλλον λειτουργίας. Η συχνότητα επιθεώρησης μπορεί να χρειαστεί να αυξηθεί όταν ο εξοπλισμός αντιμετωπίζει έντονες καιρικές συνθήκες, έντονη μόλυνση, συχνή εναλλαγή ή μη φυσιολογικές συνθήκες λειτουργίας.

• Επιθεωρήστε εξωτερικές επιφάνειες, δακτυλίους, ακροδέκτες, εξοπλισμό στερέωσης και ορατά σημάδια διάβρωσης ή ζημιάς.
• Ελέγξτε τη μηχανική κίνηση και την απόδοση λειτουργίας χρησιμοποιώντας εγκεκριμένες διαδικασίες.
• Επιθεωρήστε τον πίνακα ελέγχου, τα βοηθητικά κυκλώματα, την καλωδίωση και τις λειτουργίες επικοινωνίας.
• Παρακολουθήστε τους δείκτες πυκνότητας ή πίεσης αερίου και διερευνήστε πιθανή διαρροή σύμφωνα με την εγκεκριμένη διαδικασία σέρβις.
• Διατηρήστε αρχεία λειτουργίας, αναφορές επιθεώρησης, ιστορικά αλλαγής και τεκμηρίωση διορθωτικών ενεργειών.

Ο χειρισμός του SF6 πρέπει να πραγματοποιείται από εκπαιδευμένο προσωπικό χρησιμοποιώντας κατάλληλο εξοπλισμό και διαδικασίες. Ποτέ μην εξαερώνετε σκόπιμα το αέριο ως μέθοδος ρουτίνας συντήρησης. Ακολουθήστε τις ισχύουσες περιβαλλοντικές απαιτήσεις για ανίχνευση διαρροής, ανάκτηση, αποθήκευση και απόρριψη.

8. Συχνές Ερωτήσεις

Ε1: Ποια είναι η κύρια λειτουργία ενός διακόπτη διακοπής φορτίου SF6 24kV Pole Mounted;

Η κύρια λειτουργία του είναι να παράγει και να διακόπτει καθορισμένα ρεύματα φορτίου σε ένα εξωτερικό δίκτυο διανομής μέσης τάσης. Υποστηρίζει επίσης λειτουργίες τμηματοποίησης τροφοδότη και ελεγχόμενης μεταγωγής. Η προστασία από σφάλματα πρέπει να παρέχεται από ένα κατάλληλα συντονισμένο σύστημα προστασίας.

Ε2: Ποιο είναι το ονομαστικό ρεύμα του μοντέλου Anqiang Power FLW34-24;

Οι δημοσιευμένες πληροφορίες προϊόντος αναφέρουν ένα ονομαστικό ρεύμα 630A. Οι αγοραστές θα πρέπει να επιβεβαιώσουν την ακριβή παραγγελθείσα διαμόρφωση και τις ισχύουσες τεχνικές αξιολογήσεις πριν από την αγορά.

Ε3: Μπορεί να λειτουργήσει αυτός ο διακόπτης από απόσταση;

Ναι, η απομακρυσμένη λειτουργία υποστηρίζεται ως επιλογή διαμόρφωσης προϊόντος. Ο απαιτούμενος ελεγκτής, το βοηθητικό τροφοδοτικό, οι διεπαφές επικοινωνίας και η συμβατότητα αυτοματισμού θα πρέπει να επιβεβαιωθούν για το έργο.

Ε4: Ο διακόπτης διακοπής φορτίου είναι ίδιος με έναν διακόπτη κυκλώματος;

Όχι. Ένας διακόπτης διακοπής φορτίου έχει σχεδιαστεί για να διακόπτει καθορισμένα ρεύματα φορτίου, ενώ ένας διακόπτης κυκλώματος έχει σχεδιαστεί για να διακόπτει τα ρεύματα σφάλματος εντός της ονομαστικής του ικανότητας διακοπής. Η σωστή διάταξη εξοπλισμού εξαρτάται από τη μελέτη προστασίας δικτύου και τα ισχύοντα πρότυπα.

Ε5: Ποιες επιλογές τάσης είναι διαθέσιμες για αυτήν τη σειρά προϊόντων;

Η Anqiang Power παραθέτει επιλογές ονομαστικής τάσης 11kV, 24kV και 33kV. Η διαθέσιμη διαμόρφωση, οι απαιτήσεις μόνωσης και οι λεπτομέρειες διαστάσεων θα πρέπει να επαληθεύονται από τον κατασκευαστή.

Ε6: Απαιτεί τακτική συντήρηση ένας διακόπτης διακοπής φορτίου SF6;

Ναί. Αν και ο σφραγισμένος θάλαμος αερίου μπορεί να μειώσει την έκθεση σε εξωτερική μόλυνση, οι περιοδικές επιθεωρήσεις εξακολουθούν να είναι απαραίτητες. Η συντήρηση θα πρέπει να καλύπτει τον μηχανισμό λειτουργίας, τα εξαρτήματα μόνωσης, το σύστημα ελέγχου και την κατάσταση του αερίου όπως καθορίζεται από τον κατασκευαστή.

Ε7: Ποιες πληροφορίες πρέπει να παρέχουν οι αγοραστές όταν ζητούν προσφορά;

Παρέχετε την τάση του συστήματος, το ονομαστικό ρεύμα, τη συχνότητα, το περιβάλλον εγκατάστασης, τον απαιτούμενο τρόπο λειτουργίας, την τάση ελέγχου, την ποσότητα, τα ισχύοντα πρότυπα και την τοποθεσία του έργου. Τα διαγράμματα μιας γραμμής, οι απαιτήσεις τοποθέτησης και τυχόν ειδικές περιβαλλοντικές συνθήκες μπορούν να βοηθήσουν τον προμηθευτή να επιβεβαιώσει την κατάλληλη διαμόρφωση.

9. Συμπέρασμα: Επιλογή κατάλληλης λύσης μεταγωγής με πόλο

Ένας διακόπτης διακοπής φορτίου SF6 τοποθετημένος σε πόλο 24 kV μπορεί να παίξει σημαντικό ρόλο στη σύγχρονη διανομή μέσης τάσης επιτρέποντας την ελεγχόμενη εναλλαγή φορτίου, υποστηρίζοντας την τμηματοποίηση του τροφοδότη και παρέχοντας επιλογές για τοπική ή απομακρυσμένη λειτουργία. Η αποτελεσματικότητά του εξαρτάται από τη σωστή ηλεκτρική επιλογή, τη συντονισμένη προστασία από σφάλματα, την κατάλληλη εγκατάσταση και την υπεύθυνη μακροχρόνια συντήρηση.

Η Anqiang Power προσφέρει τη σειρά FLW34-24 για έργα διανομής που απαιτούν εξοπλισμό μεταγωγής τοποθετημένο σε πόλο, με δημοσιευμένες προδιαγραφές ονομαστικού ρεύματος 630A και πολλαπλές επιλογές τάσης. Πριν υποβάλετε μια παραγγελία, επιβεβαιώστε το τεχνικό δελτίο δεδομένων, τη διαμόρφωση λειτουργίας, την περιβαλλοντική καταλληλότητα και τη σχετική τεκμηρίωση δοκιμών. Εάν σχεδιάζετε μια αναβάθμιση βοηθητικού προγράμματος, ένα έργο βιομηχανικής διανομής ή μια εγκατάσταση αυτοματισμού διανομής, ελέγξτε τις λεπτομέρειες του προϊόντος καιεπικοινωνήστε μαζί μαςγια να συζητήσετε τις απαιτήσεις τάσης, τις τεχνικές προδιαγραφές και τις ανάγκες προσαρμογής με την ομάδα της Anqiang Power.
