Ως επαγγελματίας προμηθευτής ηλεκτρικού εξοπλισμού,Anqiang Powerπαρέχει τοΔιακόπτης αποσύνδεσης εξωτερικού χώρου 12KVγια δίκτυα διανομής μέσης τάσης που απαιτούν αξιόπιστη ηλεκτρική μόνωση, ασφαλή πρόσβαση συντήρησης και αξιόπιστη λειτουργία σε εξωτερικούς χώρους. Η κατανόηση της αρχής λειτουργίας, των τεχνικών προδιαγραφών και των απαιτήσεων εφαρμογής βοηθά τους μηχανικούς και τις ομάδες προμηθειών να επιλέξουν τον σωστό εξοπλισμό για τα έργα ισχύος τους.
Ένας Διακόπτης Αποσύνδεσης Εξωτερικών Χώρων 12KV είναι ένα βασικό εξάρτημα σε συστήματα διανομής ρεύματος μέσης τάσης. Σχεδιασμένο κυρίως για την απομόνωση ηλεκτρικών κυκλωμάτων υπό συνθήκες χωρίς φορτίο, παρέχει ένα ορατό σημείο διαχωρισμού που βοηθά το προσωπικό συντήρησης να αναγνωρίσει ένα απομονωμένο τμήμα ενός δικτύου. Το μοντέλο GW9-12 που προσφέρεται από την Anqiang Power διαθέτει μονοπολική δομή, μηχανισμό αγώγιμης λεπίδας και αυτοασφαλιζόμενο σχεδιασμό για πρακτικές εφαρμογές σε εξωτερικούς χώρους. Αυτό το άρθρο εξηγεί πώς λειτουργεί ο διακόπτης, πού χρησιμοποιείται, ποιες τεχνικές παράμετροι έχουν σημασία κατά την προμήθεια και πώς η σωστή εγκατάσταση και συντήρηση υποστηρίζουν τη μακροπρόθεσμη λειτουργική αξιοπιστία.
Ένας διακόπτης αποσύνδεσης εξωτερικού χώρου 12KV είναι μια συσκευή απομόνωσης υψηλής τάσης που χρησιμοποιείται σε ηλεκτρικά δίκτυα εξωτερικού χώρου. Ο πρωταρχικός σκοπός του είναι να δημιουργήσει ένα κενό απομόνωσης όταν ένα τμήμα κυκλώματος πρέπει να επιθεωρηθεί, να επισκευαστεί ή να συντηρηθεί. Η συσκευή εγκαθίσταται συνήθως σε συστήματα διανομής, υποσταθμούς και άλλες ηλεκτρικές εγκαταστάσεις μέσης τάσης.

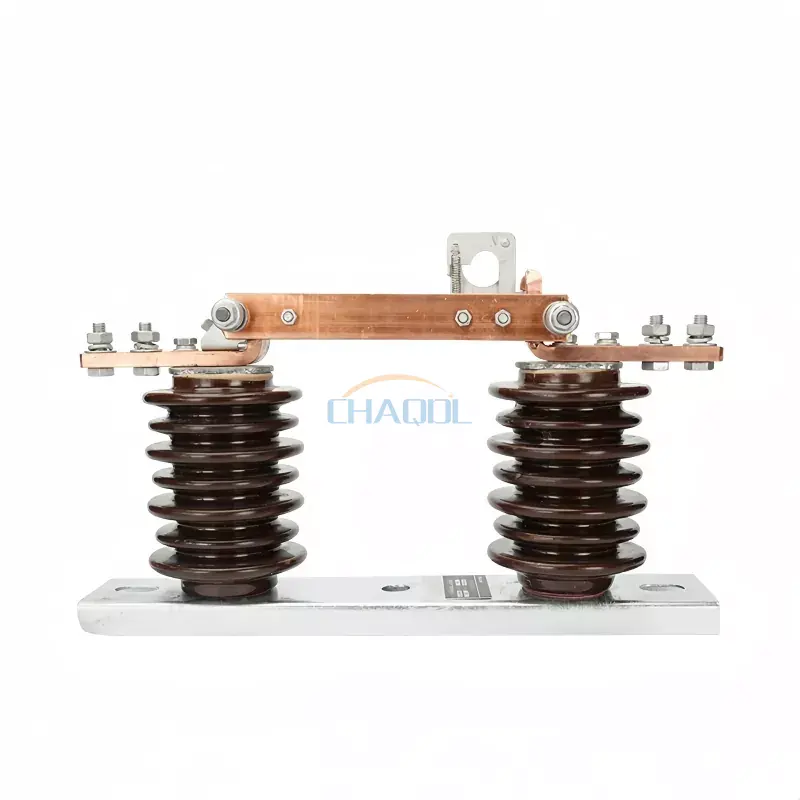

Το μοντέλο GW9-12 της Anqiang Power έχει σχεδιαστεί για μονοφασική λειτουργία σε συστήματα τριφασικών γραμμών. Ο μηχανισμός λειτουργίας του επιτρέπει στο εξουσιοδοτημένο προσωπικό να ανοίγει ή να κλείνει τον διακόπτη χρησιμοποιώντας ένα κατάλληλο μονωμένο άγκιστρο λειτουργίας, σύμφωνα με τις οδηγίες λειτουργίας του κατασκευαστή και τις ισχύουσες διαδικασίες ηλεκτρικής ασφάλειας.
Σε αντίθεση με έναν διακόπτη κυκλώματος, ένας συμβατικός διακόπτης αποσύνδεσης δεν έχει σχεδιαστεί για να διακόπτει το κανονικό ρεύμα φορτίου ή το ρεύμα βραχυκυκλώματος. Πρέπει επομένως να συντονίζεται με κατάλληλους διακόπτες κυκλώματος και άλλο προστατευτικό εξοπλισμό. Αυτή η διάκριση είναι κρίσιμη κατά το σχεδιασμό μιας ασφαλούς ακολουθίας μεταγωγής ή τον καθορισμό εξοπλισμού για ένα νέο έργο διανομής ισχύος.
Για μια ευρύτερη κατανόηση των επιλογών εξοπλισμού, οι αγοραστές μπορούν επίσης να ελέγξουν τη σειρά διακοπτών αποσύνδεσης υψηλής τάσης της Anqiang Power.
Η αρχή λειτουργίας ενός διακόπτη αποσύνδεσης εξωτερικού χώρου βασίζεται στη φυσική κίνηση των αγώγιμων επαφών. Όταν ο διακόπτης είναι κλειστός, η αγώγιμη λεπίδα του δημιουργεί την επιδιωκόμενη ηλεκτρική σύνδεση. Όταν ο διακόπτης ανοίγει υπό επιτρεπόμενες συνθήκες χωρίς φορτίο, η λεπίδα διαχωρίζεται από τη σταθερή επαφή, δημιουργώντας ένα ορατό κενό απομόνωσης.
Ο σχεδιασμός GW9-12 ενσωματώνει ένα σταθερό άγκιστρο λειτουργίας και έναν μηχανισμό αυτόματου κλειδώματος. Αυτά τα χαρακτηριστικά βοηθούν τον χειριστή να ελέγχει την ενέργεια μεταγωγής και μειώνει την πιθανότητα ακούσιας κίνησης όταν ο εξοπλισμός έχει εγκατασταθεί και συντηρηθεί σωστά.
Οι πραγματικές λειτουργίες μεταγωγής πρέπει να ακολουθούν τις εγκεκριμένες οδηγίες λειτουργίας του συστήματος. Ένα ορατό κενό επαφής από μόνο του δεν αντικαθιστά την επαλήθευση τάσης, τη γείωση όπου απαιτείται ή άλλα υποχρεωτικά μέτρα ηλεκτρικής ασφάλειας.
Ο ηλεκτρικός εξοπλισμός εξωτερικού χώρου πρέπει να συνδυάζει αξιόπιστη ηλεκτρική μόνωση με μηχανική σταθερότητα και περιβαλλοντική αντίσταση. Διάφορες σχεδιαστικές εκτιμήσεις είναι ιδιαίτερα σημαντικές κατά την αξιολόγηση ενός διακόπτη αποσύνδεσης εξωτερικού χώρου 12 KV.
Το GW9-12 χρησιμοποιεί μονοπολική διαμόρφωση που υποστηρίζει εγκατάσταση μεμονωμένων φάσεων σε συστήματα διανομής τριών φάσεων. Αυτή η διάταξη μπορεί να είναι κατάλληλη για διατάξεις δικτύων διανομής όπου ο σχεδιασμός εγκατάστασης απαιτεί ξεχωριστές συσκευές απομόνωσης τοποθετημένες σε φάση.
Η διάταξη ανοικτής επαφής παρέχει μια ορατή ένδειξη του διαχωρισμού μεταξύ των αγώγιμων στοιχείων. Αυτό βοηθά το προσωπικό να αναγνωρίσει την απομονωμένη θέση κατά τη διάρκεια των εξουσιοδοτημένων διαδικασιών συντήρησης, αν και οι επίσημοι έλεγχοι επαλήθευσης και ασφάλειας παραμένουν απαραίτητοι.
Ένας μηχανισμός αυτόματου κλειδώματος βοηθά στη διατήρηση της προβλεπόμενης μηχανικής θέσης και μειώνει τον κίνδυνο ακούσιας λειτουργίας. Η αποτελεσματικότητά του εξαρτάται από τη σωστή ρύθμιση, εγκατάσταση και τακτική επιθεώρηση.
Τα μονωτικά εξαρτήματα πρέπει να αντέχουν τις ηλεκτρικές καταπονήσεις που σχετίζονται με την ονομαστική τάση του συστήματος και τις περιβαλλοντικές συνθήκες στο χώρο εγκατάστασης. Η ρύπανση, η υγρασία, οι αλλαγές θερμοκρασίας και τα ζητήματα υπέρτασης που σχετίζονται με κεραυνούς θα πρέπει να περιλαμβάνονται στην επιλογή εξοπλισμού.
Ένα μονωμένο άγκιστρο λειτουργίας μπορεί να παρέχει μια απλή μέθοδο λειτουργίας για κατάλληλες εγκαταστάσεις. Η πραγματική ρύθμιση λειτουργίας, τα απαιτούμενα κενά και οι επιτρεπόμενες διαδικασίες πρέπει να επιβεβαιώνονται με βάση την τεκμηρίωση του εξοπλισμού και τα ισχύοντα πρότυπα ηλεκτρικής ασφάλειας.
Ένας διακόπτης αποσύνδεσης εξωτερικού χώρου 12 KV χρησιμοποιείται όπου ένα κατάλληλα ονομαστικό κύκλωμα μέσης τάσης απαιτεί σημείο απομόνωσης. Η καταλληλότητά του εξαρτάται από τον σχεδιασμό του ηλεκτρικού συστήματος, το περιβάλλον εγκατάστασης, τις διαδικασίες λειτουργίας και τις ισχύουσες απαιτήσεις κοινής χρήσης.
Στα εναέρια δίκτυα διανομής, οι διακόπτες αποσύνδεσης μπορούν να απομονώσουν επιλεγμένα τμήματα γραμμής για επιθεώρηση, συντήρηση ή προγραμματισμένη αντικατάσταση εξοπλισμού. Η σωστή τοποθέτηση μπορεί να βοηθήσει τις ομάδες συντήρησης να εργαστούν σε καθορισμένα τμήματα χωρίς να επηρεάζεται άσκοπα ολόκληρο το δίκτυο.
Οι υποσταθμοί χρησιμοποιούν διακόπτες αποσύνδεσης για τη δημιουργία σημείων απομόνωσης γύρω από επιλεγμένα κυκλώματα και εξοπλισμό. Οι μηχανικοί πρέπει να συντονίζουν τη συσκευή με διακόπτες κυκλώματος, ζυγούς, μετασχηματιστές, διακόπτες γείωσης, όπου ισχύει, και τη σειρά λειτουργίας του υποσταθμού.
Εργοστάσια, εγκαταστάσεις επεξεργασίας και άλλες βιομηχανικές εγκαταστάσεις ενδέχεται να χρησιμοποιούν δίκτυα διανομής μέσης τάσης για την τροφοδοσία μετασχηματιστών και κατάντη ηλεκτρικού εξοπλισμού. Ένας σωστά επιλεγμένος διακόπτης αποσύνδεσης μπορεί να υποστηρίξει την προγραμματισμένη συντήρηση παρέχοντας ένα κατάλληλο σημείο απομόνωσης.
Οι επιχειρήσεις κοινής ωφέλειας απαιτούν εξοπλισμό που ταιριάζει στις καθιερωμένες διαδικασίες μεταγωγής και στις πρακτικές συντήρησης. Η επιλογή θα πρέπει να λαμβάνει υπόψη τις τεχνικές προδιαγραφές της εταιρείας κοινής ωφέλειας, τις περιβαλλοντικές συνθήκες, τις απαιτήσεις επιθεώρησης και τα εγκεκριμένα πρότυπα εξοπλισμού.
Για έργα που χρειάζονται λειτουργίες διακοπής και προστασίας, οι μηχανικοί θα πρέπει να αξιολογούν τον κατάλληλο διακόπτη κυκλώματος ή τον κατάλληλο διακόπτη φορτίου αντί να υποθέτουν ότι ένας διακόπτης αποσύνδεσης μπορεί να εκτελέσει κάθε καθήκον μεταγωγής.
Οι τεχνικές προδιαγραφές καθορίζουν εάν ένας διακόπτης αποσύνδεσης είναι κατάλληλος για το προβλεπόμενο δίκτυο. Οι πληροφορίες προϊόντος για τη σειρά GW9-12 της Anqiang Power το προσδιορίζουν ως εξωτερικό διακόπτη αποσύνδεσης κατηγορίας 12KV. Το λεπτομερές χρονοδιάγραμμα αξιολόγησης θα πρέπει να επιβεβαιώνεται με την τρέχουσα τεχνική τεκμηρίωση του κατασκευαστή πριν από την παραγγελία.
| Παράμετρος | Τι πρέπει να επαληθεύσουν οι αγοραστές | Γιατί έχει σημασία |
|---|---|---|
| Μοντέλο | GW9-12 ή το καθορισμένο μοντέλο έργου | Επιβεβαιώνει την προβλεπόμενη διαμόρφωση του εξοπλισμού. |
| Ονομαστική τάση | Συμβατότητα με την τάση του συστήματος και την κατηγορία εξοπλισμού | Βοηθά στη διασφάλιση της κατάλληλης ηλεκτρικής μόνωσης και καταλληλότητας εφαρμογής. |
| Ονομαστικό ρεύμα | Διαβάθμιση συνεχούς ρεύματος που απαιτείται από το έργο | Καθορίζει την καταλληλότητα για τις επιδιωκόμενες κανονικές συνθήκες λειτουργίας. |
| Τάση αντοχής σε συχνότητα ισχύος | Δηλωμένη από τον κατασκευαστή βαθμολογία μόνωσης | Υποδεικνύει την καθορισμένη απόδοση μόνωσης υπό συνθήκες δοκιμής συχνότητας ισχύος. |
| Αντοχή στην τάση κεραυνών | Καθορισμένο επίπεδο μόνωσης παλμών | Υποστηρίζει την αξιολόγηση του συντονισμού της μόνωσης και των απαιτήσεων παροδικής υπέρτασης. |
| Βραχυχρόνιο ρεύμα αντοχής | Καθορισμένο μέγεθος και διάρκεια ρεύματος | Βοηθά στην αξιολόγηση της ικανότητας της συσκευής να αντέχει τα φαινόμενα ρεύματος σφάλματος ενώ είναι κλειστή. |
| Μηχανική αντοχή | Δηλωμένος αριθμός κύκλων λειτουργίας | Παρέχει μια αναφορά για μηχανική αντοχή κάτω από καθορισμένες συνθήκες δοκιμής. |
| Μηχανισμός λειτουργίας | Χειροκίνητη λειτουργία αγκίστρου ή άλλη εγκεκριμένη διάταξη | Καθορίζει τις λειτουργικές απαιτήσεις και τη συμβατότητα με τις διαδικασίες της τοποθεσίας. |
| Περιβαλλοντική καταλληλότητα | Υψόμετρο, ρύπανση, θερμοκρασία, άνεμος και συνθήκες εγκατάστασης | Βοηθά στην επιβεβαίωση ότι ο εξοπλισμός είναι κατάλληλος για την πραγματική τοποθεσία. |
Σπουδαίος:Ο παραπάνω πίνακας είναι μια λίστα ελέγχου προμηθειών και δεν υποκαθιστά ένα επαληθευμένο φύλλο αξιολόγησης προϊόντων. Οι αγοραστές θα πρέπει να ζητήσουν τις ακριβείς επιλογές ονομαστικής τρέχουσας ισχύος, τα επίπεδα μόνωσης, τις αξιολογήσεις αντοχής σε σύντομο χρονικό διάστημα, τις διαστάσεις και τα ισχύοντα πρότυπα για τη συγκεκριμένη διαμόρφωση που αναφέρεται.
Η επιλογή του σωστού διακόπτη αποσύνδεσης εξωτερικού χώρου 12 KV απαιτεί κάτι περισσότερο από την αντιστοίχιση μιας ονομασίας τάσης. Οι μηχανικοί και οι ομάδες προμηθειών θα πρέπει να αξιολογήσουν τις πλήρεις ηλεκτρικές και μηχανικές απαιτήσεις πριν οριστικοποιήσουν μια προδιαγραφή.
Ελέγξτε την ονομαστική τάση δικτύου, τη μέγιστη τάση συστήματος, το απαιτούμενο συνεχές ρεύμα και τις απαιτήσεις συντονισμού μόνωσης. Αυτές οι τιμές θα πρέπει να συνάδουν με το μονογραμμικό διάγραμμα και τις τεχνικές προδιαγραφές του έργου.
Προσδιορίστε το μελλοντικό ρεύμα βραχυκυκλώματος και την απαιτούμενη ικανότητα αντοχής βραχυκυκλώματος. Ένας διακόπτης αποσύνδεσης μπορεί να χρειαστεί να παραμείνει κλειστός όσο το ρεύμα σφάλματος αποκαθίσταται από προστατευτικό εξοπλισμό, επομένως οι ονομασίες αντοχής του πρέπει να είναι κατάλληλες για την εγκατάσταση.
Λάβετε υπόψη το υψόμετρο, τη θερμοκρασία περιβάλλοντος, την υγρασία, τους ατμοσφαιρικούς ρύπους, την έκθεση στο παράκτιο αλάτι και τα μηχανικά φορτία. Οι εξωτερικές εγκαταστάσεις ενδέχεται να απαιτούν ειδική μόνωση, αντιδιαβρωτική προστασία ή ρυθμίσεις τοποθέτησης για να πληρούν τις συνθήκες του χώρου.
Προσδιορίστε εάν το έργο απαιτεί χειροκίνητο διακόπτη, εναλλακτική διάταξη λειτουργίας ή διακόπτη γείωσης ως μέρος της διάταξης. Οι απαιτήσεις γείωσης θα πρέπει να αντιμετωπίζονται στο συνολικό σχεδιασμό του συστήματος αντί να θεωρείται ότι περιλαμβάνονται σε κάθε τυπική διαμόρφωση.
Ζητήστε το φύλλο δεδομένων προϊόντος, τα σχέδια διαστάσεων, τις οδηγίες εγκατάστασης, την τεκμηρίωση ρουτίνας και δοκιμής τύπου, όπου ισχύει, και λεπτομέρειες για τα σχετικά πρότυπα. Επιβεβαιώστε ότι η παρεχόμενη διαμόρφωση πληροί τις απαιτήσεις του τοπικού βοηθητικού προγράμματος ή της αρχής του έργου.
Η αξιόπιστη προμήθεια περιλαμβάνει επίσης τον έλεγχο της κατασκευαστικής συνέπειας, της τεχνικής επικοινωνίας, της διαθεσιμότητας ανταλλακτικών και της υποστήριξης μετά την πώληση. Η Anqiang Power προσφέρει μια σειρά από διακόπτες αποσύνδεσης και παρέχει οδηγίες επιλογής προϊόντων για διαφορετικές ηλεκτρικές εφαρμογές. Οι αγοραστές μπορούν να συζητήσουν τις απαιτήσεις του έργου μέσω της σειράς προϊόντων διακόπτη αποσύνδεσης.
Η σωστή εγκατάσταση και η τακτική επιθεώρηση συμβάλλουν στη διατήρηση της αξιοπιστίας λειτουργίας των διακοπτών αποσύνδεσης εξωτερικού χώρου. Τα διαστήματα συντήρησης θα πρέπει να ακολουθούν τις οδηγίες του κατασκευαστή, τις συνθήκες του εργοταξίου, τη συχνότητα λειτουργίας και τις απαιτήσεις του υπεύθυνου δικτύου ή του υπεύθυνου χειριστή της εγκατάστασης.
Όλες οι εργασίες εγκατάστασης και συντήρησης πρέπει να εκτελούνται από εξειδικευμένο προσωπικό σύμφωνα με εγκεκριμένη διαδικασία ασφαλείας. Το κύκλωμα πρέπει να τοποθετηθεί σε επαληθευμένη ασφαλή κατάσταση, με μέτρα απομόνωσης, δοκιμής τάσης, γείωσης και κλειδώματος να εφαρμόζονται όπως απαιτείται. Ποτέ μη θέτετε σε λειτουργία έναν συμβατικό διακόπτη αποσύνδεσης για να διακόψετε το ρεύμα φορτίου, εκτός εάν ο εξοπλισμός έχει σχεδιαστεί και αξιολογηθεί ειδικά για αυτήν την εργασία.
Η κύρια λειτουργία του είναι να απομονώνει ένα κατάλληλο κύκλωμα μέσης τάσης υπό συνθήκες χωρίς φορτίο και να παρέχει ένα ορατό κενό επαφής. Αυτό υποστηρίζει τη συντήρηση και την επιθεώρηση όταν χρησιμοποιείται με τις κατάλληλες διαδικασίες μεταγωγής, επαλήθευσης και γείωσης.
Ένας συμβατικός διακόπτης αποσύνδεσης δεν έχει σχεδιαστεί για να διακόπτει το κανονικό ρεύμα φορτίου ή το ρεύμα βραχυκυκλώματος. Ένας σωστά διαβαθμισμένος διακόπτης κυκλώματος ή άλλη κατάλληλη συσκευή μεταγωγής πρέπει να εκτελεί την απαιτούμενη εργασία διακοπής πριν τεθεί σε λειτουργία ο διακόπτης αποσύνδεσης.
Το GW9-12 της Anqiang Power είναι ένας εξωτερικός, μονοπολικός διακόπτης αποσύνδεσης υψηλής τάσης που προορίζεται για κατάλληλες εφαρμογές διανομής κατηγορίας 12KV. Μπορεί να χρησιμοποιηθεί για λειτουργία μεμονωμένων φάσεων σε συστήματα τριφασικών γραμμών, με την επιφύλαξη του εγκεκριμένου σχεδιασμού εγκατάστασης.
Οι βασικές παράμετροι περιλαμβάνουν την ονομαστική τάση, το ονομαστικό ρεύμα, την τάση αντοχής σε συχνότητα ισχύος, την τάση αντοχής σε κεραυνούς, το ρεύμα αντοχής βραχείας διάρκειας, τη μηχανική αντοχή, τον μηχανισμό λειτουργίας και την περιβαλλοντική καταλληλότητα. Οι ακριβείς τιμές πρέπει να επαληθεύονται στο φύλλο δεδομένων για το επιλεγμένο μοντέλο.
Η συχνότητα επιθεώρησης εξαρτάται από τις οδηγίες συντήρησης του κατασκευαστή, το περιβάλλον της τοποθεσίας, τη συχνότητα μεταγωγής και τις απαιτήσεις χρησιμότητας. Οι τακτικοί έλεγχοι θα πρέπει να καλύπτουν τη μόνωση, τις αγώγιμες επαφές, τις μηχανικές συνδέσεις, το υλικό τοποθέτησης και ενδείξεις υπερθέρμανσης ή διάβρωσης.
Παρέχετε την τάση του συστήματος, το απαιτούμενο ονομαστικό ρεύμα, το περιβάλλον εγκατάστασης, τις απαιτήσεις μόνωσης, τις απαιτήσεις αντοχής σε βραχυκύκλωμα, τη μέθοδο λειτουργίας, τη διαμόρφωση γείωσης, τα ισχύοντα πρότυπα και την ποσότητα του έργου. Τα σχέδια ή οι προδιαγραφές εξοπλισμού μπορούν να βοηθήσουν τον προμηθευτή να προτείνει μια κατάλληλη διαμόρφωση.
Ένας διακόπτης αποσύνδεσης εξωτερικού χώρου 12KV είναι ένα σημαντικό στοιχείο απομόνωσης σε δίκτυα διανομής μέσης τάσης. Η αξία του έγκειται στην παροχή ενός κατάλληλου σημείου απομόνωσης για συντήρηση, στην υποστήριξη σαφών διαδικασιών μεταγωγής και στην ενσωμάτωση με το ευρύτερο σύστημα προστασίας και γείωσης. Η επιλογή του σωστού μοντέλου απαιτεί προσεκτική επανεξέταση των ηλεκτρικών χαρακτηριστικών, της απόδοσης μόνωσης, του μηχανικού σχεδιασμού, των συνθηκών τοποθεσίας και των ισχυόντων προτύπων. Η σωστή εγκατάσταση, η κατάλληλη λειτουργία και η τακτική επιθεώρηση είναι εξίσου σημαντικά για την αξιόπιστη εξυπηρέτηση.
Εάν προμηθεύεστε έναν διακόπτη αποσύνδεσης εξωτερικού χώρου 12 KV για ένα έργο κοινής ωφέλειας, υποσταθμού ή βιομηχανικής διανομής, η Anqiang Power μπορεί να σας βοηθήσει να ελέγξετε τις απαιτήσεις της εφαρμογής σας και να προσδιορίσετε την κατάλληλη διαμόρφωση προϊόντος. Μοιραστείτε τις τεχνικές προδιαγραφές, τις συνθήκες λειτουργίας και τις απαιτήσεις ποσότητας με την ομάδα μας.Επικοινωνήστε μαζί μαςσήμερα για να συζητήσετε την επιλογή προϊόντων, να ζητήσετε λεπτομερή τεχνική τεκμηρίωση και να λάβετε μια προσφορά προσαρμοσμένη στο έργο σας.
