Διακόπτης κυκλώματος υποσταθμού 40,5KV με μετασχηματιστή ρεύματος

Ο διακόπτης κυκλώματος υποσταθμού ZW7-40.5 40,5 KV με μετασχηματιστή ρεύματος είναι ένας εξωτερικός διακόπτης κενού υψηλής τάσης που έχει σχεδιαστεί για υποσταθμούς, σταθμούς ηλεκτροπαραγωγής, βιομηχανικές εγκαταστάσεις και αστικά ή αγροτικά δίκτυα διανομής ηλεκτρικής ενέργειας. Συνδυάζει έναν διακόπτη κενού υψηλής απόδοσης με ενσωματωμένους μετασχηματιστές ρεύματος για να παρέχει αξιόπιστες λειτουργίες μεταγωγής, προστασίας, μέτρησης και ελέγχου για ηλεκτρικά συστήματα μέσης και υψηλής τάσης.

Ο διακόπτης κυκλώματος διαθέτει έναν επάνω μονωτή από πορσελάνη που στεγάζει τον διακόπτη κενού και έναν κάτω μονωτή στήριξης πορσελάνης που εξασφαλίζει εξαιρετική μηχανική αντοχή και απόδοση μόνωσης. Οι εξωτερικοί μετασχηματιστές ρεύματος επιτρέπουν την ακριβή παρακολούθηση του ρεύματος και τον συντονισμό προστασίας ενώ απλοποιούν τις εργασίες εγκατάστασης και συντήρησης.

Σχεδιασμένος για μακροχρόνια εξυπηρέτηση σε εξωτερικούς χώρους, αυτός ο διακόπτης κενού 40,5 KV προσφέρει εξαιρετική απόδοση στεγανοποίησης, ισχυρή αντοχή στη γήρανση, ανώτερη διηλεκτρική αντοχή και εξαιρετική περιβαλλοντική προσαρμοστικότητα. Η τεχνολογία διακοπής του κενού εξαλείφει τους κινδύνους πυρκαγιάς και έκρηξης, ενώ παρέχει μεγάλη διάρκεια ζωής ηλεκτρικής και μηχανικής λειτουργίας.

Διαθέσιμη σε ονομασίες τάσης 33KV, 35KV και 40,5KV, η σειρά ZW7 χρησιμοποιείται ευρέως για μεταγωγή ρεύματος φορτίου, προστασία υπερφόρτωσης, διακοπή βραχυκυκλώματος και απομόνωση συστήματος σε δίκτυα μεταφοράς και διανομής.

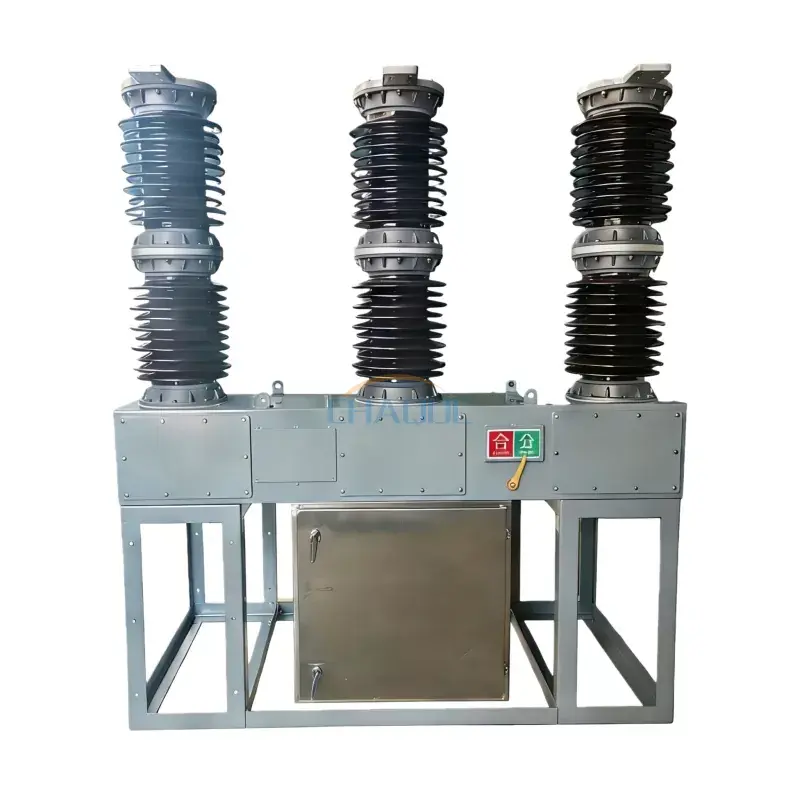

Διάγραμμα εμφάνισης προϊόντος

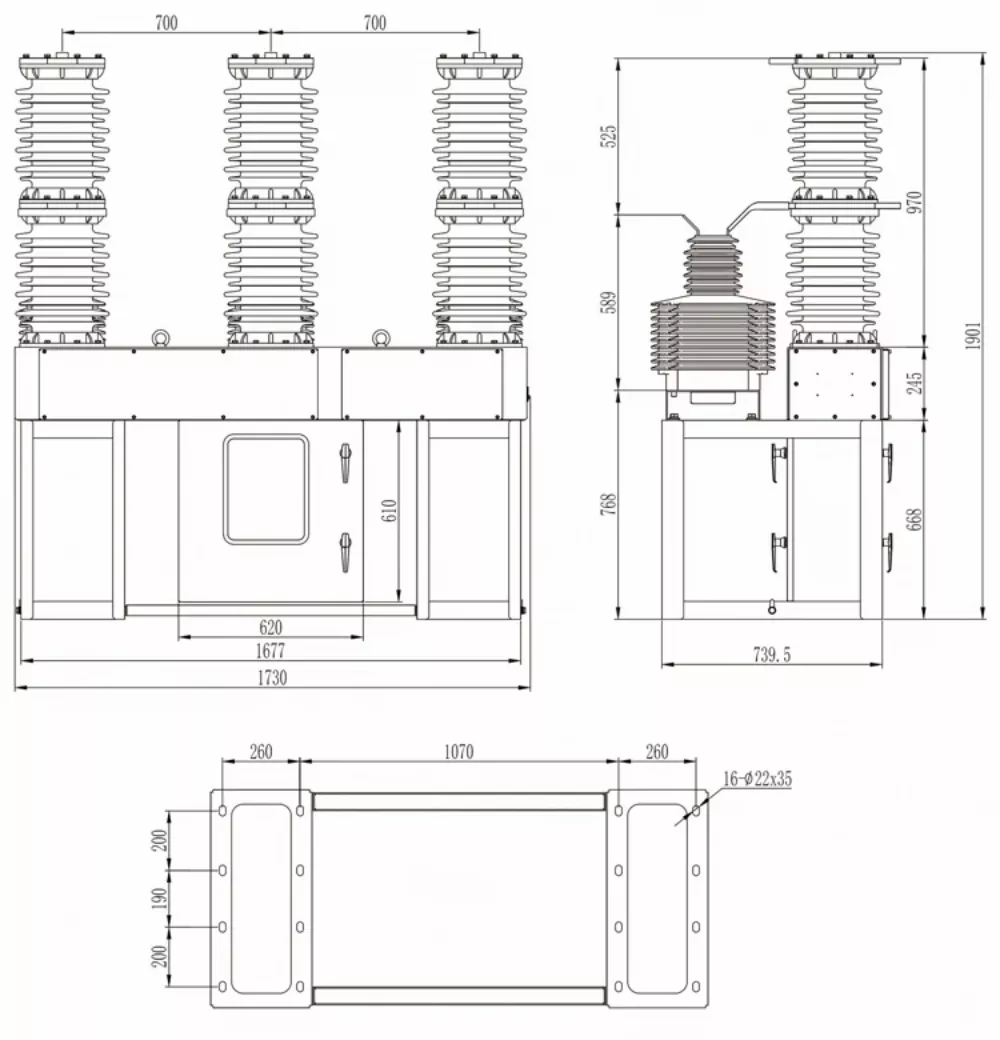

Σχέδιο διαστάσεων

Τεχνικές Παράμετροι

Χαρακτηριστικά προϊόντος

• Η προηγμένη τεχνολογία διακοπής κενού εξασφαλίζει αξιόπιστη κατάσβεση τόξου και απομόνωση σφαλμάτων.
• Οι ενσωματωμένοι μετασχηματιστές ρεύματος παρέχουν ακριβείς λειτουργίες μέτρησης, παρακολούθησης και προστασίας.
• Κατάλληλο για συστήματα διανομής μέσης και υψηλής τάσης 33KV, 35KV και 40,5KV.
• Οι μονωτήρες πορσελάνης υψηλής αντοχής προσφέρουν εξαιρετική απόδοση μόνωσης και μηχανική σταθερότητα.
• Ο σχεδιασμός του κλειστού διακόπτη κενού παρέχει μεγάλη διάρκεια ζωής και ελάχιστες απαιτήσεις συντήρησης.
• Εξαιρετική αντοχή στη γήρανση, την υγρασία, τη ρύπανση και τα σκληρά εξωτερικά περιβάλλοντα.
• Υποστηρίζει χειροκίνητη και μηχανοκίνητη λειτουργία για ευέλικτη ενσωμάτωση συστήματος.
• Η ανεξάρτητη δομή μετασχηματιστή ρεύματος απλοποιεί την επιθεώρηση, τη βαθμονόμηση, την αντικατάσταση και τη συντήρηση.
• Η υψηλή ικανότητα διακοπής βραχυκυκλώματος έως 31,5 KA εξασφαλίζει αξιόπιστη προστασία του συστήματος ισχύος.
• Χωρίς λάδι, χωρίς κίνδυνο έκρηξης και φιλική προς το περιβάλλον λειτουργία.

Εφαρμογές

Ο διακόπτης κυκλώματος υποσταθμού 40,5 KV με μετασχηματιστή ρεύματος χρησιμοποιείται ευρέως σε συστήματα ισχύος μέσης και υψηλής τάσης που απαιτούν αξιόπιστες λειτουργίες μεταγωγής, προστασίας και ελέγχου.

• Ηλεκτρικοί υποσταθμοί
• Δίκτυα μεταφοράς και διανομής ηλεκτρικής ενέργειας
• Έργα δικτύου κοινής ωφέλειας
• Υδροηλεκτρικοί σταθμοί
• Θερμοηλεκτρικοί σταθμοί
• Συστήματα παραγωγής αιολικής ενέργειας
• Έργα ηλιακής ενέργειας
• Μεταλλευτικές και μεταλλουργικές εγκαταστάσεις
• Βιομηχανικά εργοστάσια παραγωγής
• Συστήματα τροφοδοσίας σιδηροδρόμων και μεταφορών
• Αστικά και αγροτικά δίκτυα διανομής ηλεκτρικής ενέργειας

Τεχνικά Πλεονεκτήματα

Σε σύγκριση με τους παραδοσιακούς διακόπτες κυκλώματος λαδιού και τους διακόπτες κυκλώματος SF6, ο διακόπτης κενού εξωτερικού χώρου ZW7-40.5 προσφέρει ανώτερη λειτουργική αξιοπιστία, μειωμένες απαιτήσεις συντήρησης και μεγαλύτερη διάρκεια ζωής. Ο διακόπτης κενού σβήνει αποτελεσματικά τα τόξα μέσα σε έναν σφραγισμένο θάλαμο κενού, ελαχιστοποιώντας τη διάβρωση επαφής και βελτιώνοντας την απόδοση μεταγωγής.

Ο ενσωματωμένος σχεδιασμός μετασχηματιστή ρεύματος υποστηρίζει ακριβή προστασία ρελέ, παρακολούθηση σφαλμάτων, μέτρηση ρεύματος και αυτοματισμό συστήματος, καθιστώντας τον ιδανική λύση για σύγχρονες εφαρμογές έξυπνου δικτύου και διανομής ισχύος.

Με εξαιρετική διηλεκτρική αντοχή, υψηλή μηχανική αντοχή και σταθερή λειτουργία κάτω από απαιτητικές περιβαλλοντικές συνθήκες, ο διακόπτης κενού 40,5 KV είναι μια προτιμώμενη επιλογή για εταιρείες κοινής ωφέλειας, εργολάβους EPC και έργα ηλεκτρικής υποδομής παγκοσμίως.

Συχνές Ερωτήσεις

Σε τι χρησιμεύει ένας διακόπτης κενού 40,5 KV;

Ένας διακόπτης κενού 40,5 KV χρησιμοποιείται για την προστασία και τον έλεγχο συστημάτων ισχύος μέσης και υψηλής τάσης διακόπτοντας τα ρεύματα φορτίου, τα ρεύματα υπερφόρτωσης και τα ρεύματα σφάλματος βραχυκυκλώματος σε υποσταθμούς και δίκτυα διανομής ηλεκτρικής ενέργειας.

Γιατί ένας μετασχηματιστής ρεύματος είναι ενσωματωμένος στον διακόπτη κυκλώματος;

Ο ενσωματωμένος μετασχηματιστής ρεύματος παρέχει ακριβή μέτρηση ρεύματος, είσοδο ρελέ προστασίας, παρακολούθηση σφαλμάτων και λειτουργίες ελέγχου αυτοματισμού, βελτιώνοντας τη συνολική ασφάλεια του συστήματος και τη λειτουργική απόδοση.

Ποια είναι τα πλεονεκτήματα των αυτόματων διακοπτών κενού;

Οι διακόπτες κενού παρέχουν γρήγορη εξάλειψη του τόξου, μεγάλη διάρκεια ζωής, χαμηλές απαιτήσεις συντήρησης, υψηλή αξιοπιστία, φιλικότητα προς το περιβάλλον και ανώτερη ηλεκτρική απόδοση σε σύγκριση με τις συμβατικές τεχνολογίες.

Μπορεί ο διακόπτης κυκλώματος ZW7-40.5 να εγκατασταθεί σε εξωτερικούς χώρους;

Ναί. Ο διακόπτης κενού εξωτερικού χώρου ZW7-40.5 είναι ειδικά σχεδιασμένος για εγκατάσταση σε εξωτερικούς χώρους και μπορεί να αντέξει διάφορες περιβαλλοντικές συνθήκες, συμπεριλαμβανομένων των διακυμάνσεων της θερμοκρασίας, της υγρασίας και της ρύπανσης.

Ποιες βιομηχανίες χρησιμοποιούν συνήθως διακόπτες κυκλώματος υποσταθμού 40,5 KV;

Αυτοί οι διακόπτες κυκλώματος χρησιμοποιούνται ευρέως σε επιχειρήσεις κοινής ωφέλειας, υποσταθμούς, μονάδες παραγωγής ηλεκτρικής ενέργειας, έργα ανανεώσιμων πηγών ενέργειας, εξορυκτικές εργασίες, βιομηχανικές εγκαταστάσεις, υποδομές μεταφορών και συστήματα διανομής ηλεκτρικής ενέργειας μεγάλης κλίμακας.
