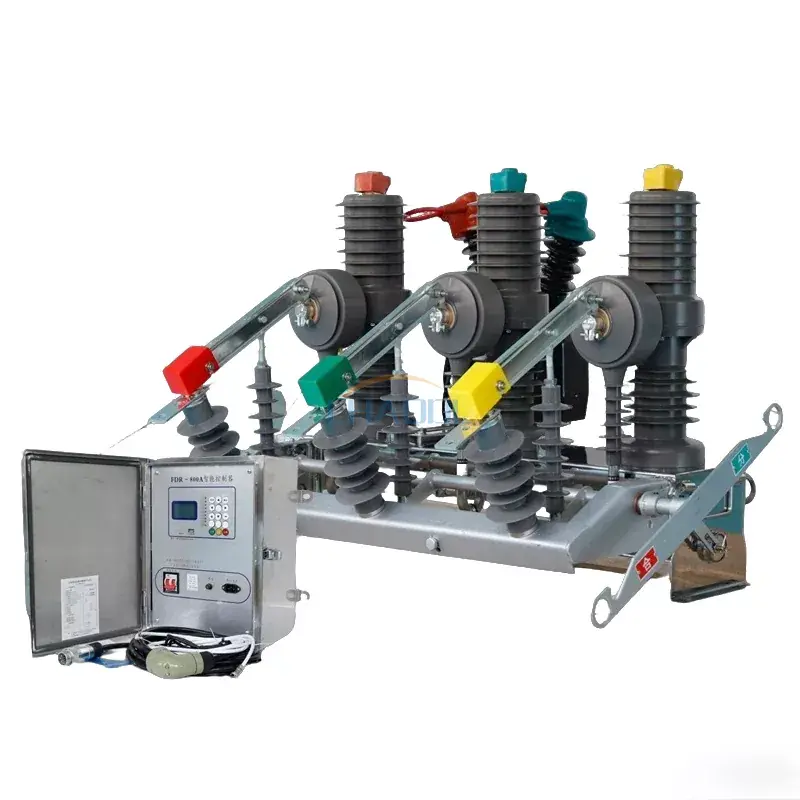

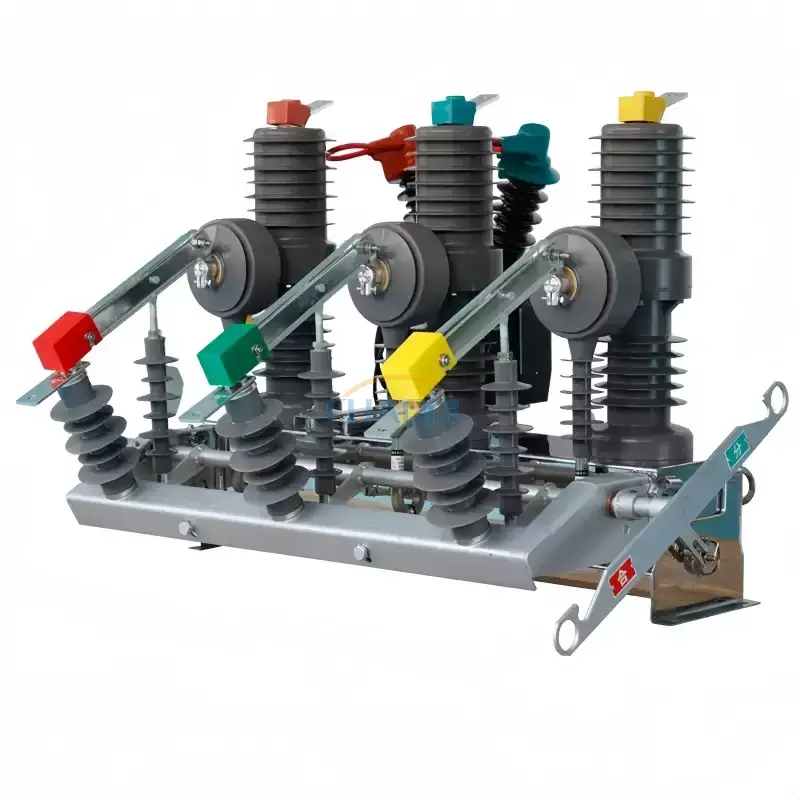

Ο διακόπτης μόνιμου μαγνήτη εξωτερικού χώρου διαθέτει μοντέλα προϊόντων ZW32-12G ή ZW32-24G. Είναι μια τριφασική συσκευή μεταγωγής εξωτερικού AC 50Hz με ονομαστική τάση 12KV ή 24KV. Ο διακόπτης μόνιμου μαγνήτη εξωτερικού χώρου είναι κατάλληλος για εναλλαγή διαφόρων τύπων ρευμάτων φορτίου και συχνών περιστάσεων λειτουργίας και μπορεί επίσης να χρησιμοποιηθεί στην κατασκευή και ανακαίνιση εξοπλισμού ισχύος σε αστικά δίκτυα ηλεκτρικής ενέργειας, αγροτικά δίκτυα ηλεκτρικής ενέργειας, ορυχεία και σιδηροδρόμους.
|

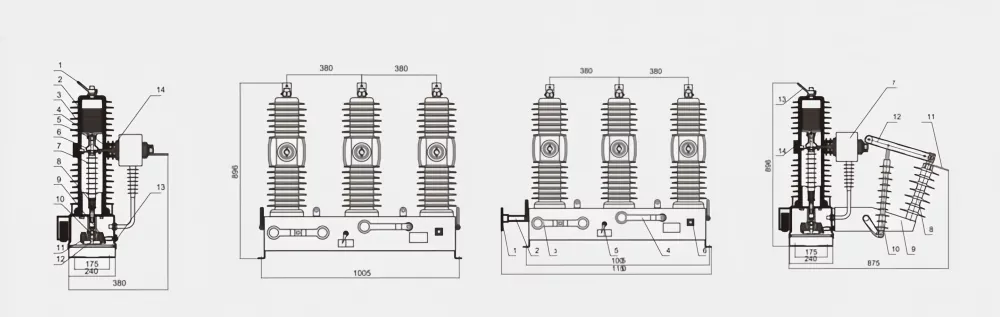

1-Επάνω έξοδος 2-Διακόπτης κενού 3-Μονωτικός σωλήνας 4-Κάτω γραμμή εξόδου 5-αγώγιμο κλιπ 6-Απαλή σύνδεση 7-Μονωτική ράβδος έλξης 8-Ελατήριο πίεσης επαφής 9-Ελατήριο ανοίγματος 10-Πίνακας σύνδεσης προγράμματος οδήγησης 11-Άξονας εξόδου μηχανισμού 12-Μηχανισμός λειτουργίας 13-Θεσμικό κουτί 14-Μετασχηματιστής ρεύματος |
1-Χερουλή χειρισμού 2-Απομονωμένος άξονας Χειροκίνητη λαβή ανοίγματος και κλεισίματος διακόπτη 3 κυκλωμάτων Λαβή αποθήκευσης ενέργειας με διακόπτη 4 5-Οδηγίες διαχωρισμού και συνδυασμού 6-Βύσμα καλωδίωσης 7-Μετασχηματιστής ρεύματος 8-Μονωτικό 9-Σχάρα απομόνωσης 10-Μονωτική ράβδος δείγματος 11-Μπλοκ ακροδεκτών (πλευρά εισόδου) 12-Λάμα απομόνωσης 13-Μπλοκ ακροδεκτών (άκρο εξόδου) 14-Διακόπτης |
|
Όνομα έργου |
Τιμή παραμέτρου |
|
Ονομαστική τάση |
12/24 kV |
|
Ονομαστική συχνότητα |
50Hz |
|
Ονομαστικό ρεύμα |
630/1250Α |
|
Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος |
20/25 kA |
|
Ονομαστικό ρεύμα αντοχής αιχμής (τιμή αιχμής) |
50/63 kA |
|
Ονομαστική τιμή αιχμής για βραχυκύκλωμα |
50/63 kA |
|
Ονομαστική ακολουθία λειτουργίας |
0-0,3s-CO-180s-CO |
|
Μηχανική ζωή |
10.000 φορές |
|
Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος και αριθμός λειτουργιών διακοπής |
20 φορές |
|
Δοκιμή τάσης αντοχής συχνότητας ισχύος 1 λεπτού για δευτερεύον κύκλωμα |
2kV |
|
Ανθεκτική τιμή αιχμής σε παλμό κεραυνού |
125/145kA |
|
Βάρος |
115 κιλά |
