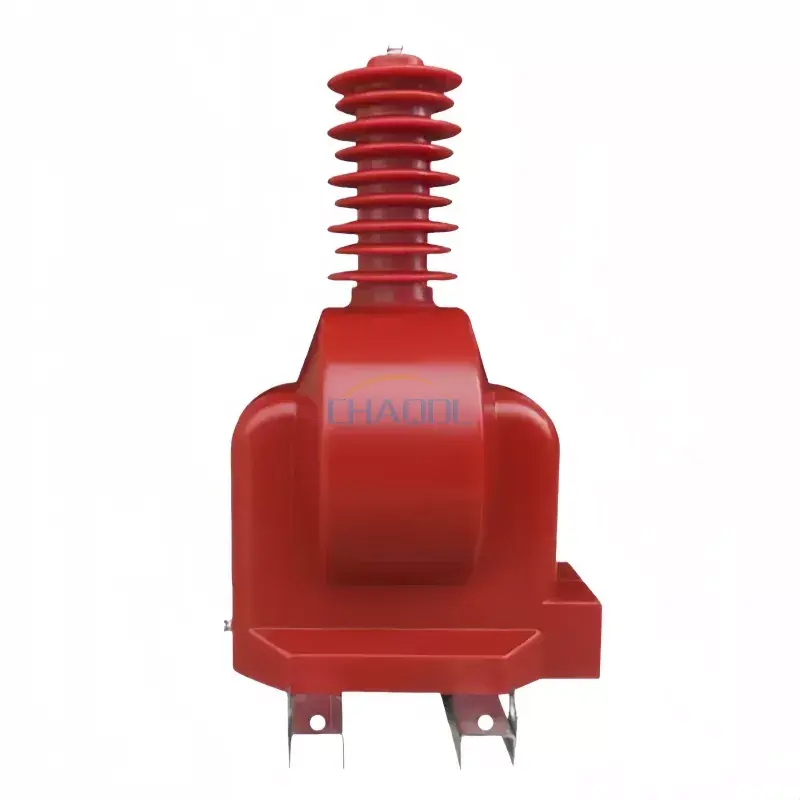

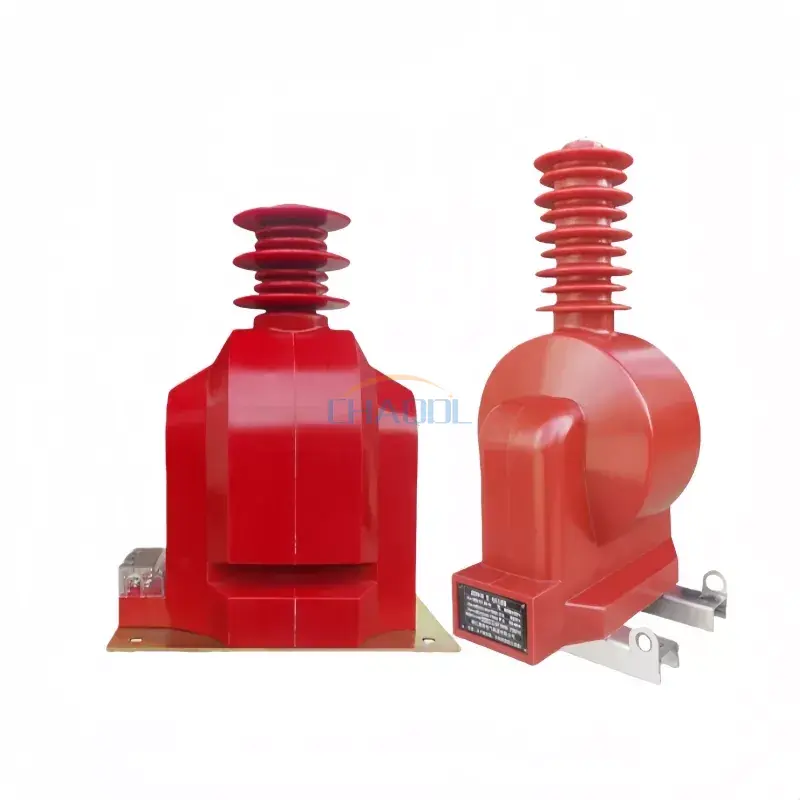

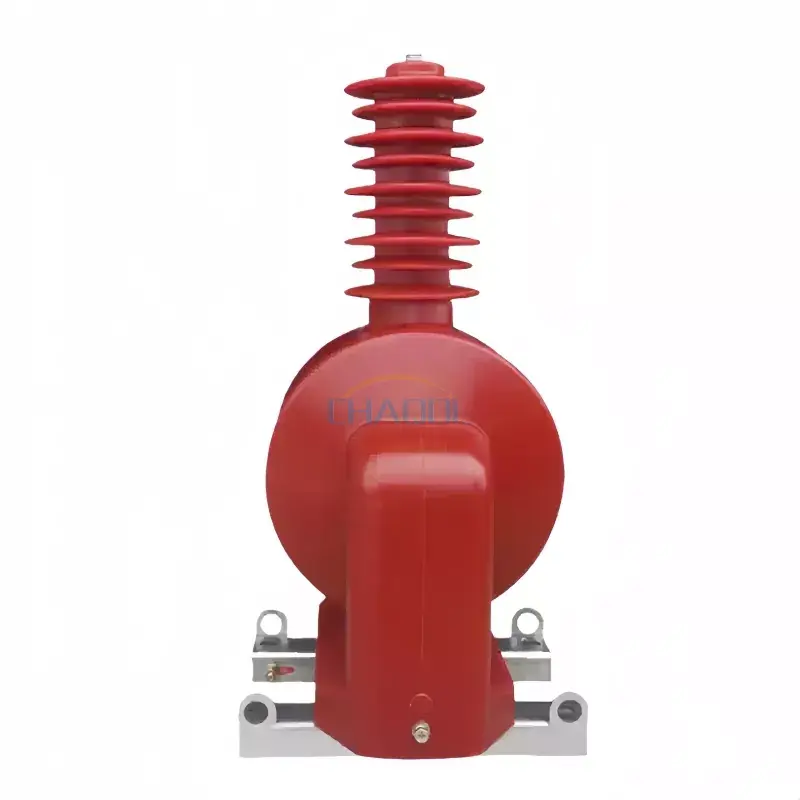

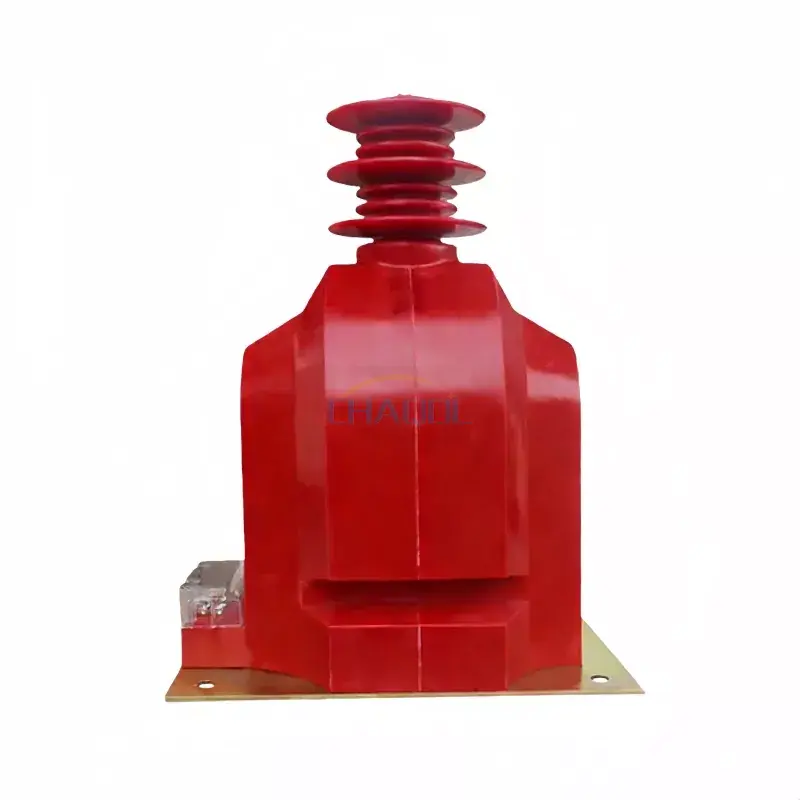

Μετασχηματιστής τάσης 36KV εξωτερικού χώρου ξηρού τύπου

Model:JDZXW-35

Η Anqiang Power είναι κατασκευαστής στην Κίνα μετασχηματιστή τάσης 36KV εξωτερικού χώρου ξηρού τύπου. Αυτός ο εξωτερικός μετασχηματιστής τάσης κατασκευάζεται χρησιμοποιώντας εποξειδική ρητίνη που είναι ανθεκτική στο τόξο, στην υπεριώδη ακτινοβολία και στη γήρανση, ειδική για εξωτερικούς χώρους μέσω χύτευσης κενού. Η πλήρως κλειστή δομή του τύπου κολόνας είναι ανθεκτική στη ρύπανση και την υγρασία. Επιπλέον, κάθε μετασχηματιστής από την Anqiang Electric υποβάλλεται σε δύο εργοστασιακές δοκιμές για να διασφαλίσει την ποιότητα του προϊόντος, αποδεικνύοντας τη δέσμευσή τους στον σχολαστικό σχεδιασμό του προϊόντος.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Anqiang Powerπαρουσιάζει τη σειρά JDZX(F), premiumΜετασχηματιστής τάσης εξωτερικού ξηρού τύπου 36KVσχεδιασμένο για τριφασικά συστήματα ισχύος AC 50/60Hz. Σχεδιασμένος με προηγμένη τεχνολογία χύτευσης κενού εποξειδικής ρητίνης, αυτός ο μετασχηματιστής τάσης εξωτερικού χώρου προσφέρει ακριβή μέτρηση τάσης, αξιόπιστη απόδοση μόνωσης και μακροπρόθεσμη λειτουργική σταθερότητα κάτω από σκληρές περιβαλλοντικές συνθήκες. Είτε χρησιμοποιείτε υποσταθμό, σύστημα συλλογής ανανεώσιμων πηγών ενέργειας (αιολική/ηλιακή), είτε βιομηχανικό δίκτυο διανομής ενέργειας, η σειρά JDZX παρέχει ακριβή σήματα τάσης για εφαρμογές μέτρησης, προστασίας και ελέγχου.

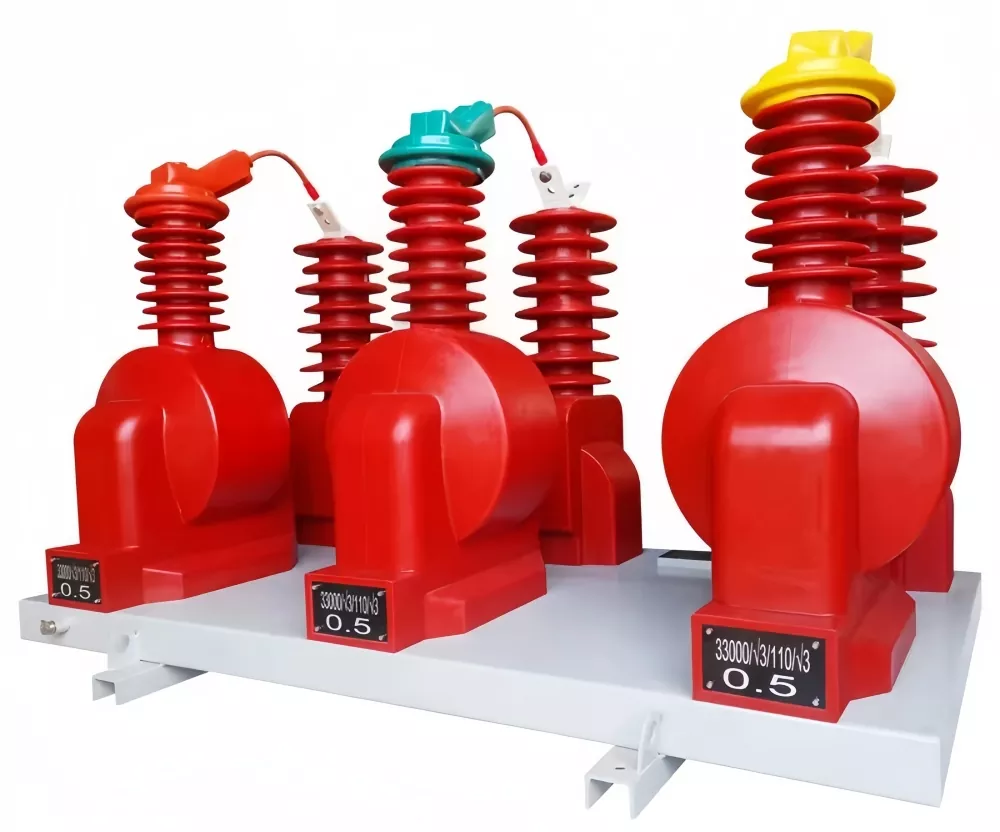

Anqiang Power JDZX series 36KV outdoor dry type voltage transformer epoxy resin casting

JDZX vs Traditional Oil-Immersed VT: Γιατί να γίνει αναβάθμιση σε ξηρό τύπο;

JDZX Dry Type VT

Σχέδιο χύτευσης εποξειδικής ρητίνης

✓ Χωρίς συντήρηση– Δεν υπάρχει κίνδυνος διαρροής λαδιού
✓ Αντιπυρικά & εκρηκτικά– Ασφαλές για εφαρμογές σε εξωτερικούς χώρους
✓ Αντισυμπύκνωση– Η χύτευση εποξειδικής ρητίνης αντέχει στην υγρασία
✓ Φιλικό προς το περιβάλλον– Δεν υπάρχει κίνδυνος μόλυνσης λαδιού

Βυθισμένο σε λάδι VT

Σχεδιασμός συμβατικού λαδιού

✓ Απαιτεί περιοδικό έλεγχο λαδιού
✓ Κίνδυνος διαρροής λαδιού και πυρκαγιάς
✓ Πιο βαρύ και ογκώδες
✓ Ανησυχίες σχετικά με τη διάθεση του περιβάλλοντος

📍 Οδηγός εφαρμογής και επιλογής: Σενάρια πραγματικού κόσμου

✅ Σενάριο 1: Υποσταθμός 35kV/36kV (Μέτρηση & Προστασία)
ΧρήσηΜετασχηματιστής τάσης σειράς JDZXσε εισερχόμενους και εξερχόμενους τροφοδότες. Παρέχει ακριβή σήματα τάσης για μέτρηση ενέργειας (κατηγορία ακρίβειας 0,2/0,5) και ρελέ προστασίας (3P/6P). Ο εξωτερικός σχεδιασμός ξηρού τύπου αντέχει το άμεσο ηλιακό φως, τη βροχή και τις διακυμάνσεις της θερμοκρασίας.

✅ Σενάριο 2: Σύστημα συλλογής αιολικής/ηλιακής ενέργειας
Τα έργα ανανεώσιμων πηγών ενέργειας απαιτούν αξιόπιστη παρακολούθηση της τάσης στο σημείο διασύνδεσης. Ο εξωτερικός ξηρός τύπος VT JDZX προσφέρει εξαιρετική απόδοση κατά της συμπύκνωσης, καθιστώντας το ιδανικό για τοποθέτηση σε εξωτερικούς χώρους σε παράκτια περιβάλλοντα ή περιβάλλοντα υψηλής υγρασίας.

✅ Σενάριο 3: Βιομηχανική Διανομή Ενέργειας (Εξόρυξη, Τσιμέντο, Χάλυβας)
Για βιομηχανικές εγκαταστάσεις με δύσκολες συνθήκες λειτουργίας, ο μετασχηματιστής χυτευμένης τάσης εποξειδικής ρητίνης παρέχει λειτουργία χωρίς συντήρηση, μειώνοντας το χρόνο διακοπής λειτουργίας και το λειτουργικό κόστος.

📋 Τεχνικές Παράμετροι

Όνομα έργου	Τιμή παραμέτρου
	JDZX(F)-36	JDZX(F)-40,5
Ονομαστική τάση	36/√3 KV	40,5/√3 KV
Υψηλότερη τάση για εξοπλισμό	40,5 KV
Ονομαστική συχνότητα	50 / 60 HZ
Ονομαστική δευτερεύουσα τάση	100/√3 V ή 110/√3 V
Περιέλιξη υπολειπόμενης τάσης	100/3 V ή 110/3 V
Κατηγορία ακρίβειας	0,2 / 0,5 / 1 / 3P / 6P
Ονομαστικός συντελεστής τάσης	1,2 συνεχόμενο, 1,5 για 30s
Ονομαστικό επίπεδο μόνωσης	95/185 KV (LI/AC)
Τάση αντοχής συχνότητας ισχύος	95 KV (στεγνό) / 85 KV (υγρό)
Αντοχή στην τάση κεραυνών	185 KV (αιχμή)
Απόσταση ερπυσμού	≥ 900 mm (ρύπανση κατηγορίας II / III)
Κατηγορία προστασίας / κατηγορία περιβλήματος	IP54
Εύρος θερμοκρασίας περιβάλλοντος	-40°C έως +55°C
Μονωτικό υλικό	Εποξειδική ρητίνη (χύτευση υπό κενό)
Τυπική συμμόρφωση	GB/T 20840, IEC 61869

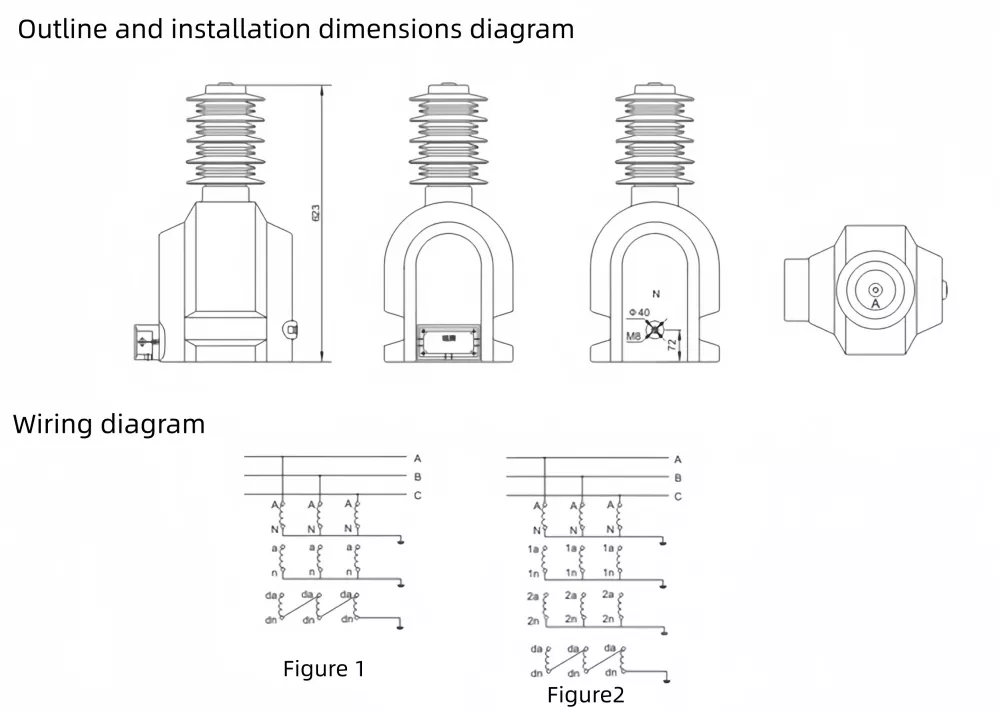

📐 Σχέδιο Διαστάσεων Προϊόντος & Εγκατάστασης

36KV outdoor dry type voltage transformer dimensions drawing JDZX series

Στοιχεία μηχανικής διάταξης σειράς JDZX:
1. Σώμα χύτευσης εποξειδικής ρητίνης
2. Πρωτεύον τερματικό (H1/H2)
3. Δευτερεύον κουτί ακροδεκτών (IP54)
4. Τερματικό γείωσης
5. Βάση στήριξης
6. Πτερύγια επέκτασης απόστασης ερπυσμού
7. Πινακίδα
8. Προεξοχές ανύψωσης

Η σειρά JDZX διαθέτει ασυμπαγής, ανθεκτικός στις καιρικές συνθήκες σχεδιασμόςπου τοποθετείται απευθείας σε εξωτερικούς στύλους ή κατασκευές υποσταθμών. ΟΔευτερεύον κουτί ακροδεκτών με βαθμολογία IP54παρέχει προστασία από την είσοδο σκόνης και νερού, εξασφαλίζοντας αξιόπιστη λειτουργία σε εξωτερικούς χώρους. Οχύτευση κενού εποξειδικής ρητίνηςδιαδικασία εξαλείφει τα κενά και εξασφαλίζει ανώτερη απόδοση μόνωσης.

🏭 Γιατί Anqiang Power; – Ο αξιόπιστος συνεργάτης σας για μετασχηματιστές τάσης

Εργοστασιακά απευθείας– Χωρίς μεσάζοντα, ανταγωνιστική τιμολόγηση και σύντομος χρόνος παράδοσης (15-25 ημέρες).
Δοκιμασμένος τύπος– GB/T 20840, συμβατό με το IEC 61869, πλήρως πιστοποιημένο.
Έτοιμη η προσαρμογή– Κατηγορία ακρίβειας, δευτερεύουσες ονομασίες τάσης, ειδικές διαμορφώσεις κιβωτίων ακροδεκτών, επωνυμία OEM.
Παγκόσμιες αναφορές– Παρέχεται στη Νοτιοανατολική Ασία, Μέση Ανατολή, Αφρική, Νότια Αμερική.

📌 Πραγματικές αναφορές έργου:

✅ Φιλιππίνες– 150+ μονάδες VT ξηρού τύπου 36kV εξωτερικού χώρου που παρέχονται στο NGCP για έργο αναβάθμισης μετρήσεων υποσταθμού (2023–2024).

✅ Πακιστάν– 80 σετ μετασχηματιστών τάσης σειράς JDZX που αναπτύσσονται σε υποσταθμούς συλλογής ηλιακών σταθμών παραγωγής ενέργειας (έργο 50 MW, περιοχή Bahawalpur).

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ μετασχηματιστών τάσης ξηρού τύπου και βυθισμένου στο λάδι;
Α: Τα VT ξηρού τύπου χρησιμοποιούν μόνωση χύτευσης εποξειδικής ρητίνης – χωρίς συντήρηση, πυρίμαχα και φιλικά προς το περιβάλλον. Τα VT βυθισμένα στο λάδι απαιτούν περιοδικό έλεγχο λαδιού και ενέχουν κινδύνους διαρροής/πυρκαγιά. Για εφαρμογές 36kV σε εξωτερικούς χώρους, προτιμάται όλο και περισσότερο ο ξηρός τύπος.

Ε2: Ποιες κατηγορίες ακρίβειας είναι διαθέσιμες για τη σειρά JDZX;
Α: Τα 36kV ξηρού τύπου VT εξωτερικού χώρου προσφέρουν κλάση ακρίβειας 0,2 (μέτρηση ακριβείας), 0,5 (γενική μέτρηση), 1 (βιομηχανική), 3P/6P (προστασία). Μπορούμε να προσαρμόσουμε με βάση τις συγκεκριμένες απαιτήσεις σας.

Ε3: Ποια είναι η απόσταση ερπυσμού αυτού του μετασχηματιστή τάσης;
Α: Ο τυπικός σχεδιασμός παρέχει απόσταση ερπυσμού ≥900mm, κατάλληλη για περιβάλλοντα ρύπανσης κατηγορίας II/III. Για περιοχές με μεγάλο υψόμετρο ή έντονη ρύπανση, μπορούμε να επεκτείνουμε την απόσταση ερπυσμού κατόπιν αιτήματος.

Ε4: Είναι αυτό το VT κατάλληλο για χρήση σε εξωτερικούς χώρους σε δύσκολες καιρικές συνθήκες;
Α: Ναι. Η σειρά JDZX διαθέτει δευτερεύον κουτί ακροδεκτών με πιστοποίηση IP54 και χύτευση εποξειδικής ρητίνης που αντέχει το άμεσο ηλιακό φως, τη βροχή, τη συμπύκνωση και τις διακυμάνσεις θερμοκρασίας από -40°C έως +55°C.

Ε5: Παρέχετε υπηρεσία OEM/ODM για μετασχηματιστές τάσης;
Α: Απολύτως. Προσφέρουμε προσαρμοσμένες αναλογίες δευτερεύουσας τάσης, διαμορφώσεις κλάσης ακρίβειας, ειδικά κουτιά ακροδεκτών και επώνυμες πινακίδες. Τα δείγματα προπαραγωγής είναι διαθέσιμα με χρόνο παράδοσης 7-10 ημερών.

📩 Χρειάζεστε μια προσαρμοσμένη λύση μετασχηματιστή τάσης 36 kV;

Πείτε μας την κατηγορία ακρίβειας, τη δευτερεύουσα ονομαστική τάση και το περιβάλλον εγκατάστασης. Θα απαντήσουμε εντός 24 ωρών.
