Διακόπτης κυκλώματος τύπου 66KV SF6

Ο διακόπτης κυκλώματος SF6 τύπου δεξαμενής 66KV (Μοντέλο: LW36-66) είναι ένας εξωτερικός διακόπτης υψηλής τάσης σχεδιασμένος για συστήματα μετάδοσης και διανομής ισχύος 66KV με ονομαστική συχνότητα 50Hz AC. Χρησιμοποιώντας το αέριο SF6 τόσο ως μέσο μόνωσης όσο και ως μέσο κατάσβεσης τόξου, παρέχει αξιόπιστη μεταγωγή, διακοπή σφάλματος και προστασία για υποσταθμούς, δίκτυα ηλεκτρικής ενέργειας, βιομηχανικές εγκαταστάσεις και έργα ανανεώσιμων πηγών ενέργειας. Ο διακόπτης κυκλώματος μπορεί επίσης να χρησιμοποιηθεί ως διακόπτης σύνδεσης διαύλου και για εφαρμογές μεταγωγής συστοιχίας πυκνωτών.

Σχεδιασμένο με συμπαγή δομή δεξαμενής υπό τάση, το LW36-66 ελαχιστοποιεί τον χώρο εγκατάστασης, ενώ προσφέρει εξαιρετική ηλεκτρική απόδοση και μακροπρόθεσμη λειτουργική αξιοπιστία. Ο προηγμένος μηχανισμός λειτουργίας του ελατηρίου, ο χαμηλός ρυθμός διαρροής SF6 και ο φιλικός προς τη συντήρηση σχεδιασμός το καθιστούν ιδανική λύση για σύγχρονα δίκτυα μετάδοσης υψηλής τάσης που απαιτούν ασφαλή, αποτελεσματική και σταθερή λειτουργία.

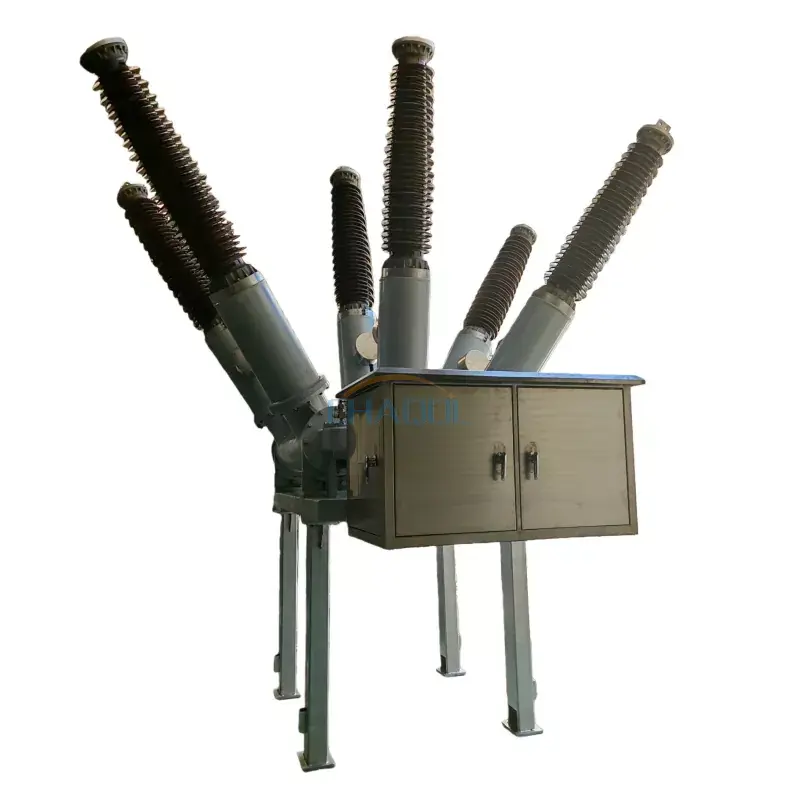

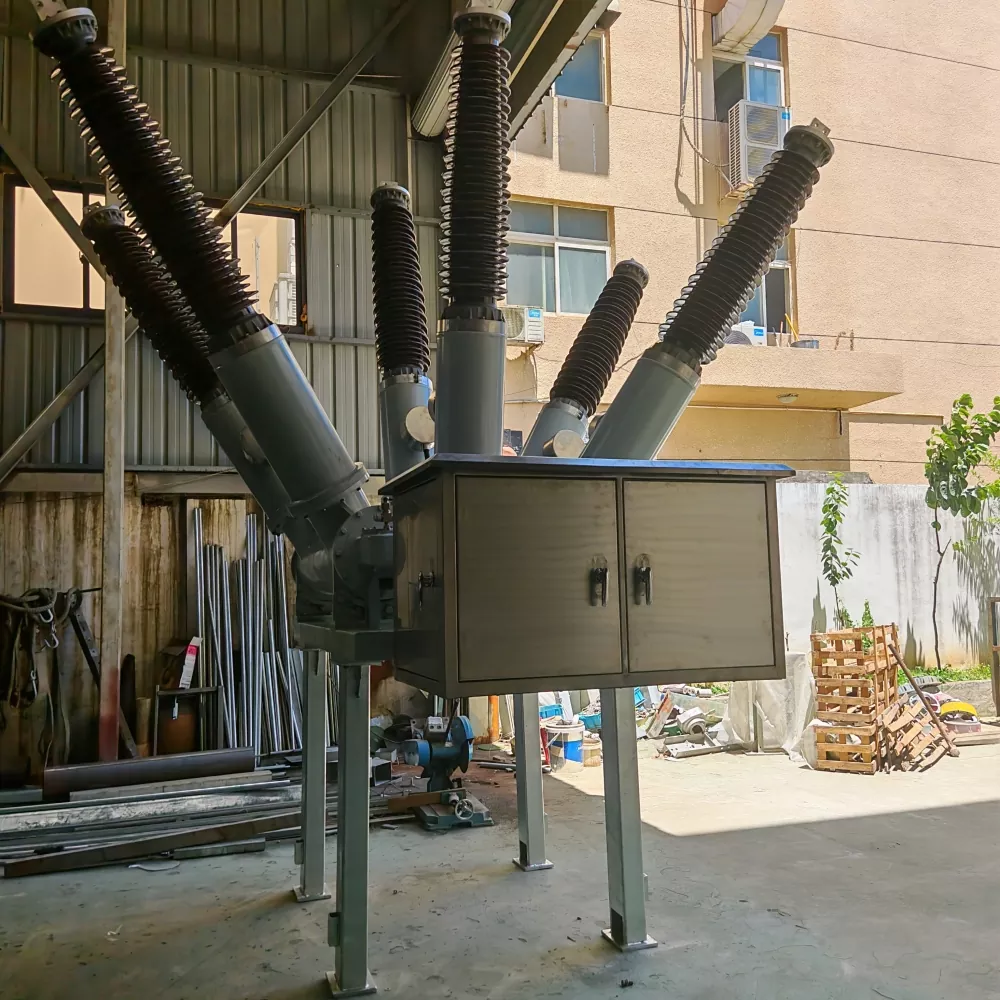

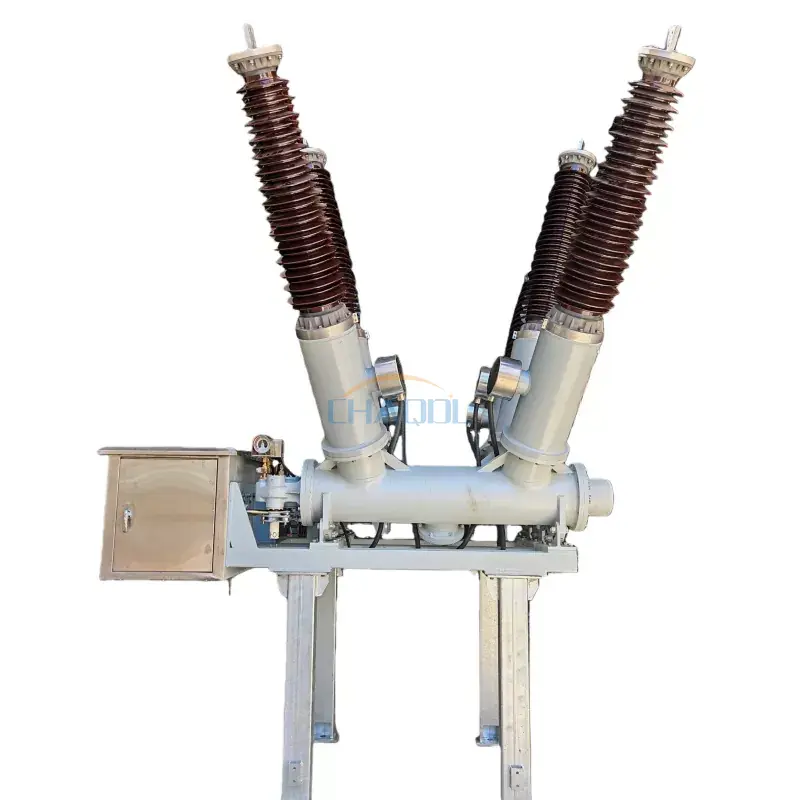

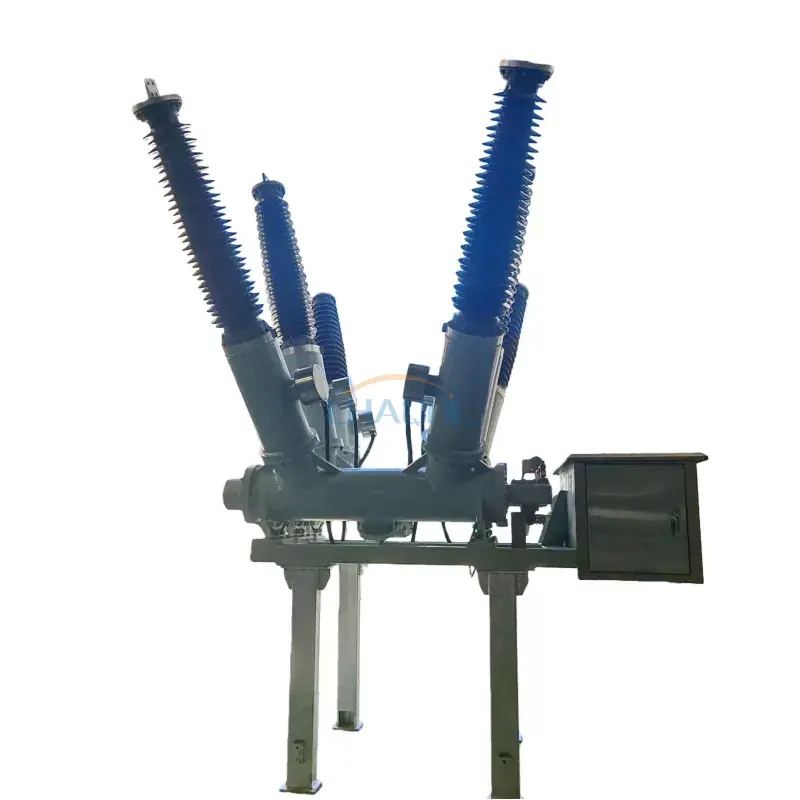

Πραγματική φωτογραφία προϊόντος

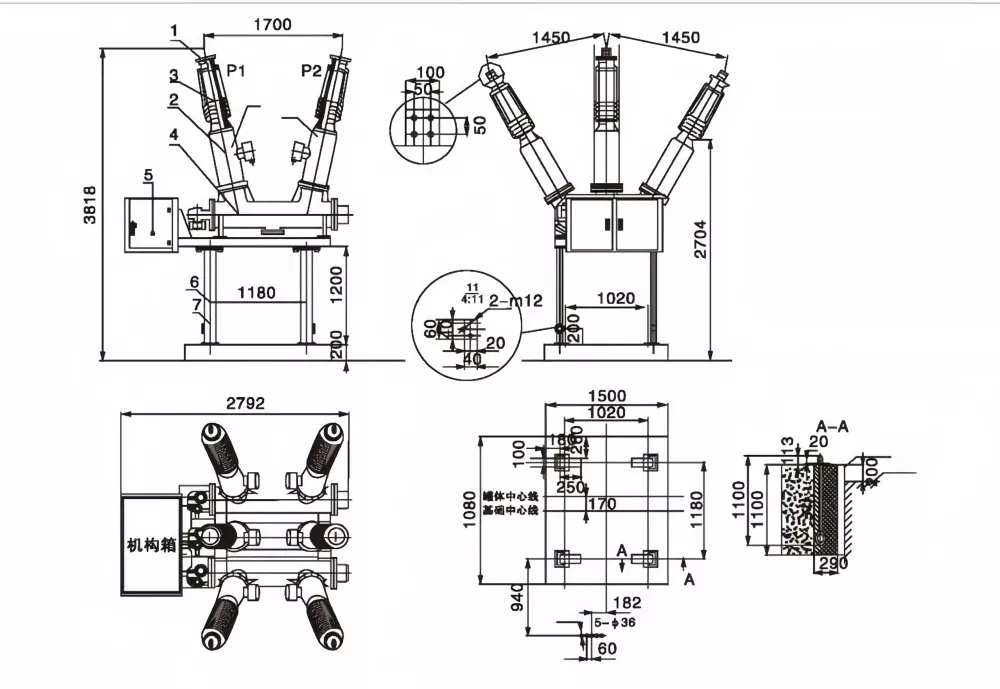

Διάγραμμα διαστάσεων προϊόντος

Κύρια Δομή

• Επιχρυσωμένο αλουμίνιο μονοφασικό μπλοκ ακροδεκτών για εξαιρετική ηλεκτρική αγωγιμότητα.
• Εξερχόμενος δακτύλιος πορσελάνης υψηλής αντοχής με ανώτερη απόδοση μόνωσης.
• Ενσωματωμένος μετασχηματιστής ρεύματος (CT) για προστασία και μέτρηση.
• Επιδαπέδιος θάλαμος πυρόσβεσης τόξου SF6 με υψηλή ικανότητα διακοπής.
• Ερμάριο μηχανισμού που ενσωματώνει τον μηχανισμό λειτουργίας του ελατηρίου και τα δευτερεύοντα εξαρτήματα ελέγχου.
• Στήριγμα από χάλυβα γαλβανισμένου καναλιού βαρέως τύπου για σταθερή εγκατάσταση.
• Πολλαπλοί ακροδέκτες γείωσης για βελτιωμένη λειτουργική ασφάλεια.

Χαρακτηριστικά προϊόντος

• Ονομαστικό ρεύμα έως3150Α, κατάλληλο για εφαρμογές μετάδοσης μεγάλου φορτίου.
• Η προηγμένη τεχνολογία μόνωσης αερίου SF6 εξασφαλίζει εξαιρετική διηλεκτρική αντοχή και αξιόπιστη κατάσβεση τόξου.
• Μεγάλη ηλεκτρική αντοχή με δυνατότητα διακοπής σφάλματος 31,5 kA και έως 10.000 μηχανικές λειτουργίες.
• Ετήσιος ρυθμός διαρροής αερίου SF6 κάτω του 0,5%, μειώνοντας τις απαιτήσεις συντήρησης και διασφαλίζοντας μακροπρόθεσμη αξιοπιστία σφράγισης.
• ΟΔιακόπτης κυκλώματος τύπου 66KV SF6έχει σχεδιαστεί για αυστηρά εξωτερικά περιβάλλοντα, υποστηρίζοντας το Επίπεδο Ρύπανσης IV και τις θερμοκρασίες περιβάλλοντος από -40°C έως +40°C.
• Η συμπαγής κατασκευή τύπου δεξαμενής μειώνει τον χώρο εγκατάστασης ενώ βελτιώνει τη μηχανική σταθερότητα.
• Κατάλληλο για απομακρυσμένη παρακολούθηση, αυτοματισμό υποσταθμών και σύγχρονες εφαρμογές έξυπνου δικτύου.

Τεχνικές Προδιαγραφές

Προδιαγραφές Μηχανισμού Λειτουργίας

Εφαρμογές

ΟΔιακόπτης κυκλώματος τύπου 66KV SF6χρησιμοποιείται ευρέως σε συστήματα μεταφοράς και διανομής ισχύος υψηλής τάσης όπου η αξιόπιστη μεταγωγή και προστασία είναι απαραίτητες.

• Υποσταθμοί 66KV
• Δίκτυα μεταφοράς και διανομής κοινής ωφέλειας
• Σταθμοί παραγωγής ηλεκτρικής ενέργειας
• Ενοποίηση δικτύου ανανεώσιμων πηγών ενέργειας
• Βιομηχανικά συστήματα διανομής ηλεκτρικής ενέργειας
• Εναλλαγή τράπεζας πυκνωτών
• Γραβάτα λεωφορείου και προστασία τροφοδοσίας
• Έργα έξυπνου δικτύου και αυτοματισμού υποσταθμών

Αρχή Εργασίας

Ο διακόπτης κυκλώματος SF6 τύπου δεξαμενής 66KV χρησιμοποιεί αέριο εξαφθοριούχο θείο (SF6) τόσο ως μονωτικό όσο και ως μέσο σβέσης τόξου. Όταν οι επαφές χωρίζονται κατά τη διάρκεια μιας λειτουργίας μεταγωγής, δημιουργείται ένα ηλεκτρικό τόξο. Το αέριο υψηλής πίεσης SF6 ψύχει και απιονίζει γρήγορα το τόξο, επιτρέποντας τη διακοπή του ρεύματος σφάλματος με ασφάλεια και αποτελεσματικότητα. Ο μηχανισμός λειτουργίας ελατηρίου με φόρτιση κινητήρα παρέχει γρήγορες λειτουργίες ανοίγματος και κλεισίματος, εξασφαλίζοντας αξιόπιστη προστασία για ηλεκτρικά συστήματα υψηλής τάσης.

Συχνές Ερωτήσεις

Σε τι χρησιμεύει ένας διακόπτης κυκλώματος SF6 τύπου ρεζερβουάρ 66KV;

Χρησιμοποιείται για μεταγωγή, προστασία και διακοπή σφαλμάτων σε συστήματα μεταφοράς και διανομής 66KV, συμβάλλοντας στη διατήρηση της ασφαλούς και αξιόπιστης λειτουργίας των υποσταθμών και των δικτύων ισχύος.

Ποια είναι τα πλεονεκτήματα ενός διακόπτη τύπου δεξαμενής SF6;

Οι διακόπτες κυκλώματος τύπου δεξαμενής SF6 προσφέρουν εξαιρετική απόδοση μόνωσης, υψηλή ικανότητα διακοπής, συμπαγή δομή, χαμηλές απαιτήσεις συντήρησης και μεγάλη διάρκεια μηχανικής λειτουργίας.

Μπορεί αυτός ο διακόπτης κυκλώματος να χρησιμοποιηθεί για μεταγωγή συστοιχίας πυκνωτών;

Ναί. Το LW36-66 είναι κατάλληλο για εναλλαγή τράπεζας πυκνωτών, εφαρμογές δέσμευσης διαύλου και προστασία γραμμής μεταφοράς υψηλής τάσης.

Είναι ο διακόπτης κυκλώματος κατάλληλος για σκληρά εξωτερικά περιβάλλοντα;

Ναί. Έχει σχεδιαστεί για να λειτουργεί αξιόπιστα σε συνθήκες Επιπέδου Ρύπανσης IV και σε θερμοκρασίες περιβάλλοντος που κυμαίνονται από -40°C έως +40°C, καθιστώντας το κατάλληλο για απαιτητικές εξωτερικές εγκαταστάσεις.
