Διακόπτης αποσύνδεσης εξωτερικού χώρου 40,5KV

Model:GW5-40.5

Ο ανεξάρτητος διακόπτης αποσύνδεσης 40,5 KV της Anqiang Power είναι τύπου διπλής στήλης, οριζόντιας διακοπής, με κεντρικό άνοιγμα και μπορεί να εξοπλιστεί με διακόπτες γείωσης στη μία ή και στις δύο πλευρές. Είναι μια εξωτερική συσκευή υψηλής τάσης κατάλληλη για εφαρμογές AC 50Hz, με ονομαστικά επίπεδα τάσης 40,5KV, 72,5KV και 126KV. Μπορούμε να το προσαρμόσουμε σύμφωνα με τα σχέδια ή τις απαιτήσεις των πελατών.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η σειρά GW5Διακόπτης αποσύνδεσης εξωτερικού χώρου 40,5KVέχει σχεδιαστεί για δίκτυα μεταφοράς και διανομής μέσης και υψηλής τάσης που λειτουργούν υπό συνθήκες AC 50Hz. Χρησιμοποιείται ευρέως σε υποσταθμούς και σταθμούς παραγωγής ενέργειας για την ασφαλή απομόνωση κυκλωμάτων υπό τάση χωρίς ρεύμα φορτίου. Η δομή υιοθετεί έναν οριζόντιο μηχανισμό ανοίγματος τύπου V διπλής στήλης, εξασφαλίζοντας σταθερό ηλεκτρικό διάκενο και ισχυρή μηχανική αξιοπιστία σε σκληρά εξωτερικά περιβάλλοντα.

Σε σύγκριση με τους παραδοσιακούς διακόπτες απομόνωσης, αυτόΔιακόπτης αποσύνδεσης εξωτερικού χώρου 40,5KVπαρέχει βελτιωμένη αντίσταση στον αέρα, βελτιωμένη απόδοση κατά της ρύπανσης και πιο σταθερό σύστημα επαφής, καθιστώντας το κατάλληλο για μακροχρόνια λειτουργία σε παράκτιες, έρημους και περιοχές με υψηλή υγρασία.

Βασικά χαρακτηριστικά σχεδιασμού

Οριζόντια ανοιγόμενη δομή διπλής στήλης σε σχήμα V για βελτιωμένη σταθερότητα
Σχεδιασμός αρθρωτού πόλου με μονωτήρες από πορσελάνη ή σύνθετο υλικό υψηλής αντοχής
Υποστηρίζει χειροκίνητη και μηχανοκίνητη λειτουργία
Προαιρετικές διαμορφώσεις γείωσης: μη γειωμένη, μονή γείωση, διπλή γείωση
Μηχανικό σύστημα αλληλασφάλισης μεταξύ της κύριας λεπίδας και της λεπίδας γείωσης για ασφάλεια
Ενισχυμένη αντοχή στη διάβρωση για μακροχρόνια εξυπηρέτηση σε εξωτερικούς χώρους

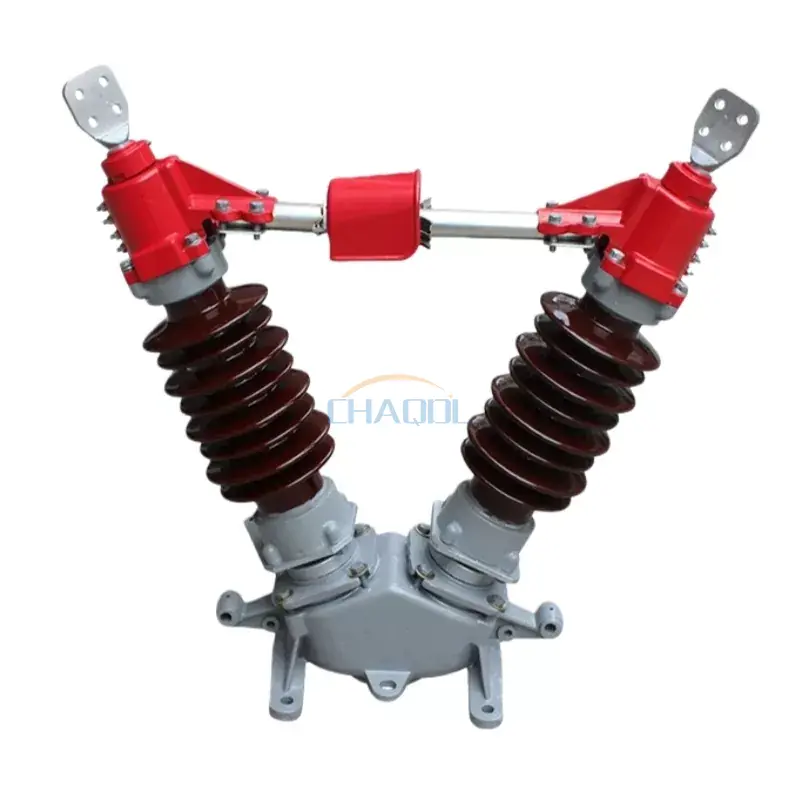

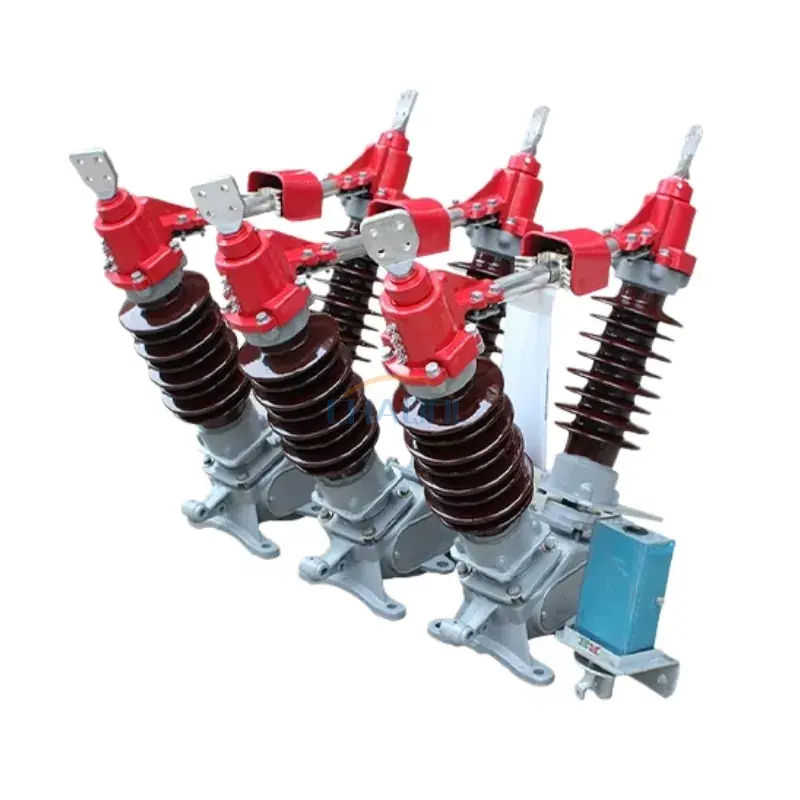

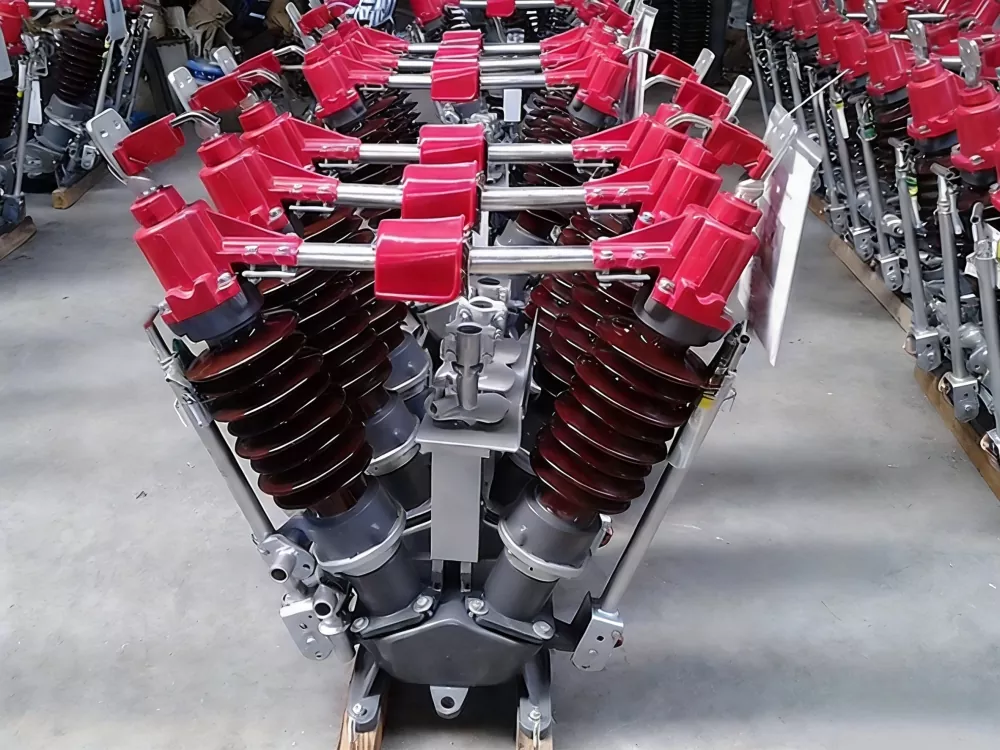

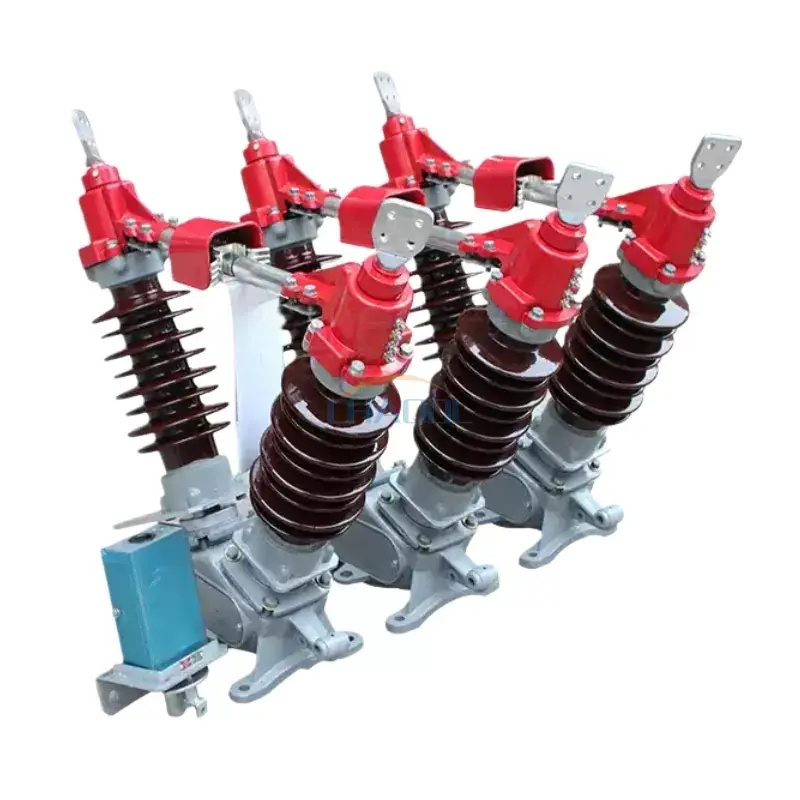

Πραγματικές φωτογραφίες προϊόντων

40.5KV Outdoor Disconnecting Switch

Τεχνικές Παράμετροι

Όνομα έργου			Τιμή παραμέτρου
Ονομαστική τάση			40,5KV	72,5KV			126KV
Ονομαστικό επίπεδο μόνωσης	Τάση αντοχής συχνότητας ισχύος 1 λεπτού		95/115 KV	140/160 KV			230/245KV
	Αντοχή σε τάση κεραυνού		185/215 KV	325/375 KV			550/630 KV
Ονομαστική συχνότητα			50 Hz
Ονομαστικό ρεύμα			630/1250Α	1600Α			2000Α
Ονομαστική διάρκεια βραχυκυκλώματος			4/2 δευτ
Ονομαστικό μηχανικό φορτίο τερματικού	Οριζόντιο διαμήκη φορτίο		750Ν	1000Ν
	Οριζόντιο πλευρικό φορτίο		500Ν	750Ν
	Κατακόρυφη δύναμη		750Ν	1000Ν
Απόσταση ερπυσμού			1013/1256 χλστ	1813/2248 χλστ
Μηχανική ζωή			2000 φορές
Χειροκίνητος μηχανισμός			CS17, CS17G
Μηχανισμός λειτουργίας με κινητήρα		Μοντέλο	CJ5/CJ6
		Τάση κινητήρα	AC220/380, DC220
		Έλεγχος τάσης κυκλώματος	AC220, DC220
		Χρόνος ανοίγματος (του διακόπτη κυκλώματος)	6±1 δευτ
Βάρος προϊόντος		Μη γειωμένο	360 κιλά		500 κιλά	800 κιλά
		Μονή γείωση	390 κιλά		560 κιλά	900 κιλά
		Διπλή γείωση	430 κιλά		620 κιλά	1000 κιλά

Διάγραμμα διαστάσεων προϊόντος

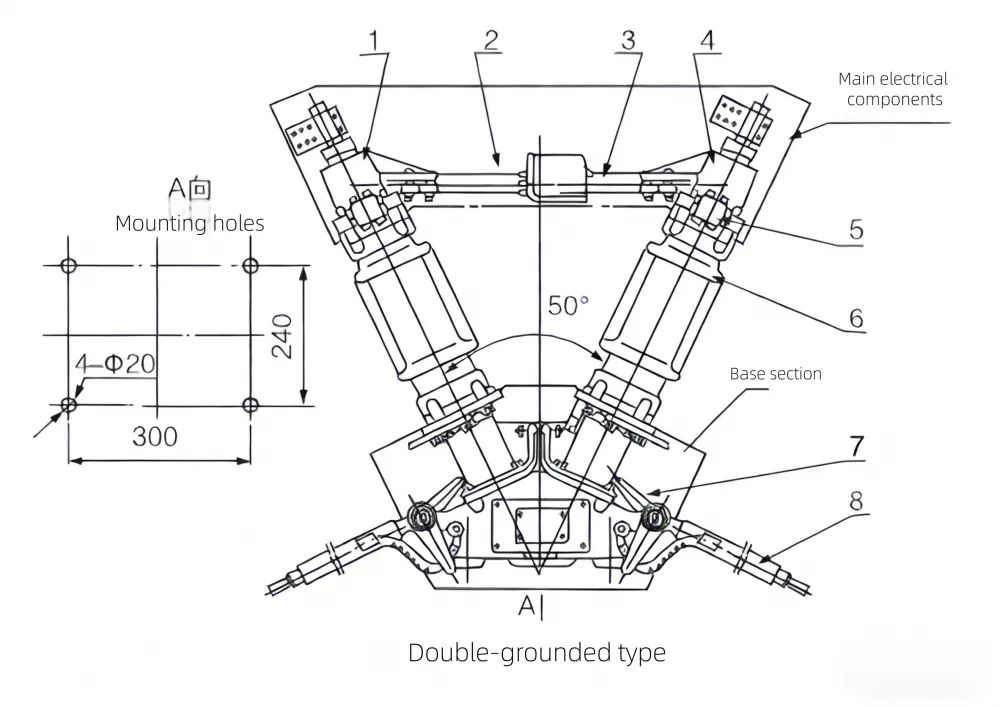

Διάγραμμα διαστάσεων διακόπτη αποσύνδεσης εξωτερικού χώρου GW5-40,5KV

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1.Μπλοκ ακροδεκτών
2. Κύρια επαφή
3. Κύριο δάχτυλο επαφής
4. Μπλοκ ακροδεκτών
5. Δάχτυλο επαφής γείωσης
6. Μονωτικό στύλου
7. Πλάκα ορίου
8. Διακόπτης γείωσης

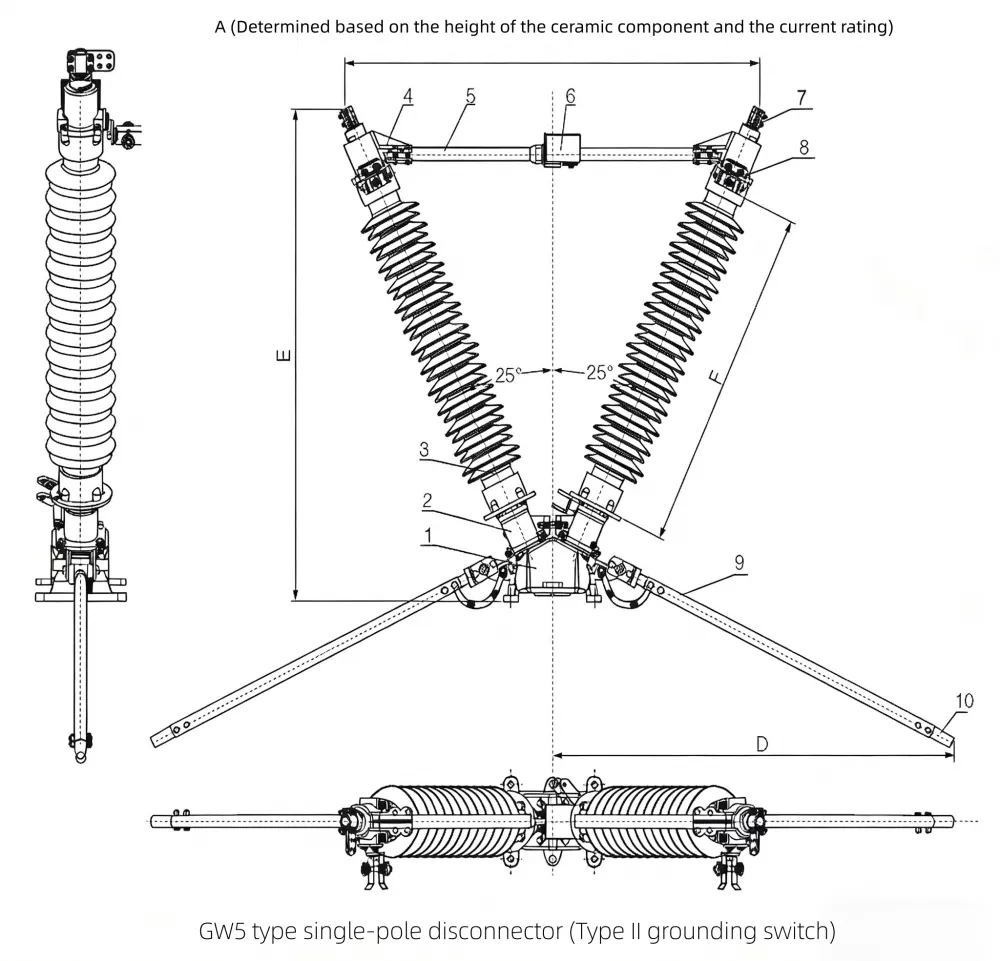

GW5-126 Διάγραμμα διαστάσεων διακόπτη αποσύνδεσης εξωτερικού χώρου

Outdoor High Voltage Disconnect Switch Diagram

1. Βάση
2. Υποστήριξη
3. Μονωτικό στύλο
4. Μπλοκ ακροδεκτών
5. Στρογγυλή αγώγιμη ράβδος άξονα
6. Τετράγωνη αγώγιμη ράβδος άξονα
7. Σφιγκτήρας ακροδεκτών
8. Στατική επαφή διακόπτη γείωσης
9. Σωλήνας αλουμινίου διακόπτη γείωσης
10. Επαφή διακόπτη γείωσης

Σύγκριση με παρόμοια προϊόντα

Στοιχείο αξιολόγησης	Ο διακόπτης αποσύνδεσης εξωτερικού χώρου GW5 40,5KV	Συμβατικό μοντέλο ανταγωνιστή
Δομική σταθερότητα	Ενισχυμένος σχεδιασμός τύπου V διπλής στήλης με υψηλότερη αντίσταση στον αέρα	Δομή μονής στήλης, χαμηλότερη μηχανική σταθερότητα
Απόδοση επαφής	Επιχρυσωμένα δάχτυλα επαφής, βελτιστοποιημένη κατανομή πίεσης	Τυπικές επαφές χαλκού, ταχύτερη φθορά
Ανθεκτικότητα σε εξωτερικούς χώρους	Αντιδιαβρωτική επίστρωση + ενισχυμένο σύστημα μόνωσης	Βασική επίστρωση, περιορισμένη παράκτια απόδοση
Ευελιξία λειτουργίας	Υποστηρίζει χειροκίνητη + μηχανοκίνητη λειτουργία με προστασία από μπλοκέ	Κυρίως μόνο χειροκίνητη λειτουργία
Κόστος συντήρησης	Χαμηλό λόγω μεγάλης μηχανικής ζωής (2000 κύκλοι)	Υψηλότερη συχνότητα συντήρησης

Σενάρια εφαρμογής

ΟΔιακόπτης αποσύνδεσης εξωτερικού χώρου 40,5KVεφαρμόζεται ευρέως σε:

Υποσταθμοί και μεταγωγείς υψηλής τάσης
Συστήματα απομόνωσης γραμμών μεταφοράς ηλεκτρικής ενέργειας
Βιομηχανικά δίκτυα διανομής ηλεκτρικής ενέργειας
Σημεία σύνδεσης στο δίκτυο ανανεώσιμων πηγών ενέργειας (αιολικά και ηλιακά πάρκα)
Έργα αναβάθμισης αστικού και αγροτικού δικτύου

Με τον στιβαρό μηχανικό σχεδιασμό και τη σταθερή ηλεκτρική απόδοση, αυτός ο αποζεύκτης είναι μια αξιόπιστη επιλογή για χειριστές που απαιτούν μακροπρόθεσμη ασφάλεια και λειτουργική απόδοση σε εξωτερικούς χώρους.
