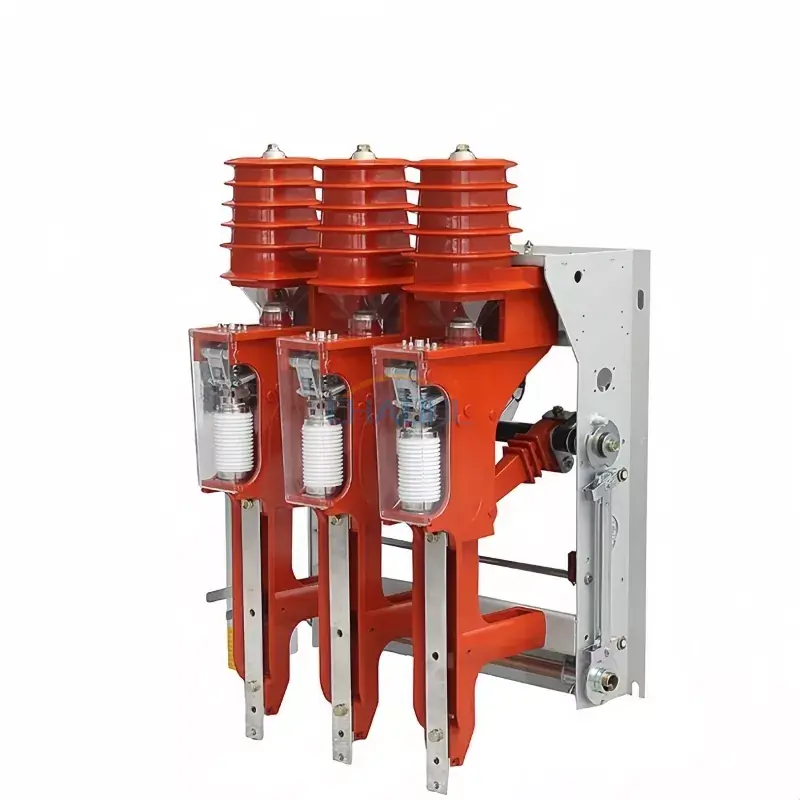

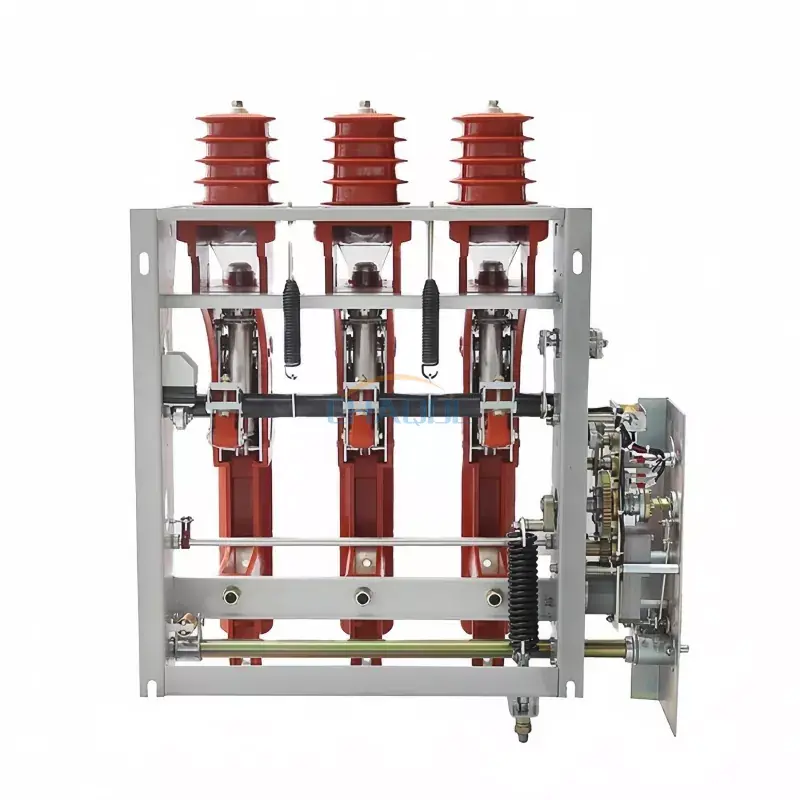

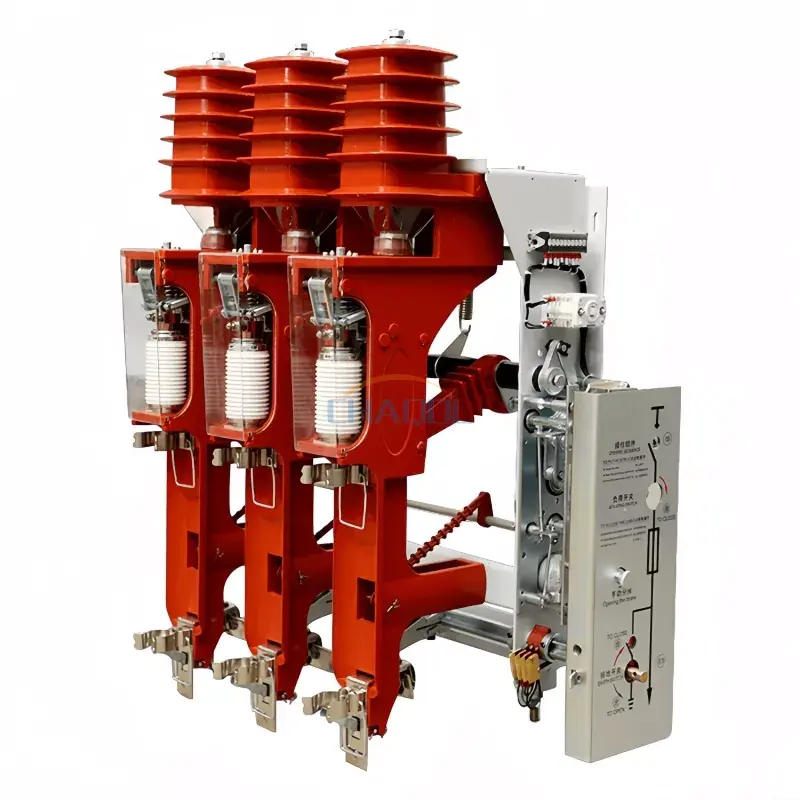

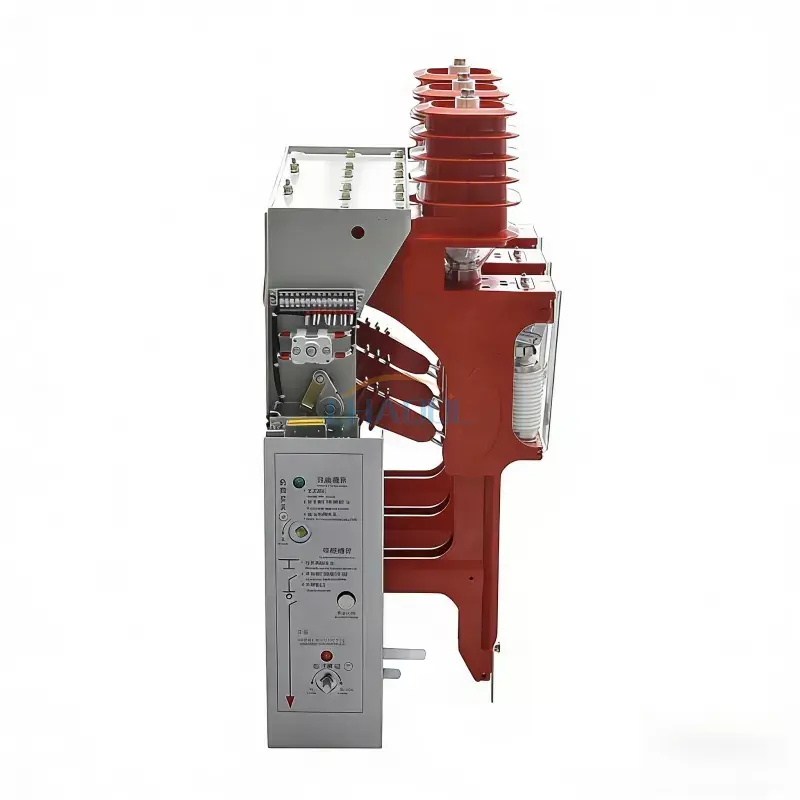

Διακόπτης φορτίου υψηλής τάσης εσωτερικού χώρου

Model:FZN25-12/FZR25-12D

Η Anqiang Power είναι μια Κίνα κατασκευαστής διακοπτών φορτίου υψηλής τάσης εσωτερικού χώρου. Οι διακόπτες φορτίου μας διαθέτουν μοναδικό σχεδιασμό δομής μετάδοσης, όπου ο θάλαμος πυρόσβεσης τόξου αντέχει μόνο την υψηλή τάση κατά τις στιγμές κλεισίματος και ανοίγματος. Ως εκ τούτου, είναι συμπαγείς και ελαφριές, επιτρέποντας την ταυτόχρονη λειτουργία τόσο της επαφής απομόνωσης όσο και της επαφής κατάσβεσης τόξου.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Anqiang Powerπαρουσιάζει τις σειρές FZN25 και FZRN25, την επόμενη γενιάδιακόπτες φορτίου υψηλής τάσης εσωτερικού χώρουγια κύριες μονάδες δακτυλίου 12kV, 50Hz (RMU). Σχεδιασμένο με αάμεσης δράσης μονωτική επαφή συνδεδεμένη με διακόπτη κενού, αυτοί οι διακόπτες παραδίδουνδημιουργία/σπάσιμο φορτίου χωρίς τόξοκαι στιβαρήπροστασία από βραχυκύκλωμα(για FZRN25). Είτε λειτουργείτε έναν υποσταθμό κοινής ωφέλειας, έναν θάλαμο συλλογής αιολικής ενέργειας ή μια βιομηχανική εγκατάσταση, η σειρά FZN25/FZRN25 διασφαλίζει αξιόπιστο έλεγχο φορτίου και ασφάλεια.

FZN25 vs FZRN25: Ποιο μοντέλο ταιριάζει στην εφαρμογή μετασχηματιστή και RMU;

FZN25-12D/T630-20

Διακόπτης καθαρού φορτίου

✓ Ονομαστικό ρεύμα:630Α
✓ Διακοπή βραχυκυκλώματος:Κανένα (χωρίς ασφάλεια)
✓ Το καλύτερο για:Εναλλαγή βρόχου καλωδίου, κεντρικός διακόπτης RMU, συχνοί κύκλοι φόρτωσης
✓ Τυπική χρήση:Εναλλαγή μετασχηματιστή χωρίς φορτίο έως 1250kVA

FZRN25-12D/T125-31.5

Συσκευή Συνδυασμού Ασφαλειών

✓ Ονομαστικό ρεύμα:125A (φορτίο) / 31,5 kA (σφάλμα)
✓ Διακοπή βραχυκυκλώματος:31,5 kA (ασφάλεια SDLAJ-12)
✓ Το καλύτερο για:Πρωτεύουσα προστασία μετασχηματιστή, απομόνωση βλαβών έως 31,5 kA
✓ Ρεύμα μεταφοράς:2000A (ομαλός συντονισμός διακόπτη ασφάλειας-φορτίου)

📍 Οδηγός εφαρμογής και επιλογής: Σενάρια πραγματικού κόσμου

✅ Σενάριο 1: 12kV Ring Main Unit (RMU) ως διακόπτης εισερχόμενου/βρόχου
ΧρήσηFZN25ως κύριος διακόπτης διακοπής φορτίου. Διαχειρίζεται ρεύμα βρόχου 630A, κλείνοντας και ανοίγοντας το δίκτυο δακτυλίου. Ο ενσωματωμένος διακόπτης γείωσης παρέχει ασφαλή γείωση κατά τη συντήρηση.

✅ Σενάριο 2: Προστασία τροφοδότη μετασχηματιστή (π.χ. 1000kVA, 1250kVA)
ΕπιλέγωFZRN25. Η ασφάλεια (SDLAJ-12) θα καθαρίσει τις βλάβες φάσης και γείωσης έως 31,5 kA, ενώ ο διακόπτης φορτίου κενού χειρίζεται κανονικό ρεύμα φορτίου έως 125A. Ιδανικό γιαντουλάπια συλλογής αιολικών/ηλιακώνκαισυμπαγείς υποσταθμοί.

✅ Σενάριο 3: Εναλλαγή μετασχηματιστή χωρίς φορτίο (≤1250kVA)
Τόσο ο FZN25 όσο και ο FZRN25 μπορούν να απενεργοποιήσουν τους μετασχηματιστές χωρίς φορτίο χάρη στην υψηλή διηλεκτρική ανάκτηση του διακόπτη κενού. Ωστόσο, εάν περιμένετε συχνά σφάλματα βραχυκυκλώματος, προτιμήστε πάνταFZRN25.

📋 Τεχνικές προδιαγραφές

Όνομα έργου	Τιμή παραμέτρου
Όνομα έργου	FZN25-12D/T630-20	FZRN25-12D/T125-31.5
Ονομαστική τάση	12 KV
Ονομαστική συχνότητα	50 HZ
Ονομαστικό ρεύμα δυναμικής σταθερότητας	50 ΚΑ	—
Ονομαστικό ρεύμα διακοπής ενεργού φορτίου	630 Α	125 Α
Ονομαστικό ρεύμα διακοπής κλειστού βρόχου	630 Α	125 Α
Ονομαστικό ρεύμα φόρτισης και διακοπής καλωδίου	10 Α
Απενεργοποίηση μετασχηματιστή χωρίς φορτίο (χωρητικότητας)	1250 KVA
Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος	—	31,5 ΚΑ
Ονομαστικό ρεύμα μεταφοράς	—	2000 Α
Μοντέλο ασφάλειας	—	SDLAJ-12
Επίπτωση στην παραγωγή ενέργειας	—	2-5 J (Μεσαίο)
Ονομαστικό ρεύμα βραχυκυκλώματος	50 ΚΑ
Ονομαστικό ρεύμα δυναμικής σταθερότητας του διακόπτη γείωσης	50 ΚΑ
Διακόπτης γείωσης 2S, θερμοσταθερό ρεύμα	20 ΚΑ
Ονομαστική τάση βοηθητικού κυκλώματος	AC/DC220,110
Μηχανική ζωή	10.000 φορές

📐 Σχέδια περιγράμματος και ανάλυση στοιχείων

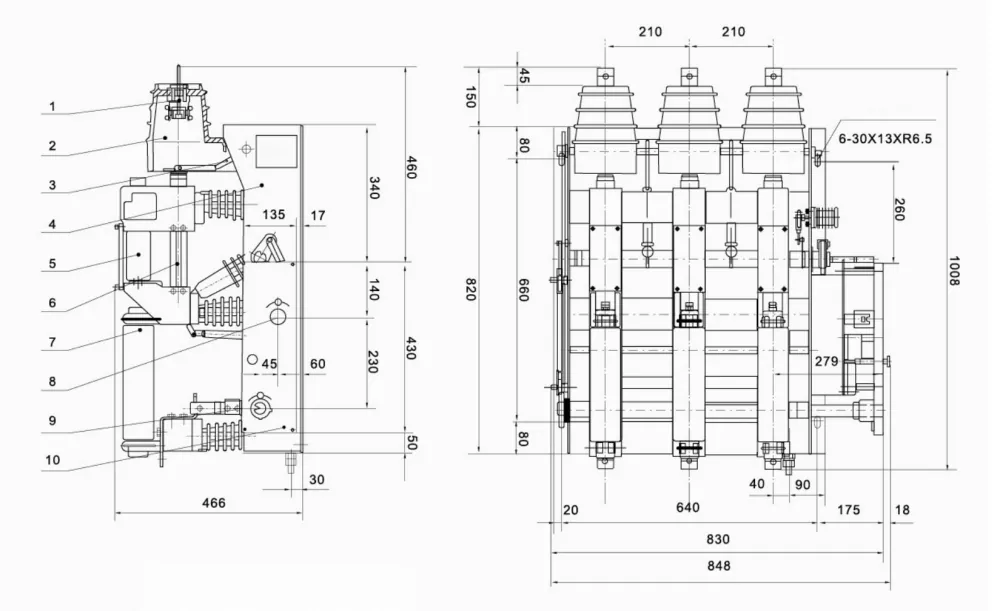

FZRN25-12D– 1. Σταθερή επαφή, 2. Μονωτικό κάλυμμα, 3. Βαλβίδα, 4. Πλαίσιο, 5. Διακόπτης κενού, 6. Αγωγός κύλινδρος, 7. Ασφάλεια, 8. Άξονας αποθήκευσης ενέργειας, 9. Άξονας διακόπτη γείωσης, 10. Πίνακας ελέγχου.

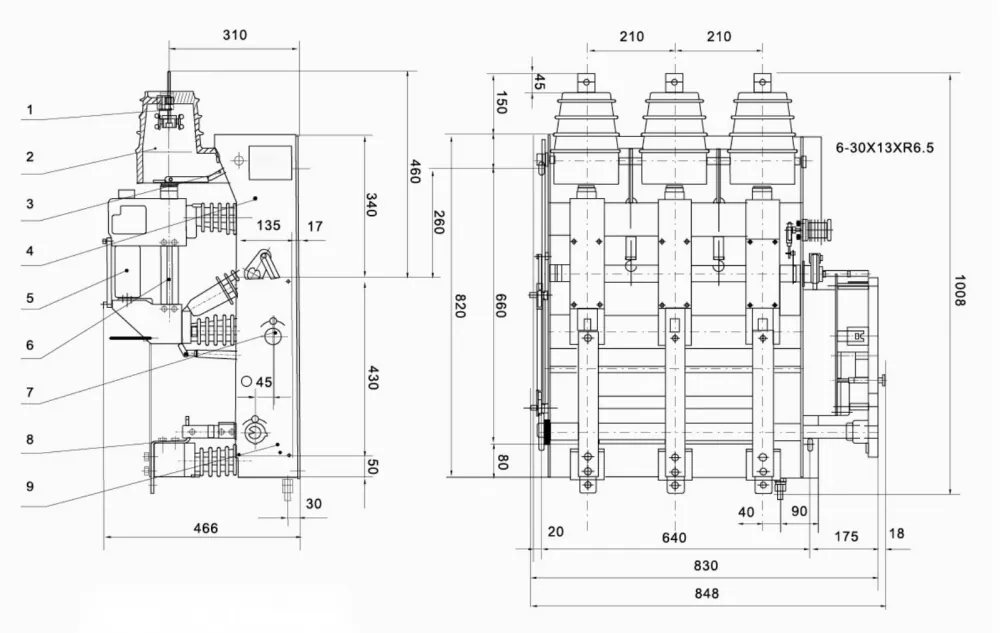

FZN25-12D– ίδια στιβαρή κατασκευή, αλλά χωρίς ασφαλειοθήκη. Επαφή απομόνωσης άμεσης δράσης + διακόπτης κενού εξασφαλίζει ασφαλή εναλλαγή φορτίου.

Και τα δύο μοντέλα είναι συμβατά μεKYN28-12, HXGN-12, και αρθρωτά περιβλήματα RMU. Προαιρετικός μηχανισμός ηλεκτροκινητήρα διαθέσιμος για απομακρυσμένη ενσωμάτωση SCADA. Επικοινωνήστε μαζί μας για σχέδια CAD (DXF/PDF).

🏭 Γιατί Anqiang Power; – Ο αξιόπιστος συνεργάτης σας για διακόπτες φορτίου 12kV

Εργοστασιακά απευθείας– Χωρίς μεσάζοντα, καλύτερη τιμή και χρόνος παράδοσης (15-25 ημέρες).
Δοκιμασμένος τύπος– GB3804, IEC 60265-1, πλήρως πιστοποιημένο.
Έτοιμη η προσαρμογή– Ηλεκτρική λειτουργία, βοηθητικοί διακόπτες, ειδικοί μπλοκαρίσματα.
Παγκόσμιες αναφορές– Παρέχεται στη Νοτιοανατολική Ασία, Μέση Ανατολή, Αφρική, Νότια Αμερική.

📌 Πραγματικές αναφορές έργου:

✅ Φιλιππίνες– 200+ μονάδες FZN25-12D/T630-20 παρέχονται σε μια εταιρεία κοινής ωφελείας στο Metro Manila για αναβαθμίσεις γραφείων RMU (2024–2025).

✅ Βιετνάμ– 150 σετ FZRN25-12D/T125-31.5 που έχουν αναπτυχθεί σε ερμάρια συλλογής ηλιακών αγροκτημάτων (επαρχία Binh Thuan, έργο 50 MW).

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ FZN25 και FZRN25;
Α: Το FZN25 είναι ένας διακόπτης καθαρού φορτίου (μέγιστο 630A, χωρίς εσωτερική ασφάλεια). Το FZRN25 είναι μια συσκευή συνδυασμού ασφαλειών (διακόπτης φορτίου + ασφάλεια) που μπορεί να διακόψει ρεύματα βραχυκυκλώματος έως 31,5 kA. Χρησιμοποιήστε το FZRN25 όταν χρειάζεστε προστασία από βραχυκύκλωμα του μετασχηματιστή.

Ε2: Τι σημαίνει "ονομαστικό ρεύμα μεταφοράς" στο FZRN25;
A: Ρεύμα μεταφοράς (2000A) είναι το μέγιστο ρεύμα που μπορεί να σπάσει ο διακόπτης φορτίου όταν ενεργοποιηθεί ο διακόπτης ασφάλειας. Πάνω από αυτή την τιμή, η ασφάλεια από μόνη της διακόπτει τη βλάβη. Το FZRN25 της Anqiang Power εξασφαλίζει αξιόπιστο συντονισμό.

Ε3: Μπορώ να εγκαταστήσω έναν ηλεκτρικό χειριστή στο FZN25/FZRN25;
Α: Ναι, και τα δύο υποστηρίζουν ηλεκτρική λειτουργία με AC/DC 110V ή 220V. Ιδανικό για τηλεχειριστήριο και συστήματα SCADA.

Ε4: Ποια είναι η μηχανική ζωή αυτών των διακοπτών φορτίου;
Α: 10.000 λειτουργίες υπό κανονικές συνθήκες σέρβις, χάρη στον σφραγισμένο διακόπτη κενού και τον στιβαρό μηχανισμό ελατηρίου.

Ε5: Παρέχετε δείγματα πριν από τη μαζική παραγγελία;
Α: Απολύτως. Τα δείγματα προπαραγωγής είναι διαθέσιμα με χρόνο παράδοσης 7-10 ημερών. Υποστηρίζουμε επίσης τις δοκιμές μαρτύρων στο εργοστάσιο.

📩 Χρειάζεστε μια προσαρμοσμένη λύση ή τιμοκατάλογο;

Πείτε μας το ονομαστικό ρεύμα, τον τύπο λειτουργίας (χειροκίνητο/ηλεκτρικό) και την χωρητικότητα του μετασχηματιστή. Θα απαντήσουμε εντός 24 ωρών.
