Τα ηλεκτρικά συστήματα διανομής απαιτούν αξιόπιστες συσκευές μεταγωγής για να διασφαλίζεται η ασφαλής λειτουργία, η αποτελεσματική συντήρηση και η αδιάλειπτη παροχή ρεύματος. ΕΝΑΔιακόπτης φόρτωσηςείναι ένα από τα πιο σημαντικά εξαρτήματα που χρησιμοποιούνται σε δίκτυα μέσης τάσης και διανομής ισχύος. Επιτρέπει στους χειριστές να συνδέουν ή να αποσυνδέουν με ασφάλεια τα ηλεκτρικά φορτία ενώ ρέει ρεύμα, συμβάλλοντας στην αποφυγή ζημιών στον εξοπλισμό, στη μείωση του χρόνου διακοπής λειτουργίας και στη βελτίωση της συνολικής αξιοπιστίας του συστήματος.
Σε αυτό το άρθρο, θα εξηγήσουμε πώς λειτουργεί ένας διακόπτης φόρτωσης, τις βασικές λειτουργίες του, τα κύρια πλεονεκτήματα, τις κοινές εφαρμογές, τα κριτήρια επιλογής και τις συστάσεις συντήρησης. Είτε είστε μηχανικός, διευθυντής εγκαταστάσεων, χειριστής κοινής ωφέλειας ή βιομηχανικός αγοραστής, η κατανόηση της τεχνολογίας Load Switch μπορεί να σας βοηθήσει να λάβετε τεκμηριωμένες αποφάσεις για την ηλεκτρική υποδομή σας.

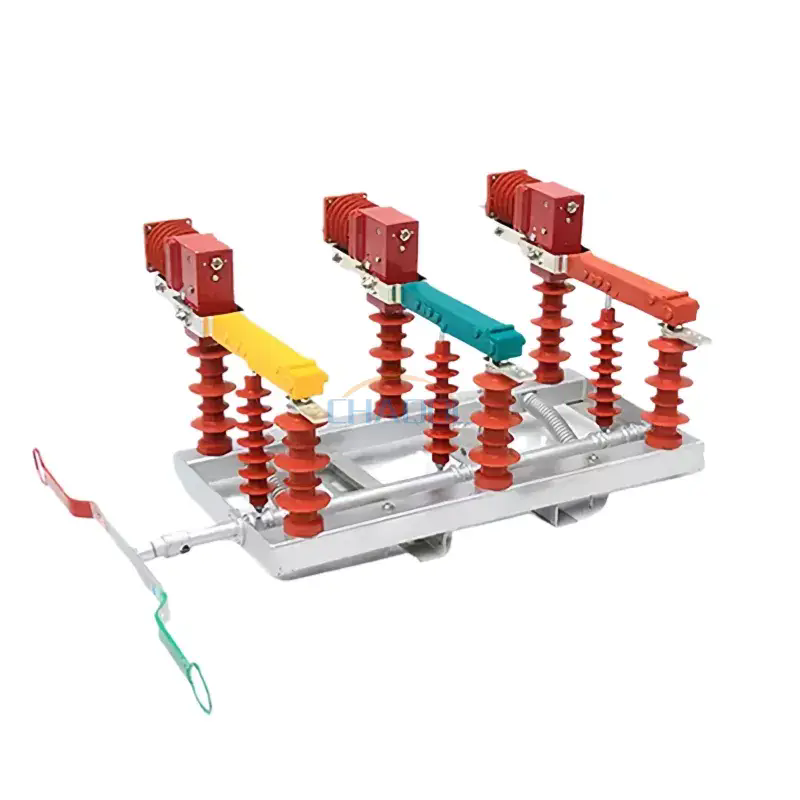

A Διακόπτης φόρτωσηςείναι μια συσκευή μεταγωγής σχεδιασμένη να παράγει, να μεταφέρει και να σπάει ηλεκτρικά ρεύματα υπό κανονικές συνθήκες λειτουργίας. Σε αντίθεση με τους απλούς απομονωτές που μπορούν να αποσυνδέσουν κυκλώματα μόνο όταν δεν ρέει ρεύμα, οι διακόπτες φορτίου μπορούν να διακόψουν με ασφάλεια τα ρεύματα φορτίου χωρίς να προκαλέσουν υπερβολικό τόξο ή ζημιά στον εξοπλισμό.
Οι διακόπτες φορτίου εγκαθίστανται ευρέως σε συστήματα διανομής μέσης τάσης, υποσταθμούς, βιομηχανικές εγκαταστάσεις, έργα ανανεώσιμων πηγών ενέργειας και εμπορικά δίκτυα ηλεκτρικής ενέργειας. Παρέχουν μια ασφαλή και πρακτική μέθοδο για την τμηματοποίηση των συστημάτων ισχύος και την απομόνωση του εξοπλισμού για συντήρηση.
Η αρχή λειτουργίας ενός διακόπτη φορτίου είναι σχετικά απλή αλλά εξαιρετικά αποτελεσματική. Όταν ανοίγει ο διακόπτης, ειδικά σχεδιασμένοι μηχανισμοί πυρόσβεσης τόξου ελέγχουν και σβήνουν το ηλεκτρικό τόξο που δημιουργείται καθώς οι επαφές χωρίζονται.
Η διαδικασία εναλλαγής ακολουθεί γενικά τα εξής βήματα:
Οι σύγχρονοι διακόπτες φορτίου μπορούν να χρησιμοποιούν τεχνολογία διακοπής κενού, μόνωση αερίου SF6 ή προηγμένα συστήματα ελέγχου τόξου με μόνωση αέρα για να διασφαλίζουν αξιόπιστη λειτουργία υπό απαιτητικές συνθήκες.
Τα ηλεκτρικά συστήματα απαιτούν λειτουργική ευελιξία. Οι επιχειρήσεις κοινής ωφέλειας και οι βιομηχανικές εγκαταστάσεις χρειάζεται συχνά να απομονώνουν συγκεκριμένα τμήματα ενός δικτύου χωρίς να τερματίζουν ολόκληρο το σύστημα διανομής ηλεκτρικής ενέργειας.
Ένας διακόπτης φόρτωσης παρέχει αυτήν τη δυνατότητα ενεργοποιώντας:
Χωρίς δυνατότητα μεταγωγής φορτίου, οι διαδικασίες ρουτίνας συντήρησης θα μπορούσαν να γίνουν πολύ πιο περίπλοκες και ενοχλητικές.
Διαφορετικές εφαρμογές απαιτούν διαφορετικές τεχνολογίες διακόπτη φορτίου.
| Τύπος | Χαρακτηριστικά | Τυπικές Εφαρμογές |
|---|---|---|
| Διακόπτης φορτίου αέρα | Απλή δομή και οικονομικά αποδοτική | Εμπορικά και βιομηχανικά συστήματα |
| Διακόπτης φορτίου κενού | Εξαιρετική απόδοση κατάσβεσης τόξου | Δίκτυα μέσης τάσης |
| SF6 Διακόπτης φόρτωσης | Συμπαγές και εξαιρετικά αξιόπιστο | Υποσταθμοί και δίκτυα κοινής ωφέλειας |
| Διακόπτης φορτίου με μόνωση αερίου | Σχεδιασμός που εξοικονομεί χώρο | Αστική διανομή ρεύματος |
| Μηχανοκίνητος διακόπτης φορτίου | Δυνατότητα τηλεχειρισμού | Εφαρμογές έξυπνου δικτύου |
Οι οργανισμοί βασίζονται όλο και περισσότερο στους διακόπτες φορτίου επειδή προσφέρουν πολλαπλά λειτουργικά και οικονομικά οφέλη.
Οι διακόπτες φόρτωσης επιτρέπουν την ελεγχόμενη διακοπή του ηλεκτρικού ρεύματος, μειώνοντας τους κινδύνους που σχετίζονται με τις διαδικασίες χειροκίνητης απομόνωσης.
Συγκεκριμένα τμήματα του δικτύου μπορούν να αποσυνδεθούν χωρίς να επηρεαστεί ολόκληρο το σύστημα, ελαχιστοποιώντας τις διακοπές της υπηρεσίας.
Οι ομάδες συντήρησης μπορούν να εργαστούν σε απομονωμένο εξοπλισμό πιο αποτελεσματικά, μειώνοντας τα εργατικά και λειτουργικά έξοδα.
Οι δυνατότητες γρήγορης εναλλαγής και τμηματοποίησης βοηθούν στη διατήρηση σταθερής παροχής ισχύος κατά τη διάρκεια συμβάντων του συστήματος.
Οι χειριστές αποκτούν μεγαλύτερο έλεγχο της κατανομής του φορτίου και της διαμόρφωσης του συστήματος.
Οι διακόπτες φορτίου χρησιμοποιούνται σε ένα ευρύ φάσμα βιομηχανιών και ηλεκτρικών υποδομών.
Καθώς τα συστήματα ισχύος γίνονται πιο περίπλοκα, η ζήτηση για αξιόπιστες λύσεις μεταγωγής συνεχίζει να αυξάνεται.
Η επιλογή του κατάλληλου διακόπτη φορτίου απαιτεί προσεκτική αξιολόγηση των τεχνικών και λειτουργικών απαιτήσεων.
| Συντελεστής Επιλογής | Γιατί έχει σημασία |
|---|---|
| Ονομαστική τάση | Πρέπει να ταιριάζει με τις απαιτήσεις τάσης του συστήματος |
| Ονομαστικό ρεύμα | Υποστηρίζει την αναμενόμενη ζήτηση φορτίου |
| Συχνότητα εναλλαγής | Καθορίζει τις απαιτήσεις αντοχής |
| Περιβάλλον Εγκατάστασης | Οι εσωτερικές ή εξωτερικές συνθήκες επηρεάζουν την επιλογή σχεδιασμού |
| Ανάγκες τηλεχειριστηρίου | Υποστηρίζει την αυτοματοποίηση και την ενσωμάτωση έξυπνου δικτύου |
| Απαιτήσεις Συντήρησης | Επηρεάζει το κόστος του κύκλου ζωής |
Πολλοί αγοραστές συγχέουν τους διακόπτες φορτίου με τους διακόπτες κυκλώματος. Ενώ και οι δύο είναι συσκευές μεταγωγής, οι λειτουργίες τους διαφέρουν σημαντικά.
| Χαρακτηριστικό | Διακόπτης φόρτωσης | Διακόπτης Κυκλώματος |
|---|---|---|
| Διακοπή κανονικού ρεύματος φορτίου | Ναί | Ναί |
| Διακοπή ρεύματος σφάλματος | Περιορισμένη ή Όχι | Ναί |
| Λειτουργία Προστασίας | Οχι | Ναί |
| Κόστος | Χαμηλότερος | Πιο ψηλά |
| Τμηματοποίηση συστήματος | Εξοχος | Καλός |
Η σωστή συντήρηση παρατείνει τη διάρκεια ζωής των διακοπτών φορτίου και βοηθά στην αποφυγή απροσδόκητων βλαβών.
Τα προγράμματα προληπτικής συντήρησης βελτιώνουν σημαντικά τη μακροπρόθεσμη αξιοπιστία και τη διαθεσιμότητα του συστήματος.
Ε1: Μπορεί ένας διακόπτης φορτίου να διακόψει το ρεύμα σφάλματος;
Οι περισσότεροι διακόπτες φορτίου έχουν σχεδιαστεί για κανονική διακοπή ρεύματος φορτίου και δεν προορίζονται για την εκκαθάριση υψηλών ρευμάτων σφάλματος εκτός εάν συνδυαστούν με προστατευτικές συσκευές.
Ε2: Ποια επίπεδα τάσης χρησιμοποιούνται συνήθως;
Οι διακόπτες φορτίου εφαρμόζονται συνήθως σε συστήματα μέσης τάσης που κυμαίνονται από 3,6 kV έως 40,5 kV, ανάλογα με την εφαρμογή.
Ε3: Είναι οι διακόπτες φορτίου κατάλληλοι για έργα ανανεώσιμων πηγών ενέργειας;
Ναί. Χρησιμοποιούνται ευρέως σε ηλιακά πάρκα, εγκαταστάσεις αιολικής ενέργειας και συστήματα διανομής ενέργειας.
Ε4: Πόσο διαρκεί συνήθως ένας διακόπτης φόρτωσης;
Η διάρκεια ζωής εξαρτάται από τις συνθήκες λειτουργίας, τη συχνότητα μεταγωγής και την ποιότητα συντήρησης, αλλά οι σύγχρονες μονάδες μπορούν να λειτουργούν αξιόπιστα για πολλά χρόνια.
Ε5: Μπορούν οι διακόπτες φορτίου να λειτουργούν εξ αποστάσεως;
Ναί. Πολλοί σύγχρονοι διακόπτες φορτίου υποστηρίζουν μηχανοκίνητη λειτουργία και ενσωμάτωση με συστήματα αυτοματισμού.
Ένας διακόπτης φορτίου διαδραματίζει κρίσιμο ρόλο στα σύγχρονα συστήματα διανομής ηλεκτρικής ενέργειας επιτρέποντας ασφαλή διακοπή φορτίου, απομόνωση εξοπλισμού, τμηματοποίηση δικτύου και λειτουργική ευελιξία. Είτε χρησιμοποιείται σε υποσταθμούς κοινής ωφέλειας, βιομηχανικές εγκαταστάσεις, εγκαταστάσεις ανανεώσιμων πηγών ενέργειας ή εμπορικά δίκτυα ισχύος, ο σωστός διακόπτης φορτίου συμβάλλει σημαντικά στην ασφάλεια, την αξιοπιστία και την απόδοση του συστήματος.
Κατά την επιλογή ενός διακόπτη φορτίου, οι οργανισμοί θα πρέπει να αξιολογούν προσεκτικά τις ονομασίες τάσης, τη χωρητικότητα ρεύματος, το περιβάλλον λειτουργίας, τη συχνότητα μεταγωγής και τις απαιτήσεις αυτοματισμού για να διασφαλίσουν τη βέλτιστη μακροπρόθεσμη απόδοση.
