Περίληψη άρθρου:

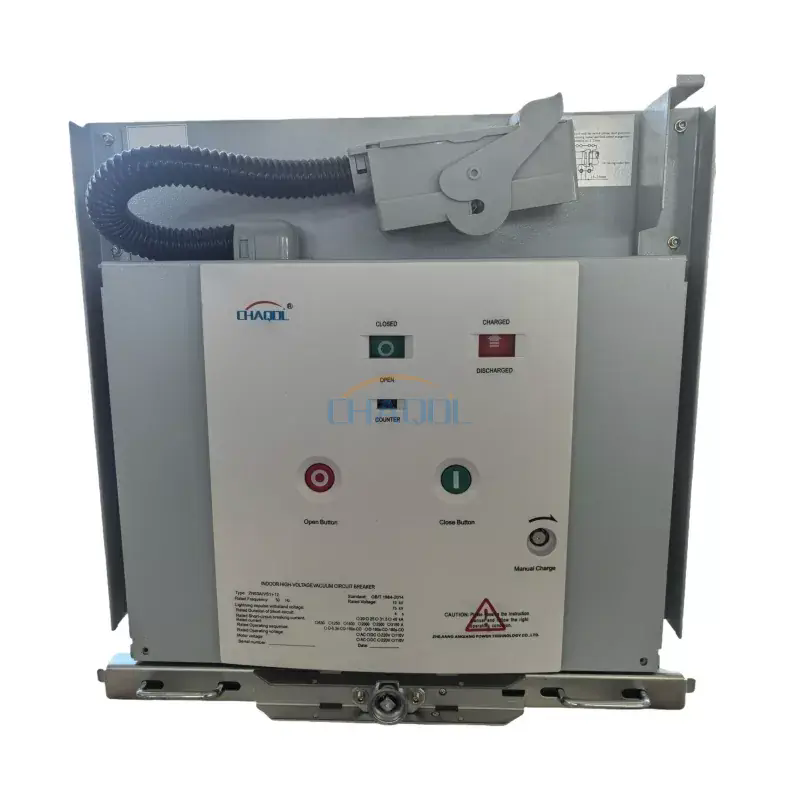

A Αποσπώμενος διακόπτης κυκλώματος 12 kV εσωτερικού χώρουείναι ένα κρίσιμο εξάρτημα διακοπτών μέσης τάσης σχεδιασμένο για ασφαλή, αξιόπιστη και ευέλικτη διανομή ισχύος εντός υποσταθμών, βιομηχανικών εγκαταστάσεων και εμπορικών ηλεκτρικών συστημάτων. Αυτό το άρθρο εξηγεί την αρχή λειτουργίας, τη δομή, τα πλεονεκτήματα, τα σενάρια εφαρμογής, τα ζητήματα συντήρησης και τις οδηγίες επιλογής. Προορίζεται να βοηθήσει τους μηχανικούς, τις ομάδες προμηθειών και τους χειριστές εγκαταστάσεων να μειώσουν τους λειτουργικούς κινδύνους και να βελτιώσουν την αξιοπιστία του συστήματος.
Ένας αποσπώμενος διακόπτης κυκλώματος 12 kV είναι μια συσκευή μεταγωγής μέσης τάσης που είναι εγκατεστημένη σε συστήματα διακοπτών με μεταλλική επένδυση. Η κύρια λειτουργία του είναι να διακόπτει τα ρεύματα σφάλματος και να προστατεύει τα ηλεκτρικά δίκτυα από υπερφορτώσεις, βραχυκυκλώματα και μη φυσιολογικές συνθήκες λειτουργίας. Η σχεδίαση "με δυνατότητα ανάσυρσης" επιτρέπει την ασφαλή εξαγωγή του διακόπτη από τον πίνακα του πίνακα διανομής για συντήρηση ή αντικατάσταση χωρίς να διαταραχθεί ολόκληρο το σύστημα.
Αυτός ο τύπος διακόπτη κυκλώματος χρησιμοποιείται ευρέως σε σύγχρονα δίκτυα διανομής ρεύματος όπου ο χρόνος λειτουργίας, η ασφάλεια και η δυνατότητα συντήρησης είναι κρίσιμες απαιτήσεις.
Η αρχή λειτουργίας ενός αποσπώμενου διακόπτη εσωτερικού κυκλώματος 12 kV βασίζεται στον γρήγορο μηχανικό διαχωρισμό των επαφών σε συνδυασμό με την τεχνολογία σβέσης τόξου. Υπό κανονικές συνθήκες, ο διακόπτης επιτρέπει στο ρεύμα να ρέει μέσω κλειστών επαφών. Όταν παρουσιαστεί σφάλμα, το ρελέ προστασίας στέλνει ένα σήμα διακοπής στον μηχανισμό του διακόπτη.
Αυτή η γρήγορη απόκριση αποτρέπει τη ζημιά του εξοπλισμού, μειώνει τον κίνδυνο πυρκαγιάς και διασφαλίζει τη σταθερότητα του συστήματος.
Η τυπική δομή ενός αποσπώμενου διακόπτη εσωτερικού κυκλώματος 12 kV περιλαμβάνει πολλά ενσωματωμένα εξαρτήματα:
| Συστατικό | Λειτουργία |
|---|---|
| Διακόπτης κενού | Σβήνει το τόξο και διακόπτει τη ροή του ρεύματος |
| Μηχανισμός Λειτουργίας | Παρέχει μηχανική δύναμη για το άνοιγμα/κλείσιμο των επαφών |
| Φορτηγό με δυνατότητα ανάληψης | Επιτρέπει την κίνηση μέσα και έξω από τον πίνακα διακοπτών |
| Σύστημα μόνωσης | Εξασφαλίζει ηλεκτρική μόνωση και ασφάλεια |
| Μονάδα ελέγχου | Διαχειρίζεται τα σήματα ενεργοποίησης και κλεισίματος |
| Σύστημα εμπλοκής | Αποτρέπει τη λανθασμένη λειτουργία κατά τη συντήρηση |
Τα σύγχρονα συστήματα ισχύος απαιτούν εξοπλισμό που δεν είναι μόνο αξιόπιστος αλλά και εύκολος στη συντήρηση. Ο αποσπώμενος διακόπτης κυκλώματος εσωτερικού χώρου 12 kV παρέχει πολλά βασικά πλεονεκτήματα:
Ο αποσπώμενος διακόπτης κυκλώματος 12 kV χρησιμοποιείται ευρέως σε συστήματα διανομής μέσης τάσης σε πολλές βιομηχανίες:
Η προσαρμοστικότητά του το καθιστά βασικό συστατικό για τη διασφάλιση σταθερής παροχής ηλεκτρικής ενέργειας σε κρίσιμα περιβάλλοντα υποδομής.
Η κατανόηση της διαφοράς μεταξύ σταθερών και αποσυρόμενων σχεδίων είναι απαραίτητη κατά την επιλογή λύσεων διακοπτών.
| Χαρακτηριστικό | Σταθερός τύπος | Τύπος με δυνατότητα ανάληψης |
|---|---|---|
| Συντήρηση | Δύσκολο, απαιτεί τερματισμό του συστήματος | Εύκολο, μπορεί να αφαιρεθεί με ασφάλεια |
| Ευκαμψία | Περιωρισμένος | Ψηλά |
| Ασφάλεια | Μέτριος | Ψηλά με σύστημα σύμπλεξης |
| Αρχικό Κόστος | Χαμηλότερος | Πιο ψηλά |
Αν και οι αποσυρόμενοι διακόπτες έχουν υψηλότερο αρχικό κόστος, μειώνουν σημαντικά τους μακροπρόθεσμους κινδύνους λειτουργίας και συντήρησης.
Η σωστή συντήρηση εξασφαλίζει μεγάλη διάρκεια ζωής και σταθερή απόδοση. Οι χειριστές θα πρέπει να ακολουθούν τις ρουτίνες δομημένης επιθεώρησης:
Οι περιβαλλοντικές συνθήκες όπως η υγρασία, η σκόνη και οι διακυμάνσεις της θερμοκρασίας θα πρέπει επίσης να παρακολουθούνται για να αποφευχθεί η υποβάθμιση της απόδοσης.
Η επιλογή ενός κατάλληλου διακόπτη απαιτεί αξιολόγηση τεχνικών και λειτουργικών παραμέτρων:
Τα πρότυπα κατασκευής υψηλής ποιότητας και η συμμόρφωση με τα διεθνή πρότυπα ηλεκτρικής ασφάλειας είναι απαραίτητα για τη διασφάλιση της μακροπρόθεσμης αξιοπιστίας.
Προϊόντα που σχεδιάζονται και κατασκευάζονται απόZhejiang Anqiang Power Technology Co., Ltd.έχουν σχεδιαστεί για να ανταποκρίνονται στις αυστηρές προσδοκίες απόδοσης και ασφάλειας στα συστήματα ισχύος μέσης τάσης.
Ε1: Ποια είναι η κύρια λειτουργία ενός αποσπώμενου διακόπτη εσωτερικού κυκλώματος 12 kV;
Προστατεύει τα ηλεκτρικά συστήματα διακόπτοντας τα ρεύματα σφάλματος και επιτρέποντας την ασφαλή συντήρηση μέσω μιας αποσπώμενης κατασκευής.
Ε2: Τι κάνει τον αποσπώμενο τύπο ασφαλέστερο;
Μπορεί να απομονωθεί φυσικά από το σύστημα, μειώνοντας τον κίνδυνο τυχαίας ηλεκτρικής επαφής κατά τη συντήρηση.
Ε3: Πόσο συχνά πρέπει να συντηρείται;
Συνήθως συνιστώνται επιθεωρήσεις ρουτίνας ετησίως, με συχνότερους ελέγχους σε σκληρά περιβάλλοντα.
Ε4: Μπορεί να χρησιμοποιηθεί σε συστήματα ανανεώσιμων πηγών ενέργειας;
Ναι, χρησιμοποιείται ευρέως σε υποσταθμούς ηλιακής και αιολικής ενέργειας για αξιόπιστο έλεγχο διανομής ισχύος.
Ο αποσπώμενος διακόπτης κυκλώματος εσωτερικού χώρου 12 kV παίζει ζωτικό ρόλο στα σύγχρονα συστήματα διανομής ρεύματος μέσης τάσης. Ο συνδυασμός ασφάλειας, ευελιξίας και ισχυρής δυνατότητας διακοπής σφαλμάτων το καθιστά μια προτιμώμενη επιλογή για εφαρμογές υποδομής ζωτικής σημασίας. Η σωστή επιλογή, εγκατάσταση και συντήρηση ενισχύουν σημαντικά την αξιοπιστία του συστήματος και μειώνουν τους λειτουργικούς κινδύνους.
Με προηγμένη μηχανική και αυστηρό έλεγχο ποιότητας,Zhejiang Anqiang Power Technology Co., Ltd.παρέχει λύσεις σχεδιασμένες να ικανοποιούν τις απαιτητικές βιομηχανικές απαιτήσεις και να διασφαλίζουν σταθερή απόδοση του συστήματος ισχύος.
Για λεπτομερείς προδιαγραφές, τεχνικές συμβουλές ή υποστήριξη έργου,επικοινωνήστε μαζί μαςσήμερα για να εξερευνήσετε πώς οι λύσεις μας μπορούν να βελτιώσουν την απόδοση και την ασφάλεια του συστήματος διανομής ηλεκτρικής ενέργειας.
-
