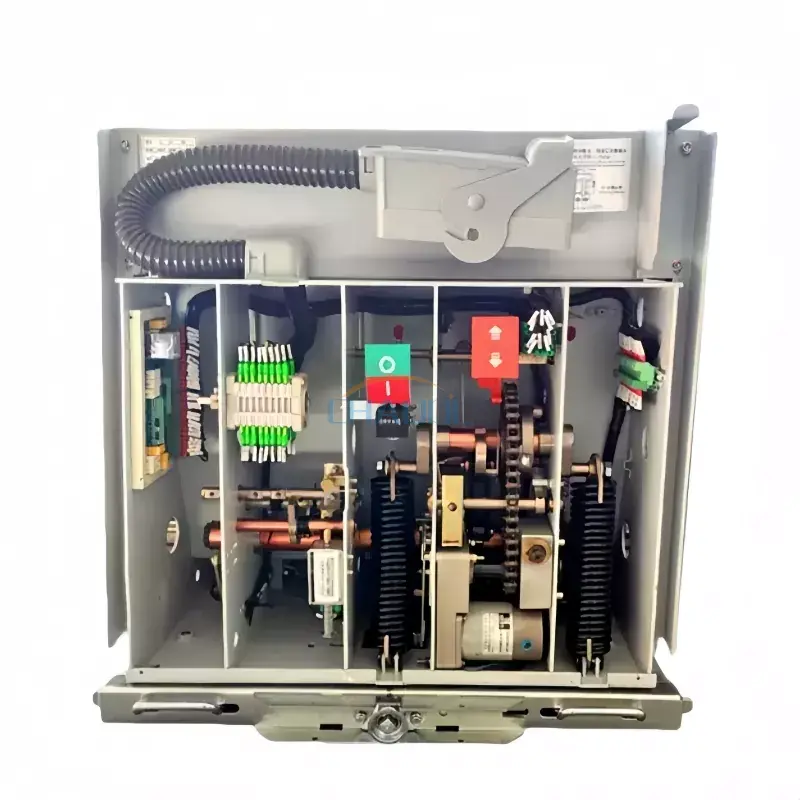

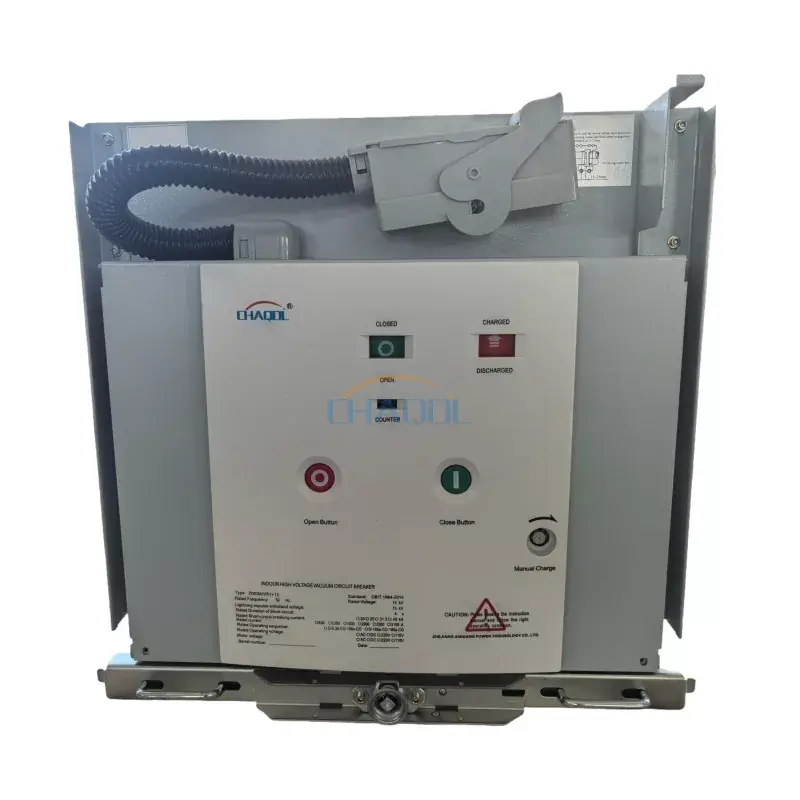

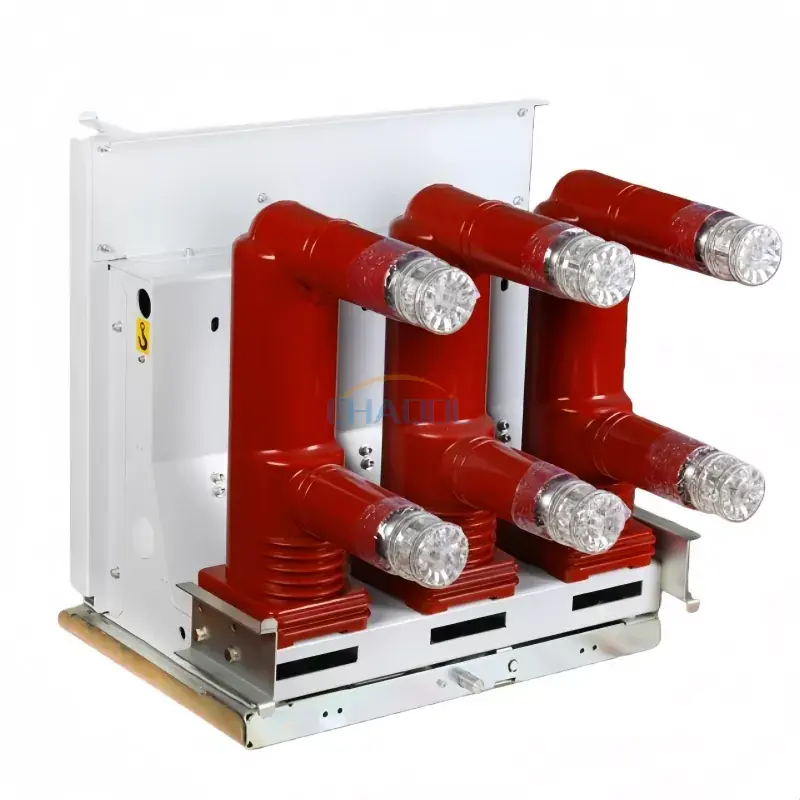

Το μοντέλο προϊόντος του αποσπώμενου διακόπτη εσωτερικού κυκλώματος 12KV είναι ZN63(VS1)-12. Το προϊόν διαθέτει ενσωματωμένο μηχανισμό λειτουργίας και διακόπτη κυκλώματος και το κύριο κύκλωμα μπορεί να χρησιμοποιήσει ένα πλήρως ενθυλακωμένο συγκρότημα πόλων για να επιτύχει σμίκρυνση, υψηλή αξιοπιστία και λειτουργία χωρίς συντήρηση. Μπορεί να χρησιμοποιηθεί με συσκευές διανομής μέσης τάσης όπως η σειρά KYN28.
|
Ονομαστική τάση |
12KV/17,5KV |
|
Ονομαστική συχνότητα |
50Hz |
|
Ονομαστική τάση αντοχής σε κεραυνούς (τιμή αιχμής) |
75 kV |
|
Ονομαστική τάση αντοχής σε συχνότητα ισχύος σύντομου χρόνου (1 λεπτό) |
42 kV |
|
Ονομαστικό ρεύμα |
630/1250Α |
|
Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος |
20/25 kA |
|
Ονομαστικό ρεύμα βραχυκυκλώματος (τιμή αιχμής) |
50/63 kA |
|
Ονομαστική βραχυχρόνια αντοχή σε ρεύμα και διάρκεια |
20/4kA/S |
|
Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος και αριθμός λειτουργιών διακοπής |
30 φορές |
|
Ώρα κλεισίματος |
35-70 ms |
|
Χρόνος ανοίγματος (του διακόπτη κυκλώματος) |
20-50 ms |
|
Μηχανική ζωή |
10.000 φορές |
|
Ονομαστική ικανότητα αποθήκευσης ενέργειας και τάση λειτουργίας |
AC220/110V DC220/110V |
|
Μέση ταχύτητα κλεισίματος |
0,5-0,8 m/s |
|
Μέση ταχύτητα μεταγωγής |
0,9-1,2 m/s |
|
Κενό επαφής |
11±1 mm |
|
Υπερταξίδι επαφής |
3,5±0,5 χλστ |
|
Χρόνος αναπήδησης κλεισίματος επαφής |
≤ 2m/s |
1. Το εύρος θερμοκρασίας λειτουργίας είναι -10℃ έως 40℃, και η αποθήκευση και η μεταφορά επιτρέπονται στους -30℃.
2. Το υψόμετρο λειτουργίας δεν πρέπει να υπερβαίνει τα 1000μ. Εάν το υψόμετρο αυξάνεται, το ονομαστικό επίπεδο μόνωσης θα πρέπει να αυξηθεί ανάλογα.
3. Το εφαρμοστέο επίπεδο σεισμικής έντασης δεν πρέπει να υπερβαίνει το μέγεθος 8.
4. Ο αποσυρόμενος διακόπτης εσωτερικού κυκλώματος 12 kV είναι κατάλληλος για τοποθεσίες απαλλαγμένες από φωτιά, έκρηξη, σοβαρή ρύπανση, χημική διάβρωση και βίαιους κραδασμούς.
