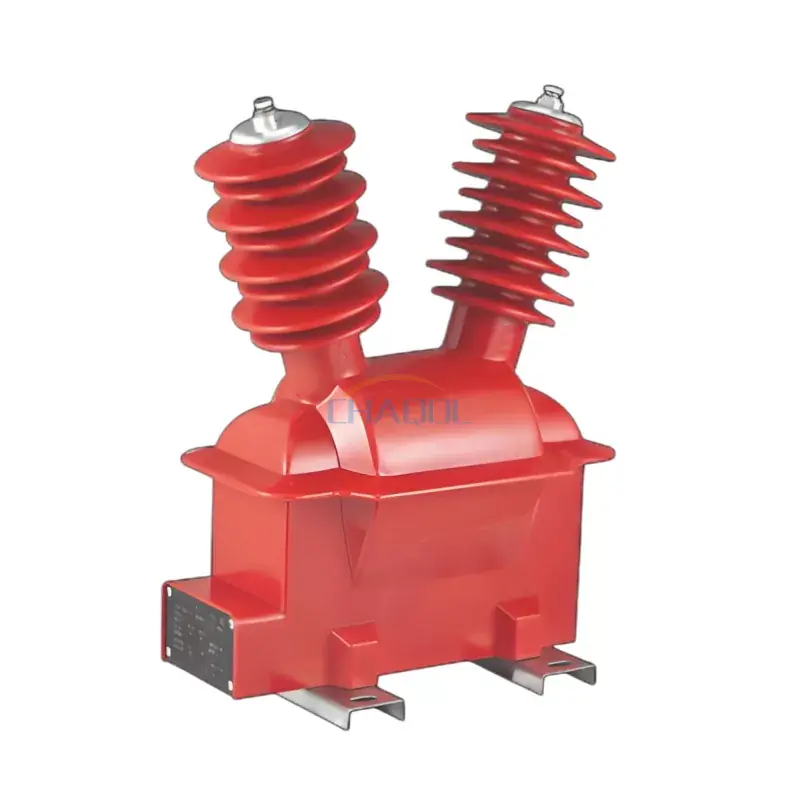

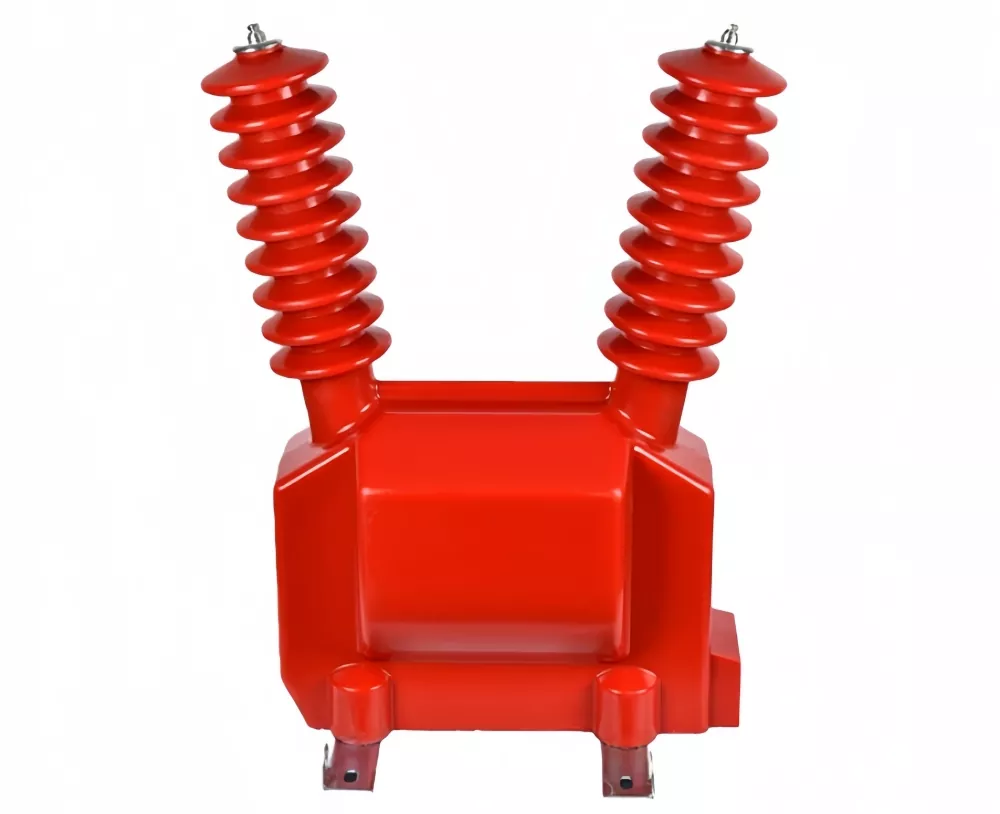

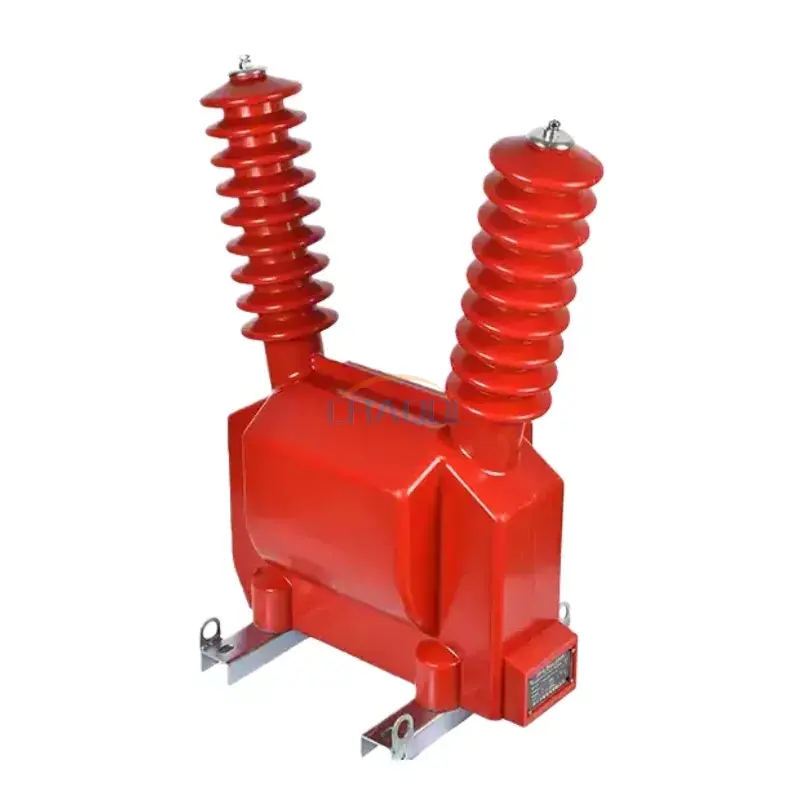

Anqiang Power's 24KV outdoor voltage transformers are high-performance outdoor devices. Διαθέσιμα στα μοντέλα JDZW-6, 10, 17.5 και 24, έχουν σχεδιαστεί για να παρέχουν τυπική τάση για βολτόμετρα, μετρητές ισχύος, ρελέ γείωσης και ανιχνευτές διαρροής γείωσης. Η Anqiang έχει εφαρμόσει με επιτυχία μετασχηματιστές τάσης τύπου JDZW σε πολλά έργα, επιδεικνύοντας την ικανότητά τους να ανταποκρίνονται στις ανάγκες διαφόρων βιομηχανιών και να προσαρμόζονται σε διαφορετικά περιβάλλοντα. Anqiang Electric can also customize the transformers according to the user's technical specifications.
Χρησιμοποιώντας τις τεχνικές παραμέτρους της ονομαστικής τάσης 6KV και 10KV ως αναφορά.
|
Μοντέλο προϊόντος |
JDZW-6R |
JDZW-10R |
||||
|
Ονομαστική αναλογία τάσης (A) |
6000/100 |
10000/100 |
10000/220 |
1000/100/100 |
10000/100/220 |
|
|
Κατηγορία ακρίβειας και ονομαστική δευτερεύουσα έξοδος |
0.2 |
30 |
30 |
30 |
/ |
/ |
|
0.5 |
80 |
80 |
80 |
/ |
/ |
|
|
1 |
200 |
200 |
200 |
/ |
/ |
|
|
3 |
240 |
240 |
240 |
/ |
/ |
|
|
0,2/0,2 0,2/0,2 |
/ |
/ |
/ |
20/22 20/30 |
0,2/3-30/500 0,5/3-80/500 |
|
|
0,5/0,5 |
/ |
/ |
/ |
25/25 |
||
|
6Ρ |
/ |
/ |
/ |
/ |
/ |
|
|
Μέγιστη έξοδος (VA) |
500 |
500 |
500 |
400/400 |
300/500 |
|
|
Ονομαστικό επίπεδο μόνωσης (VA) |
7.2/32/60 |
42/12/75 |
||||
Αυτός ο εξωτερικός μετασχηματιστής τάσης 24 kV εφαρμόζεται ευρέως σε συστήματα μεταφοράς και διανομής ηλεκτρικής ενέργειας, συμπεριλαμβανομένων αστικών υποσταθμών, βιομηχανικών εγκαταστάσεων, σταθμών ανανεώσιμων πηγών ενέργειας και σιδηροδρομικών δικτύων ηλεκτροδότησης. It is especially suitable for outdoor switchgear where reliable voltage sampling is required for protection and energy metering systems.
Λόγω της σταθερής μονωτικής του δομής και της ισχυρής περιβαλλοντικής προσαρμοστικότητας, επιλέγεται συχνά για έργα αναβάθμισης δικτύου και κατασκευή έξυπνων υποδομών δικτύου.
●Υψηλή μονωτική αντοχή για λειτουργία σε εξωτερικούς χώρους
●Σταθερή ακρίβεια σε συνθήκες μεγάλου φορτίου
● Πλήρως σφραγισμένος σχεδιασμός ανθεκτικός στην υγρασία
●Μεγάλη διάρκεια ζωής με ελάχιστη συντήρηση
●Συμβατό με πολλαπλές δευτερεύουσες διαμορφώσεις
Ο Μετασχηματιστής Εξωτερικής Τάσης 24 kV εξασφαλίζει σταθερή απόδοση τόσο σε κανονικές συνθήκες όσο και σε συνθήκες σφάλματος, καθιστώντας τον ένα αξιόπιστο εξάρτημα στα σύγχρονα ηλεκτρικά δίκτυα.
Proper grounding is required during installation to ensure safety and measurement accuracy. Ο μετασχηματιστής θα πρέπει να τοποθετηθεί κατακόρυφα σε μια σταθερή κατασκευή και η δευτερεύουσα καλωδίωση πρέπει να ελεγχθεί για σωστή πολικότητα πριν από την ενεργοποίηση.
Συνιστάται η τακτική επιθεώρηση για τους ακροδέκτες και τα εξαρτήματα στεγανοποίησης για να διασφαλιστεί η μακροπρόθεσμη αξιοπιστία σε εξωτερικούς χώρους.
Ε1: Ποια είναι η κύρια λειτουργία αυτού του μετασχηματιστή;
Α: Μειώνει την υψηλή τάση σε μετρήσιμα επίπεδα για συστήματα μέτρησης και προστασίας.
Ε2: Μπορεί να χρησιμοποιηθεί σε σκληρά εξωτερικά περιβάλλοντα;
Α: Ναι, έχει σχεδιαστεί με σφραγισμένη μόνωση και αντιδιαβρωτικά υλικά για εξωτερική χρήση.
Ε3: Με ποια συστήματα είναι συμβατό;
Α: Είναι κατάλληλο για υποσταθμούς, συστήματα RMU και εναέρια δίκτυα διανομής.
Ε4: Ποια είναι η τυπική διάρκεια ζωής;
Α: Υπό κανονικές συνθήκες λειτουργίας, μπορεί να λειτουργήσει αξιόπιστα για περισσότερα από 20 χρόνια.
Ε5: Απαιτεί συχνή συντήρηση;
Α: Δεν απαιτείται συχνή συντήρηση. συνιστάται μόνο περιοδικός έλεγχος.
Ε6: Μπορεί η δευτερεύουσα έξοδος να προσαρμοστεί;
Α: Ναι, η δευτερεύουσα τάση και το φορτίο μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις του συστήματος.
Τελική σημείωση: Ο Μετασχηματιστής Εξωτερικής Τάσης 24 kV είναι κατασκευασμένος για σταθερή λειτουργία του δικτύου, εξασφαλίζοντας ακριβή μέτρηση τάσης και αξιόπιστη απόδοση προστασίας σε εξωτερικά συστήματα ισχύος.
