Μετασχηματιστής συνδυασμένου οργάνου βυθισμένου σε λάδι

Αυτός ο μετασχηματιστής συνδυασμένου οργάνου βυθισμένου σε λάδι (μοντέλο JLS-10) έχει σχεδιαστεί για ακριβή μέτρηση και προστασία σε συστήματα ισχύος μέσης τάσης. Ενσωματώνει λειτουργίες μέτρησης τάσης και ρεύματος σε μια ενιαία μονάδα γεμάτη λάδι, καθιστώντας την ευρέως εφαρμόσιμη σε εξωτερικά δίκτυα διανομής, υποσταθμούς και συστήματα παρακολούθησης βιομηχανικής ισχύος. Η δομή υιοθετεί ένα σφραγισμένο σχέδιο μόνωσης βυθισμένο στο λάδι για να εξασφαλίσει σταθερή λειτουργία κάτω από μακροχρόνιες συνθήκες φορτίου και σκληρή περιβαλλοντική έκθεση.

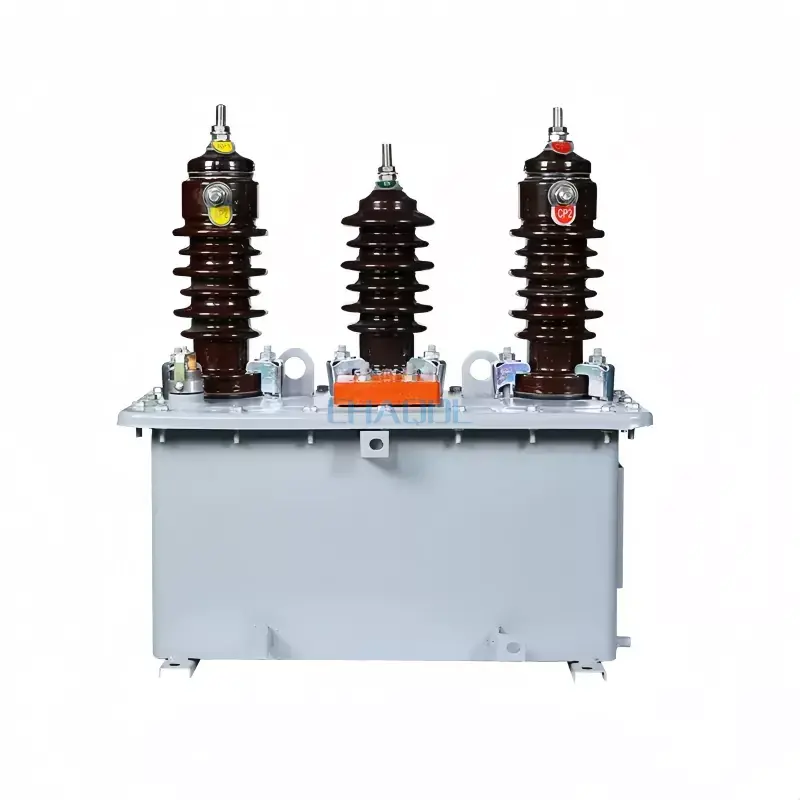

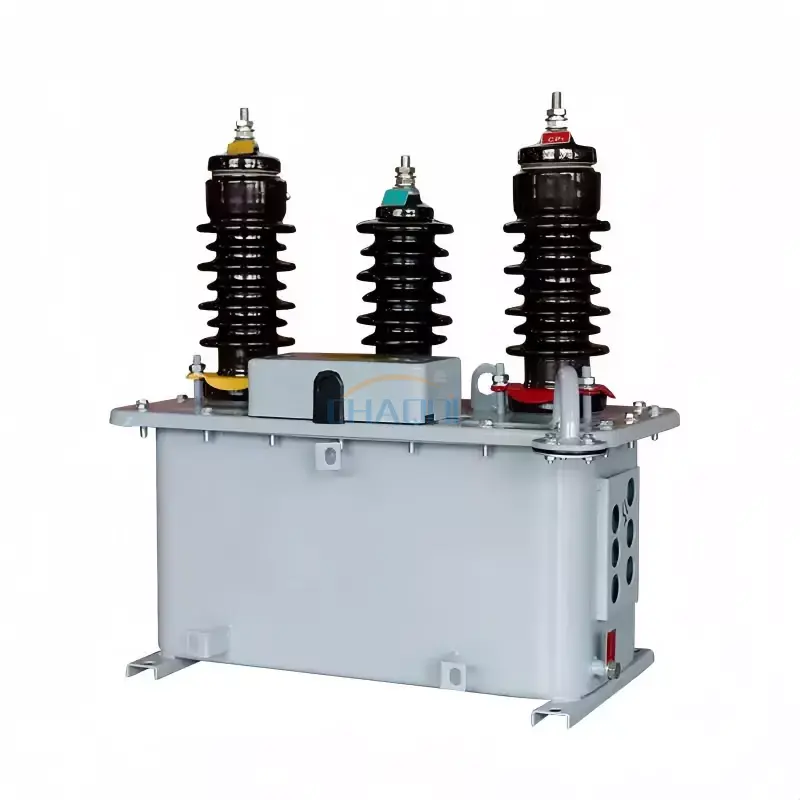

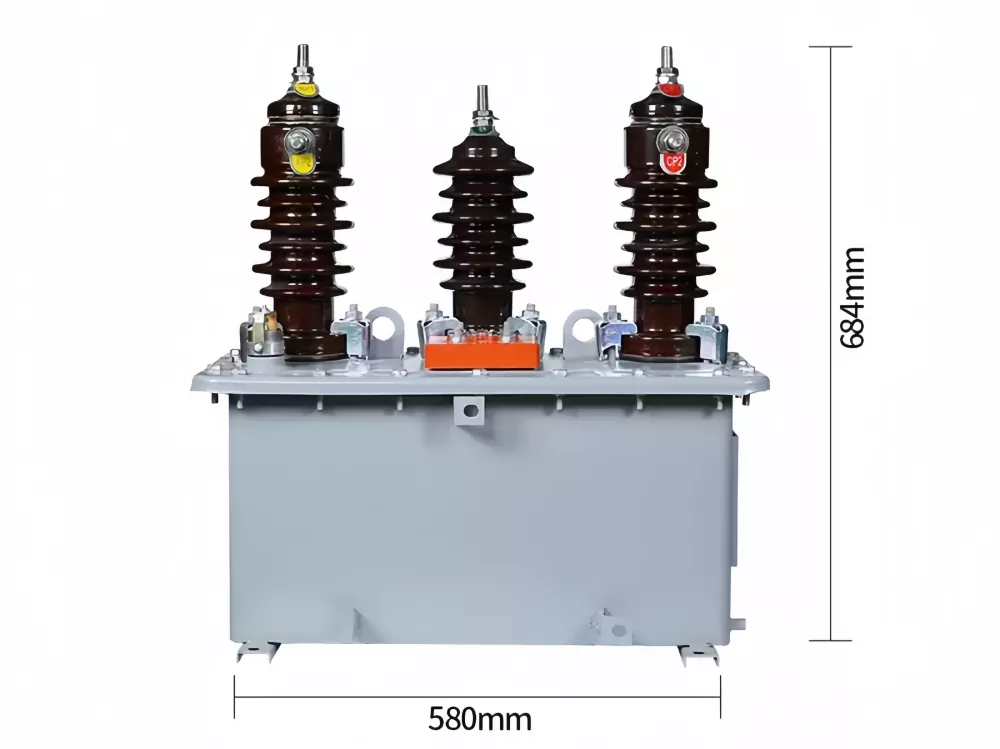

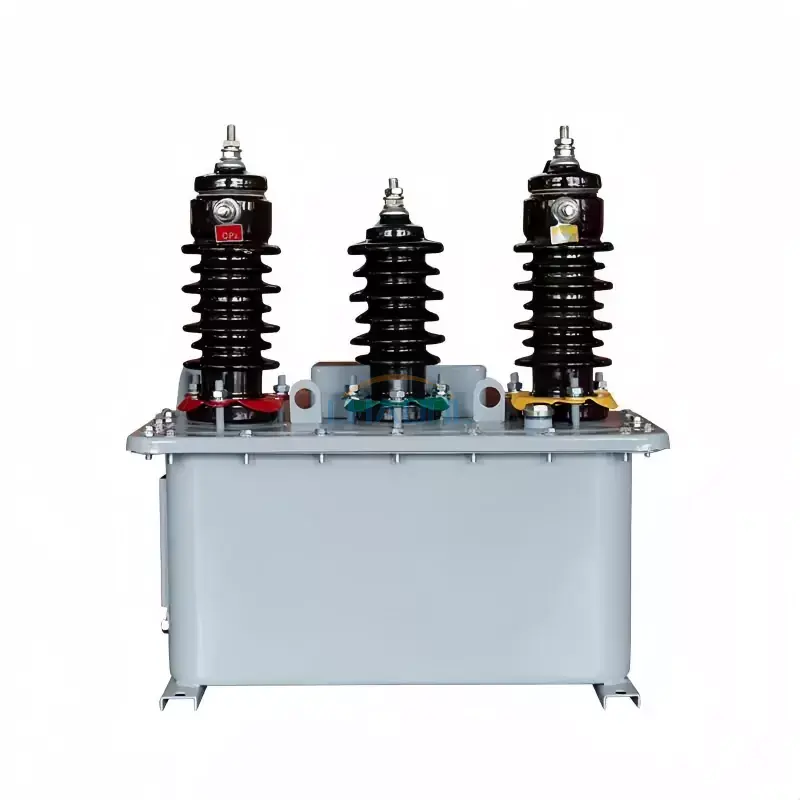

Εμφάνιση εικόνας προϊόντος

Επισκόπηση και Πεδίο εφαρμογής

Ο μετασχηματιστής συνδυασμένου οργάνου βυθισμένου σε λάδι έχει σχεδιαστεί για να εκτελεί ταυτόχρονο μετασχηματισμό τάσης και ρεύματος για ηλεκτρική μέτρηση και προστασία ρελέ. Είναι κατάλληλο για συστήματα διανομής 6kV, 10kV και 35kV, ειδικά σε υπαίθριους υποσταθμούς, συμπαγείς σταθμούς μετασχηματιστών και βιομηχανικά δίκτυα ισχύος όπου η αξιοπιστία και η αντοχή μόνωσης είναι κρίσιμες.

Με την ενσωμάτωση πολλαπλών λειτουργιών μέτρησης σε μια δομή, μειώνει τον χώρο εγκατάστασης και βελτιώνει την αποδοτικότητα της καλωδίωσης του συστήματος, καθιστώντας το μια προτιμώμενη λύση για σύγχρονες εφαρμογές έξυπνου δικτύου.

Τεχνικές Προδιαγραφές

Τεχνικές παράμετροι του τμήματος τάσης των συνδυασμένων μετασχηματιστών οργάνων JLS-35, 10, 6 και 3 βυθισμένοι σε λάδι

Τεχνικές παράμετροι του τρέχοντος τμήματος των συνδυασμένων μετασχηματιστών οργάνων JLS-35, 10, 6 και 3 βυθισμένοι σε λάδι

Πλεονεκτήματα Δομής Προϊόντος

Υιοθετεί μια πλήρως σφραγισμένη δομή δεξαμενής λαδιού, εξασφαλίζοντας εξαιρετική απόδοση μόνωσης και ισχυρή αντοχή στην υγρασία, τη σκόνη και τη ρύπανση του περιβάλλοντος. Ο πυρήνας είναι κατασκευασμένος από χάλυβα πυριτίου υψηλής ποιότητας για την ελαχιστοποίηση της απώλειας ενέργειας, ενώ οι περιελίξεις ακριβείας από χαλκό εξασφαλίζουν σταθερή μετάδοση ρεύματος και ακριβή απόδοση μέτρησης.

Σε σύγκριση με τους συμβατικούς ξεχωριστούς μετασχηματιστές, αυτός ο μετασχηματιστής συνδυασμένου οργάνου βυθισμένου σε λάδι μειώνει σημαντικά την πολυπλοκότητα της καλωδίωσης και βελτιώνει την απόδοση εγκατάστασης σε εξωτερικούς υποσταθμούς και ντουλάπια μέτρησης.

Περιβάλλον Εγκατάστασης

1. Κατάλληλο για εξωτερική ή εσωτερική εγκατάσταση σε συστήματα διανομής

2. Θερμοκρασία περιβάλλοντος: -25℃ έως +40℃

3. Υψόμετρο: ≤1000m (το μεγαλύτερο υψόμετρο απαιτεί προσαρμοσμένο σχεδιασμό)

4. Εφαρμόζεται σε περιβάλλοντα απαλλαγμένα από διαβρωτικά αέρια, έντονη ρύπανση ή έντονους κραδασμούς

Διάγραμμα διαστάσεων προϊόντος

FAQ

Ε1: Ποια είναι η κύρια λειτουργία ενός μετασχηματιστή συνδυασμένου οργάνου βυθισμένου σε λάδι;
Α: Ενσωματώνει τη μέτρηση τάσης και ρεύματος σε μία μονάδα, παρέχοντας ακριβή προστασία μέτρησης και ρελέ για συστήματα ισχύος μέσης τάσης, όπως υποσταθμοί και δίκτυα διανομής.

Ε2: Πού εγκαθίσταται συνήθως αυτός ο μετασχηματιστής;
Α: Χρησιμοποιείται συνήθως σε υπαίθριους υποσταθμούς, συμπαγείς σταθμούς μετασχηματιστών, βιομηχανικά συστήματα διανομής ισχύος και ντουλάπια μέτρησης που απαιτούν σταθερή μέτρηση ενέργειας.

Ε3: Ποια επίπεδα τάσης μπορεί να υποστηρίξει αυτός ο εξοπλισμός;
Α: Τα τυπικά μοντέλα υποστηρίζουν συστήματα 3kV, 6kV, 10kV και 35kV, καθιστώντας τα κατάλληλα για ένα ευρύ φάσμα εφαρμογών μέσης τάσης.

Ε4: Ποια είναι τα πλεονεκτήματα της μόνωσης βυθισμένη στο λάδι;
Α: Η μόνωση λαδιού παρέχει εξαιρετική διηλεκτρική αντοχή, απαγωγή θερμότητας και μακροπρόθεσμη λειτουργική σταθερότητα, ειδικά σε σκληρά εξωτερικά περιβάλλοντα.

Ε5: Πόσο συχνά χρειάζεται συντήρηση;
Α: Η δομή είναι πλήρως σφραγισμένη, επομένως απαιτεί ελάχιστη συντήρηση. Συνιστάται ο τακτικός έλεγχος της κατάστασης του λαδιού και των συνδέσεων ακροδεκτών.

Ε6: Μπορεί να προσαρμοστεί για διαφορετικές αναλογίες ρεύματος;
Α: Ναι, οι αναλογίες ρεύματος και οι δευτερεύουσες παράμετροι μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις του έργου για να ταιριάζουν με διαφορετικά συστήματα μέτρησης και προστασίας.
