Διακόπτης εξωτερικού κυκλώματος 33KV με Αυτόματο Recloser

ΟΔιακόπτης εξωτερικού κυκλώματος 33KV με Αυτόματο Recloser, γνωστός και ως διακόπτης κενού υψηλής τάσης εξωτερικού χώρου ZW32-40.5, είναι σχεδιασμένος για εναέρια δίκτυα διανομής μέσης τάσης, υποσταθμούς, δίκτυα κοινής ωφέλειας και έξυπνα συστήματα διανομής ενέργειας. Χρησιμοποιείται κυρίως για την εναλλαγή ρευμάτων φορτίου, τη διακοπή των ρευμάτων υπερφόρτωσης και την εκκαθάριση σφαλμάτων βραχυκυκλώματος, διασφαλίζοντας παράλληλα αξιόπιστη συνέχεια τροφοδοσίας.

Εξοπλισμένος με προηγμένο σύστημα διακοπής κενού και έξυπνη λειτουργία αυτόματου επανακλεισίματος, αυτός ο εξωτερικός διακόπτης κενού μπορεί να επαναφέρει αυτόματα την ισχύ μετά από προσωρινές βλάβες, βελτιώνοντας σημαντικά την αξιοπιστία του δικτύου και μειώνοντας τη διάρκεια διακοπών. Η συμπαγής δομή, ο ελαφρύς σχεδιασμός και η υψηλή μηχανική αντοχή το καθιστούν ιδανική λύση για σύγχρονα έργα αυτοματισμού διανομής.

Ο διακόπτης ZW32-40.5 είναι κατάλληλος για συστήματα ισχύος 33KV και 40,5KV και υποστηρίζει τοπική λειτουργία, τηλεχειρισμό, παρακολούθηση σφαλμάτων και διαχείριση δικτύου διανομής με βάση την επικοινωνία. Χρησιμοποιείται ευρέως από εταιρείες κοινής ωφέλειας, βιομηχανικές εγκαταστάσεις, έργα ανανεώσιμων πηγών ενέργειας και αγροτικά δίκτυα ηλεκτροδότησης παγκοσμίως.

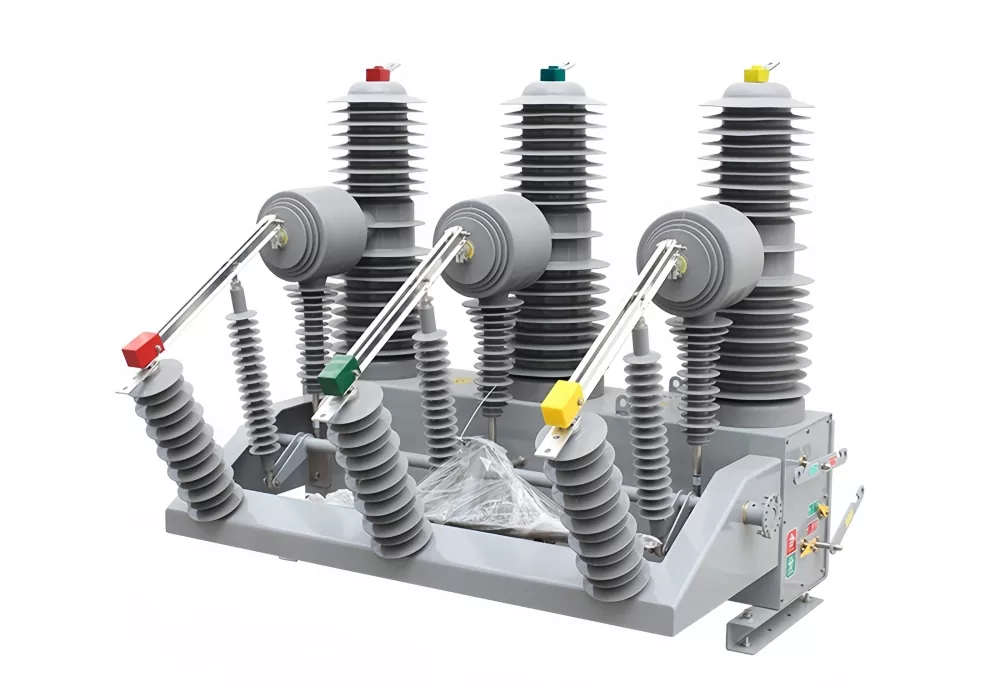

Διάγραμμα εμφάνισης προϊόντος

Τεχνικές Παράμετροι

Βασικά Χαρακτηριστικά

• Η ενσωματωμένη λειτουργία αυτόματου επανακλεισίματος βελτιώνει την αξιοπιστία του τροφοδοτικού και μειώνει τον χρόνο διακοπής λειτουργίας.
• Η τεχνολογία πυρόσβεσης τόξου κενού παρέχει εξαιρετική απόδοση διακοπής και μεγάλη διάρκεια ζωής.
• Κατάλληλο για εναέρια δίκτυα διανομής και εφαρμογές υποσταθμών 33KV και 40,5KV.
• Υψηλή ικανότητα διακοπής βραχυκυκλώματος έως 31,5KA.
• Η συμπαγής δομή και ο ελαφρύς σχεδιασμός απλοποιούν τη μεταφορά και την εγκατάσταση.
• Υποστηρίζει συστήματα τοπικής λειτουργίας, τηλεχειρισμού, τηλεμετρίας και αυτοματισμού διανομής.
• Η κατασκευή σφραγισμένου στύλου ενισχύει την απόδοση μόνωσης και την περιβαλλοντική αντίσταση.
• Ο διακόπτης κενού χωρίς συντήρηση μειώνει το λειτουργικό κόστος καθ' όλη τη διάρκεια του κύκλου ζωής του εξοπλισμού.
• Συμβατό με συστήματα παρακολούθησης SCADA, έξυπνου δικτύου και δικτύων κοινής ωφέλειας.
• Η μεγάλη μηχανική ζωή έως και 10.000 λειτουργιών εξασφαλίζει αξιόπιστη μακροπρόθεσμη απόδοση.

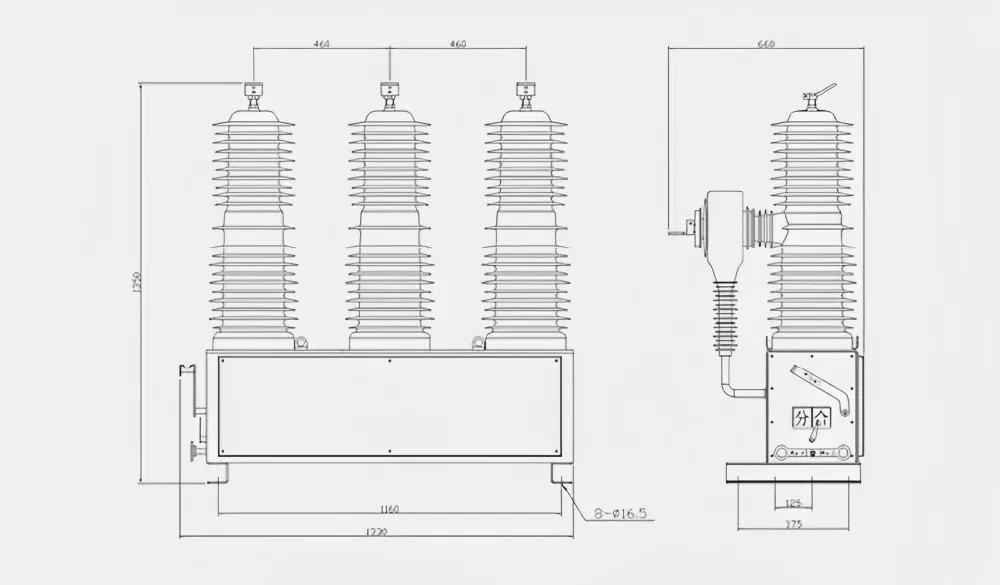

Διάγραμμα διαστάσεων προϊόντος

Δομή προϊόντος και Αρχή Εργασίας

ΟΔιακόπτης εξωτερικού κυκλώματος 33KV με Αυτόματο Recloserαποτελείται κυρίως από έναν ενσωματωμένο σφραγισμένο πόλο, διακόπτη κενού, μετασχηματιστή ρεύματος, μηχανισμό λειτουργίας, μονωμένη δομή στήριξης και ανθεκτικό στις καιρικές συνθήκες περίβλημα. Το ντουλάπι είναι κατασκευασμένο από χάλυβα υψηλής ποιότητας για να παρέχει εξαιρετική μηχανική προστασία και μακροχρόνια ανθεκτικότητα σε εξωτερικούς χώρους.

Οι μετασχηματιστές ρεύματος μπορούν να διαμορφωθούν σύμφωνα με τις απαιτήσεις του έργου για εφαρμογές μέτρησης, παρακολούθησης και προστασίας. Όταν παρουσιαστεί σφάλμα στη γραμμή διανομής, ο έξυπνος ελεγκτής εντοπίζει γρήγορα μη φυσιολογικές συνθήκες και δίνει εντολή στον διακόπτη κενού να διακόψει το ρεύμα σφάλματος. Για προσωρινά σφάλματα, όπως κεραυνούς ή παροδικές διαταραχές γραμμής, η λειτουργία αυτόματου κλεισίματος αποκαθιστά αυτόματα την τροφοδοσία μετά από ένα προκαθορισμένο διάστημα, ελαχιστοποιώντας τις διακοπές λειτουργίας.

Σε συνδυασμό με έναν έξυπνο ελεγκτή, ο διακόπτης υποστηρίζει λειτουργίες τοπικής μεταγωγής καθώς και απομακρυσμένη παρακολούθηση και έλεγχο μέσω διεπαφών επικοινωνίας. Οι μέθοδοι επικοινωνίας μπορεί να περιλαμβάνουν δίκτυα οπτικών ινών, καλώδια επικοινωνίας, GPRS, CDMA, GSM ή άλλα βοηθητικά συστήματα επικοινωνίας, γεγονός που το καθιστά ιδανική λύση για έργα αυτοματισμού έξυπνου δικτύου και διανομής.

Εφαρμογές

ΑυτόΔιακόπτης εξωτερικού κυκλώματος 33KV με Αυτόματο Recloserχρησιμοποιείται ευρέως σε συστήματα μεταφοράς και διανομής ισχύος όπου η αυτόματη απομόνωση βλαβών και η αποκατάσταση της υπηρεσίας είναι κρίσιμες.

• Δίκτυα διανομής ηλεκτρικής ενέργειας κοινής ωφέλειας
• Εναέριες γραμμές διανομής
• Ηλεκτρικοί υποσταθμοί
• Έργα έξυπνου δικτύου
• Μονάδες ηλεκτροπαραγωγής από ανανεώσιμες πηγές ενέργειας
• Βιομηχανικές και μεταλλευτικές εγκαταστάσεις
• Αστικά και αγροτικά συστήματα ηλεκτροδότησης
• Δίκτυα τροφοδοσίας σιδηροδρόμων και μεταφορών

Συχνές Ερωτήσεις

Τι είναι ένας αυτόματος διακόπτης κυκλώματος επανακλεισίματος;

Ένας αυτόματος διακόπτης κυκλώματος επανακλεισίματος μπορεί να επαναφέρει αυτόματα την τροφοδοσία μετά την εμφάνιση προσωρινών βλαβών σε μια γραμμή διανομής. Αυτό βελτιώνει σημαντικά τη συνέχεια της τροφοδοσίας και μειώνει τη διάρκεια διακοπής λειτουργίας για τους τελικούς χρήστες.

Ποια είναι τα πλεονεκτήματα ενός διακόπτη κενού;

Οι διακόπτες κενού παρέχουν γρήγορη εξάλειψη του τόξου, υψηλή αξιοπιστία, χαμηλές απαιτήσεις συντήρησης, μεγάλη διάρκεια ζωής και φιλική προς το περιβάλλον λειτουργία χωρίς λάδι ή αέριο SF6.

Μπορεί αυτός ο διακόπτης να ενσωματωθεί σε ένα σύστημα έξυπνου δικτύου;

Ναί. Ο διακόπτης υποστηρίζει απομακρυσμένη παρακολούθηση, απομακρυσμένη λειτουργία, διάγνωση σφαλμάτων και διεπαφές επικοινωνίας που μπορούν να ενσωματωθούν σε συστήματα αυτοματισμού SCADA και έξυπνου δικτύου.

Πού χρησιμοποιείται συνήθως ο διακόπτης κενού ZW32-40.5;

Χρησιμοποιείται συνήθως σε υποσταθμούς κοινής ωφέλειας, εναέρια δίκτυα διανομής, έργα ανανεώσιμων πηγών ενέργειας, βιομηχανικά συστήματα ηλεκτρικής ενέργειας και υποδομές αγροτικής ηλεκτροδότησης.

Γιατί να επιλέξετε έναν αυτόματο επανακλειτήρα εξωτερικού χώρου 33KV;

Ένας αυτόματος επανακλειωτής εξωτερικού χώρου 33KV βελτιώνει την αξιοπιστία του δικτύου, ελαχιστοποιεί τους χρόνους διακοπής λειτουργίας, μειώνει το κόστος συντήρησης και ενισχύει την αποτελεσματικότητα διαχείρισης σφαλμάτων για σύγχρονα συστήματα διανομής ενέργειας.
