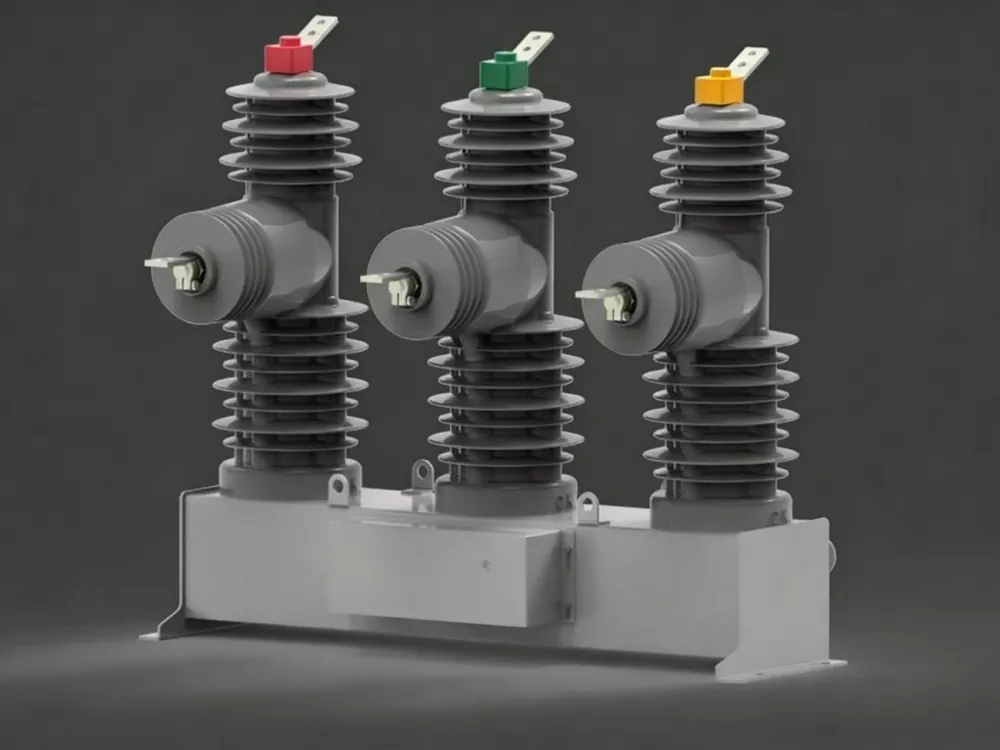

Διακόπτης κυκλώματος υψηλής τάσης 24kV Pole Mounted

Ο διακόπτης κυκλώματος υψηλής τάσης 24 kV Pole Mounted είναι ένας εξωτερικός διακόπτης κενού της σειράς ZW32-24 που έχει σχεδιαστεί για συστήματα διανομής ρεύματος μέσης τάσης. Χρησιμοποιείται ευρέως για τη μεταγωγή ρευμάτων φορτίου, τη διακοπή ρευμάτων υπερφόρτωσης και την εκκαθάριση βλαβών βραχυκυκλώματος σε ηλεκτρικά δίκτυα. Διαθέτοντας προηγμένη τεχνολογία διακοπής κενού, δομή ανθεκτική στη διάβρωση και αξιόπιστους μηχανισμούς λειτουργίας, αυτός ο διακόπτης κυκλώματος εξασφαλίζει ασφαλή και σταθερή λειτουργία σε υποσταθμούς, βιομηχανικές εγκαταστάσεις, έργα ανανεώσιμων πηγών ενέργειας και συστήματα διανομής κοινής ωφέλειας.

Ως επαγγελματίας κατασκευαστής διακοπτών κενού 24kV, παρέχουμε λύσεις ανθεκτικές και υψηλής απόδοσης για επιχειρήσεις κοινής ωφελείας, εργολάβους ηλεκτρισμού, έργα EPC και χειριστές δικτύων διανομής σε όλο τον κόσμο.

Τι είναι ένας διακόπτης κυκλώματος υψηλής τάσης 24 kV που τοποθετείται σε πόλο;

Ένας διακόπτης κενού (VCB) 24 kV είναι μια εξωτερική συσκευή μεταγωγής μέσης τάσης που είναι εγκατεστημένη σε πόλους κοινής ωφέλειας για την προστασία των συστημάτων διανομής ισχύος από υπερφορτίσεις, βραχυκυκλώματα και ηλεκτρικές βλάβες. Ο διακόπτης χρησιμοποιεί διακόπτες κενού για να σβήσει τα τόξα γρήγορα και με ασφάλεια, παρέχοντας εξαιρετική απόδοση μόνωσης και μεγάλη διάρκεια ζωής.

Σε σύγκριση με τους παραδοσιακούς διακόπτες κυκλώματος λαδιού και τους διακόπτες κυκλώματος SF6, οι αυτόματοι διακόπτες κενού προσφέρουν σημαντικά πλεονεκτήματα όπως χαμηλότερες απαιτήσεις συντήρησης, φιλικότητα προς το περιβάλλον, υψηλότερη λειτουργική αξιοπιστία και μεγαλύτερη μηχανική ζωή.

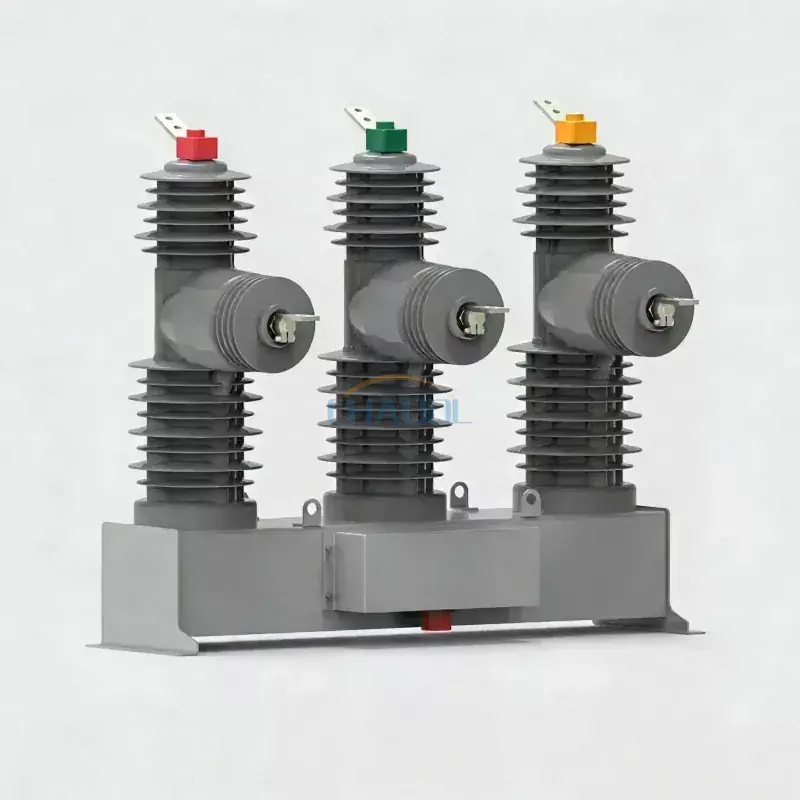

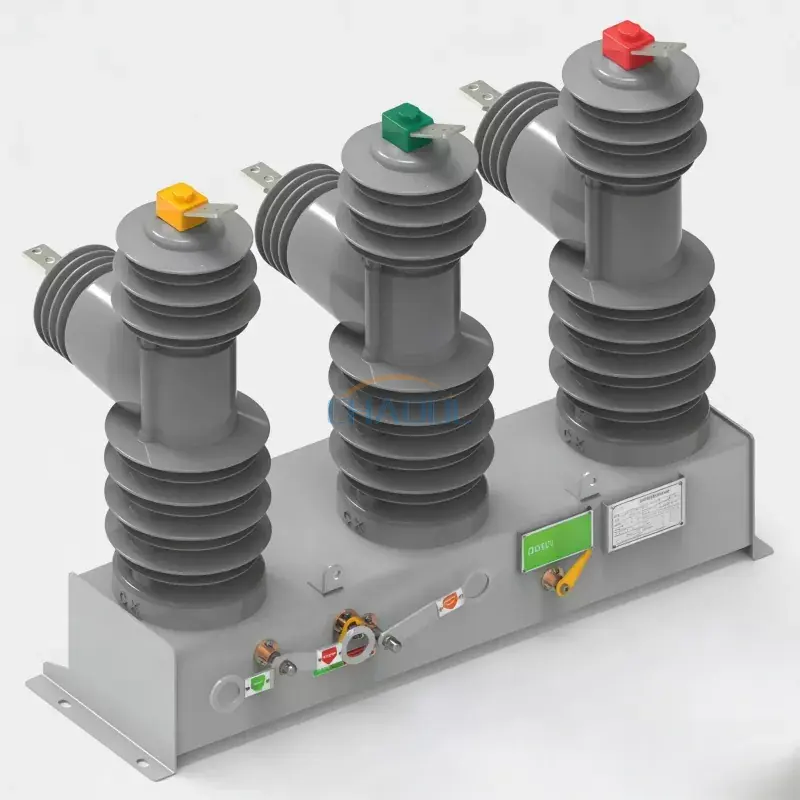

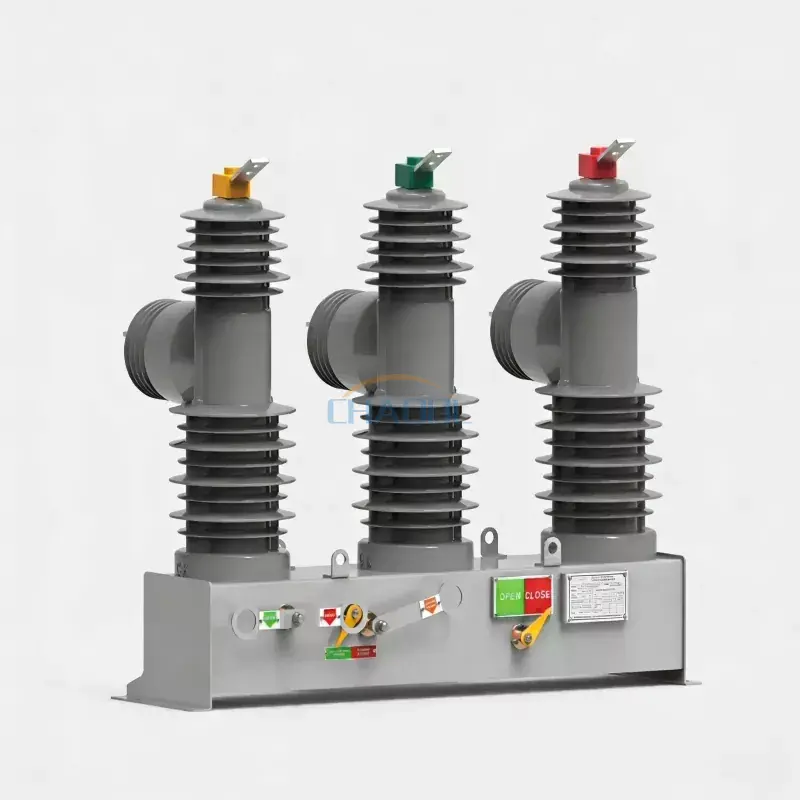

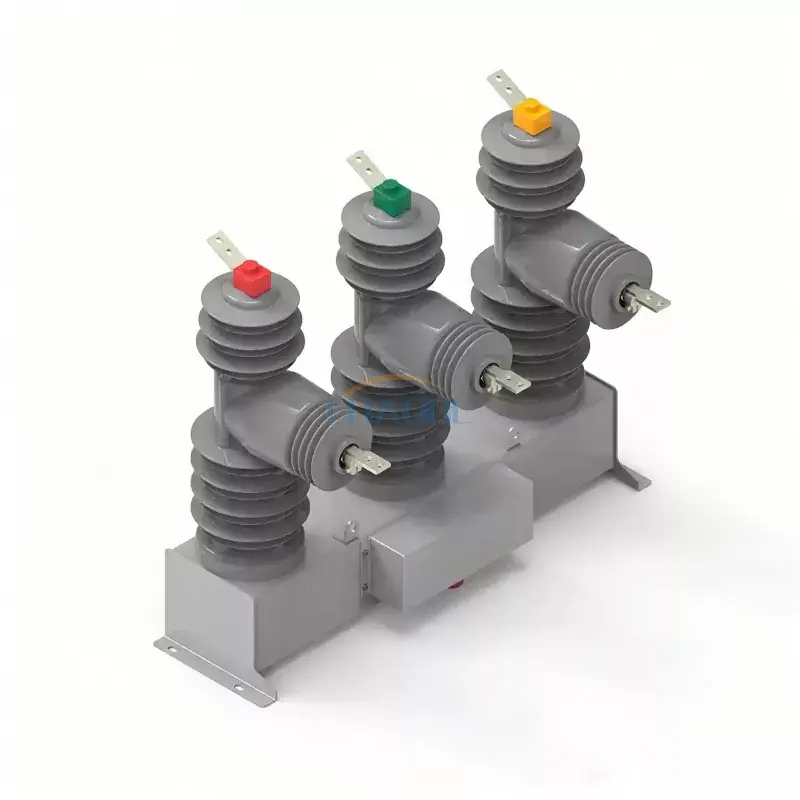

Διάγραμμα εμφάνισης

Η συμπαγής κατασκευή με στύλο έχει σχεδιαστεί για εγκατάσταση σε εξωτερικό χώρο και μακροχρόνια λειτουργία σε απαιτητικές περιβαλλοντικές συνθήκες. Η στιβαρή κατασκευή του εξασφαλίζει εξαιρετική αντοχή στην υγρασία, τη σκόνη, την υπεριώδη ακτινοβολία και τη διάβρωση.

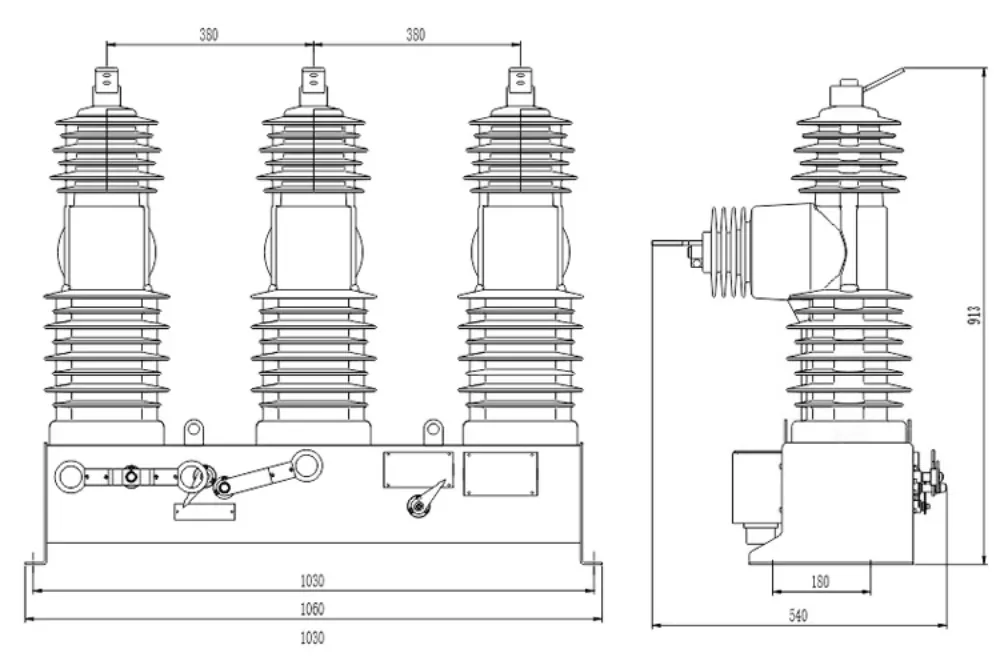

Διάγραμμα διαστάσεων προϊόντος

Ο βελτιστοποιημένος δομικός σχεδιασμός ελαχιστοποιεί τις απαιτήσεις χώρου εγκατάστασης, διατηρώντας παράλληλα υψηλή απόδοση μόνωσης και λειτουργική ασφάλεια. Το μικρό μέγεθος μειώνει επίσης το κόστος μεταφοράς και εγκατάστασης.

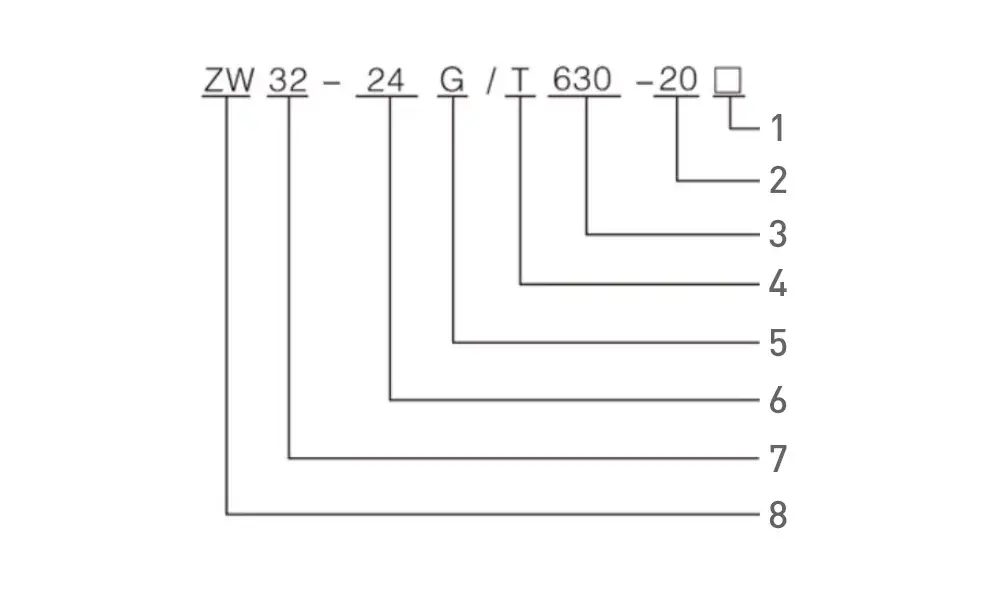

Τεχνικές Παράμετροι

1. Ηλεκτροκίνητα

2. Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος (KA)

3. Ονομαστικό ρεύμα (Α)

4. Μηχανισμός λειτουργίας ελατηρίου

5. Με διακόπτη απομόνωσης

6. Ονομαστική τάση (KV)

7. Αύξων αριθμός σχεδίου

8. Εξωτερικός διακόπτης κενού

Βασικά Χαρακτηριστικά

Προηγμένη τεχνολογία πυρόσβεσης τόξου κενού

Ο διακόπτης κενού σβήνει γρήγορα τα ηλεκτρικά τόξα κατά τις λειτουργίες μεταγωγής, βελτιώνοντας σημαντικά την ασφάλεια και μειώνοντας τη φθορά επαφής. Αυτή η τεχνολογία παρέχει εξαιρετική διηλεκτρική αντοχή και αξιόπιστη απόδοση διακοπής καθ' όλη τη διάρκεια του κύκλου ζωής του προϊόντος.

Υψηλή ικανότητα διακοπής βραχυκυκλώματος

Με ονομαστικό ρεύμα διακοπής βραχυκυκλώματος έως 25 kA, ο διακόπτης μπορεί να απομονώσει αποτελεσματικά τις βλάβες και να προστατεύσει τον πολύτιμο ηλεκτρικό εξοπλισμό από ζημιές που προκαλούνται από μη φυσιολογικές συνθήκες ρεύματος.

Εξαιρετική Εξωτερική Περιβαλλοντική Προσαρμογή

Το περίβλημα είναι κατασκευασμένο από ανοξείδωτο χάλυβα υψηλής ποιότητας ή επικαλυμμένο με Dacromet ατσάλι και έχει φινιριστεί με επιστρώσεις ανθεκτικές στην υπεριώδη ακτινοβολία. Αυτό παρέχει ανώτερη προστασία από τη διάβρωση, τον ψεκασμό αλατιού, την υγρασία, τη σκόνη και τις αντίξοες καιρικές συνθήκες.

Αξιόπιστος Μηχανισμός Λειτουργίας Ελατηρίου

Ο μηχανισμός που λειτουργεί με ελατήριο προσφέρει γρήγορη απόδοση ανοίγματος και κλεισίματος με χαμηλό θόρυβο λειτουργίας και ελάχιστη ανάκαμψη. Εξασφαλίζει σταθερή μηχανική λειτουργία και παρατεταμένη διάρκεια ζωής.

Χαμηλή κατανάλωση ενέργειας

Ο μηχανισμός λειτουργίας απαιτεί λιγότερη από 70 W εξωτερική ισχύ, καθιστώντας τον κατάλληλο για απομακρυσμένες εγκαταστάσεις και εύκολη ενσωμάτωση με εφεδρικά συστήματα ισχύος.

Εφαρμογές

Ο διακόπτης κενού εξωτερικού χώρου 24kV χρησιμοποιείται ευρέως σε:

• Δίκτυα διανομής ηλεκτρικής ενέργειας
• Ηλεκτρικοί υποσταθμοί
• Βιομηχανικές και μεταλλευτικές επιχειρήσεις
• Έργα ηλεκτροδότησης της υπαίθρου
• Φωτοβολταϊκοί σταθμοί ηλιακής ενέργειας
• Συστήματα παραγωγής αιολικής ενέργειας
• Έργα αυτοματισμού έξυπνου δικτύου
• Συστήματα μεταφοράς και διανομής κοινής ωφέλειας

Δομικά Χαρακτηριστικά

1. Περίβλημα υψηλής αντοχής
Το περίβλημα υιοθετεί κατασκευή από ανοξείδωτο χάλυβα ή ειδικά επεξεργασμένη πλάκα χάλυβα. Η προηγμένη αντιδιαβρωτική επεξεργασία βελτιώνει σημαντικά την αντοχή στην περιβαλλοντική γήρανση και την έκθεση σε χημικά.

2. Πόλος μόνωσης από καουτσούκ σιλικόνης
Ο μονωμένος πόλος APG είναι ενθυλακωμένος με καουτσούκ σιλικόνης υψηλής απόδοσης, παρέχοντας εξαιρετικά χαρακτηριστικά μόνωσης, ικανότητα κατά της συμπύκνωσης και μακροπρόθεσμη αξιοπιστία.

3. Μονάδα διακόπτη κενού
Ο διακόπτης κενού χρησιμεύει ως το εξάρτημα μεταγωγής πυρήνα και εξασφαλίζει αξιόπιστη διακοπή ρεύματος με ελάχιστες απαιτήσεις συντήρησης.

4. Έξυπνη συμβατότητα ελέγχου
Μπορούν να ενσωματωθούν προαιρετικοί έξυπνοι ελεγκτές για απομακρυσμένη παρακολούθηση, ανίχνευση σφαλμάτων, απομακρυσμένη εναλλαγή και επικοινωνία συστήματος SCADA.

Οφέλη για χρήστες κοινής ωφέλειας και βιομηχανίας

• Γρήγορη απομόνωση σφαλμάτων και βελτιωμένη αξιοπιστία του συστήματος
• Μειωμένο κόστος συντήρησης και λειτουργίας
• Μεγάλη διάρκεια ζωής μηχανικής και ηλεκτρικής λειτουργίας
• Υψηλή λειτουργική ασφάλεια και απόδοση μεταγωγής
• Φιλική προς το περιβάλλον τεχνολογία διακοπής κενού
• Κατάλληλο για σκληρά εξωτερικά περιβάλλοντα
• Εύκολη εγκατάσταση και συντήρηση
• Έξυπνο δίκτυο και συμβατότητα SCADA

Απαιτήσεις περιβάλλοντος εγκατάστασης

Για βέλτιστη απόδοση, ο διακόπτης κυκλώματος 24 kV θα πρέπει να εγκατασταθεί υπό τις ακόλουθες συνθήκες:

• Θερμοκρασία περιβάλλοντος μεταξύ -30°C και +40°C
• Υψόμετρο που δεν υπερβαίνει τα 1500 μέτρα
• Χωρίς έντονους κραδασμούς ή μηχανικούς κραδασμούς
• Χωρίς εξαιρετικά διαβρωτικά αέρια ή εκρηκτικά περιβάλλοντα
• Σωστή γείωση σύμφωνα με τα ηλεκτρικά πρότυπα

Γιατί να επιλέξετε τον διακόπτη υψηλής τάσης 24 kV που είναι τοποθετημένος σε πόλο;

• Επαγγελματίας κατασκευαστής διακοπτών μέσης τάσης
• Αυστηρός ποιοτικός έλεγχος και εργοστασιακές δοκιμές
• Υπηρεσίες προσαρμογής OEM και ODM
• Αξιόπιστη τεχνολογία διακόπτη κενού
• Ανταγωνιστική τιμολόγηση απευθείας από το εργοστάσιο
• Υποστήριξη γρήγορης παγκόσμιας παράδοσης
• Ολοκληρωμένη τεχνική βοήθεια
• Μακροπρόθεσμη εξυπηρέτηση μετά την πώληση

Συχνές Ερωτήσεις

Ποια είναι η κύρια λειτουργία ενός ασφαλειοδιακόπτη υψηλής τάσης 24 kV σε πόλο;

Χρησιμοποιείται για εναλλαγή ρευμάτων φορτίου, διακοπή ρευμάτων υπερφόρτωσης και απομόνωση σφαλμάτων βραχυκυκλώματος σε συστήματα διανομής ισχύος μέσης τάσης.

Μπορεί ο διακόπτης κυκλώματος να ελεγχθεί από απόσταση;

Ναί. Οι προαιρετικές έξυπνες μονάδες ελέγχου μπορούν να υποστηρίξουν απομακρυσμένη λειτουργία, παρακολούθηση, διάγνωση σφαλμάτων και επικοινωνία SCADA.

Είναι αυτός ο διακόπτης κυκλώματος κατάλληλος για έργα ηλιακής και αιολικής ενέργειας;

Ναί. Χρησιμοποιείται ευρέως σε σταθμούς παραγωγής ενέργειας από ανανεώσιμες πηγές, συμπεριλαμβανομένων των ηλιακών φωτοβολταϊκών πάρκων, των αιολικών πάρκων και των έργων αποθήκευσης ενέργειας.

Ποια είναι τα πλεονεκτήματα των αυτόματων διακοπτών κενού σε σχέση με τους διακόπτες κυκλώματος SF6;

Οι διακόπτες κενού είναι φιλικοί προς το περιβάλλον, απαιτούν λιγότερη συντήρηση, έχουν μεγαλύτερη διάρκεια ζωής και εξαλείφουν την ανάγκη διαχείρισης αερίου SF6.

Υποστηρίζετε OEM και προσαρμοσμένες προδιαγραφές;

Ναί. Μπορούμε να παρέχουμε προσαρμοσμένες διαμορφώσεις, μηχανισμούς λειτουργίας, έξυπνους ελεγκτές και υπηρεσίες επωνυμίας σύμφωνα με τις απαιτήσεις του έργου.
