Πλαϊνός διακόπτης κενού 24 kV

ΟΠλαϊνός διακόπτης κενού 24 kV(Μοντέλο: ZN63A (VS1)-24) είναι ένας υψηλής απόδοσης διακόπτης κυκλώματος μέσης τάσης εσωτερικού χώρου, σχεδιασμένος για τριφασικά συστήματα εναλλασσόμενου ρεύματος 50 Hz με ονομαστική τάση 24 kV. Ενσωματώνει τον μηχανισμό λειτουργίας και τον διακόπτη κενού σε μια συμπαγή δομή, παρέχοντας αξιόπιστη προστασία, μεταγωγή και έλεγχο για υποσταθμούς, σταθμούς ηλεκτροπαραγωγής, βιομηχανικές εγκαταστάσεις και συστήματα διανομής ηλεκτρικής ενέργειας. Ο διακόπτης είναι διαθέσιμος τόσο σε σταθερή όσο και σε αποσπώμενη έκδοση για να ανταποκρίνεται σε διάφορες διαμορφώσεις διακοπτών.

Διαθέτοντας προηγμένη τεχνολογία διακοπής κενού, υψηλή μηχανική αντοχή και χαμηλές απαιτήσεις συντήρησης, αυτός ο διακόπτης κυκλώματος είναι ιδανικός για εφαρμογές που περιλαμβάνουν συχνές λειτουργίες μεταγωγής. Χρησιμοποιείται ευρέως στη μεταλλουργία, την εξόρυξη, τα χημικά εργοστάσια, τις βιομηχανίες άνθρακα, τους υποσταθμούς κοινής ωφέλειας και τα έργα ανανεώσιμων πηγών ενέργειας όπου η ασφαλής και αξιόπιστη διανομή ενέργειας είναι απαραίτητη.

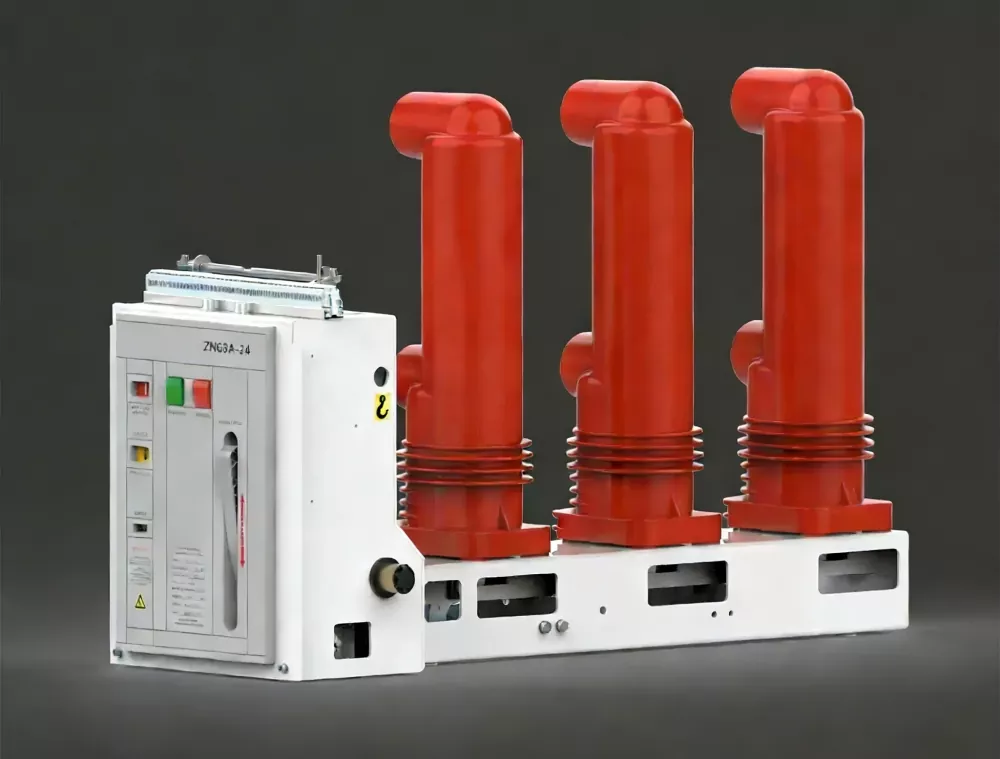

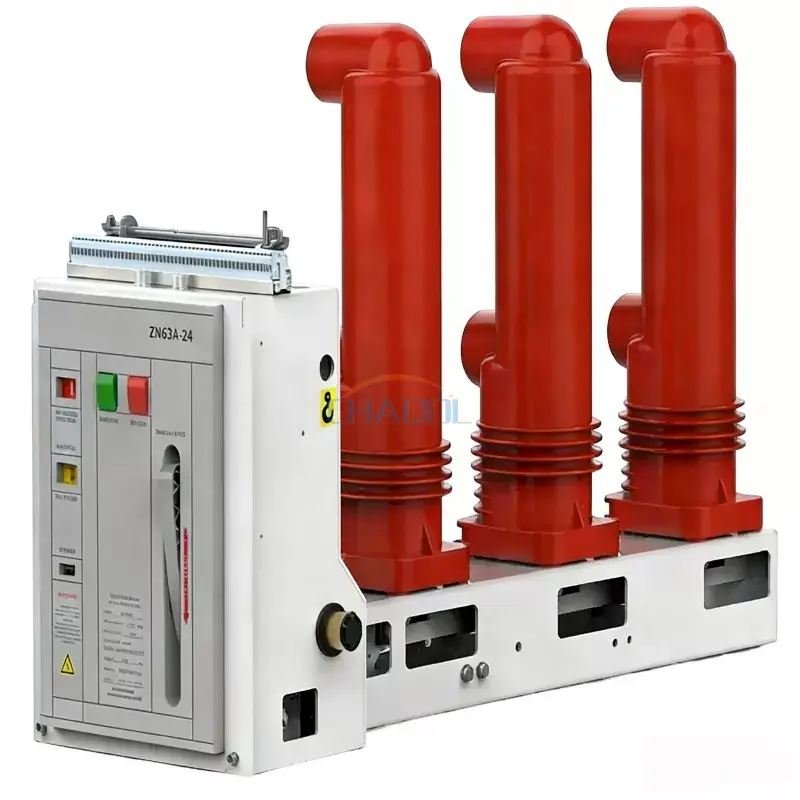

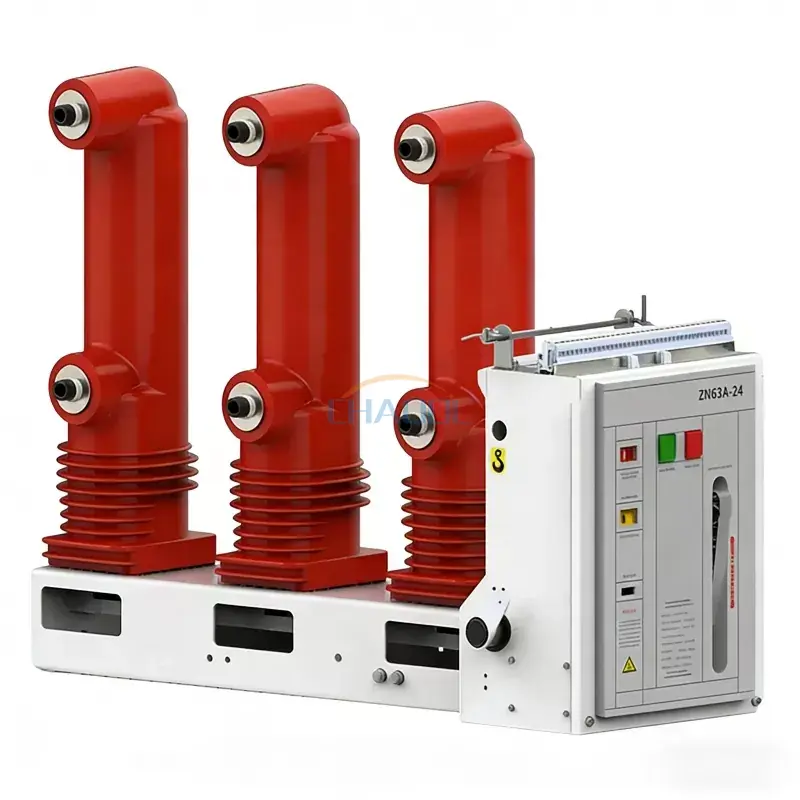

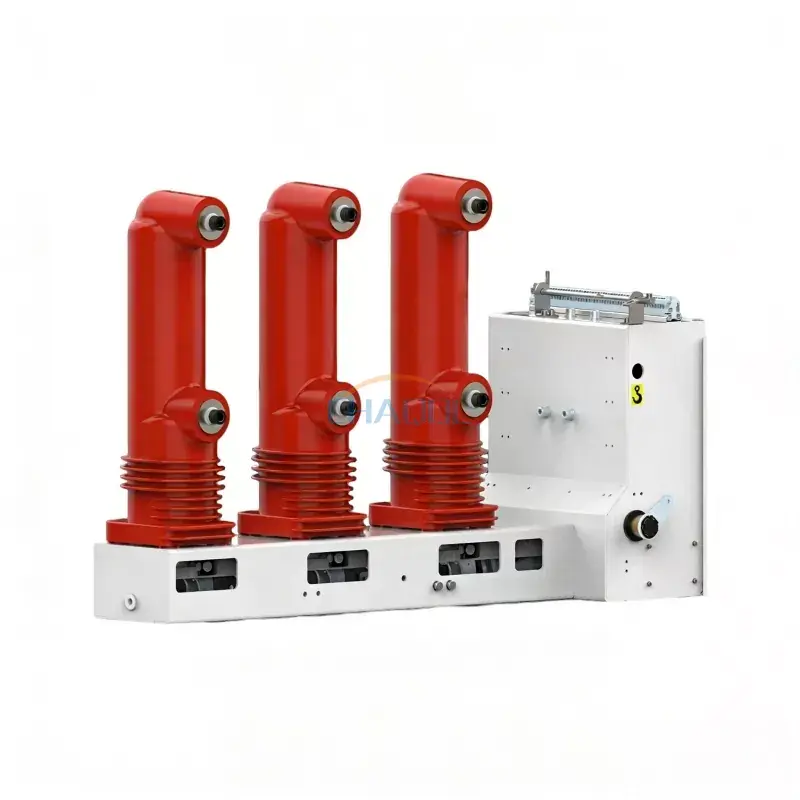

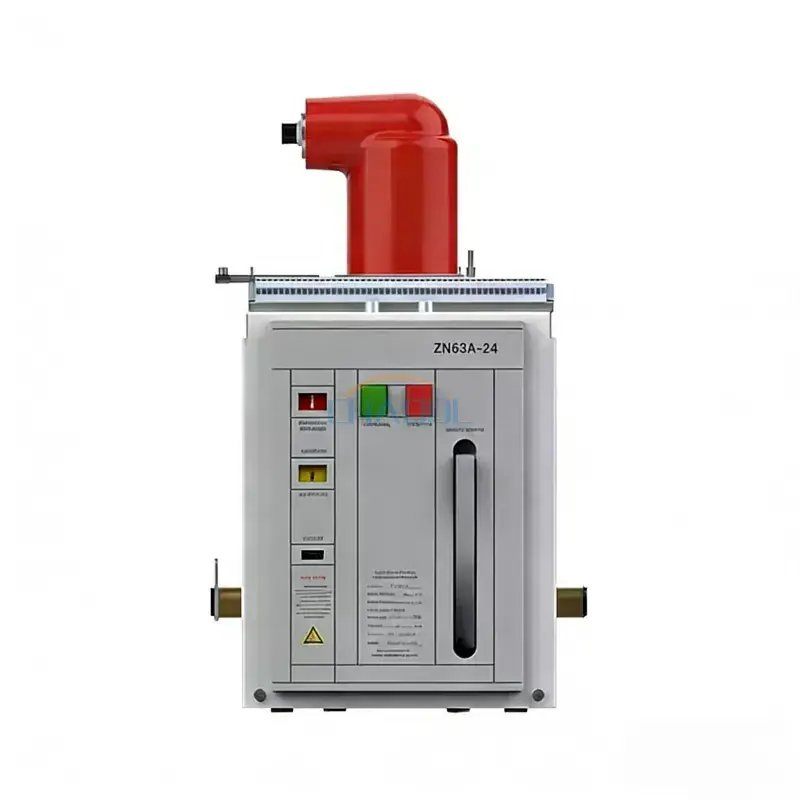

Εμφάνιση προϊόντος

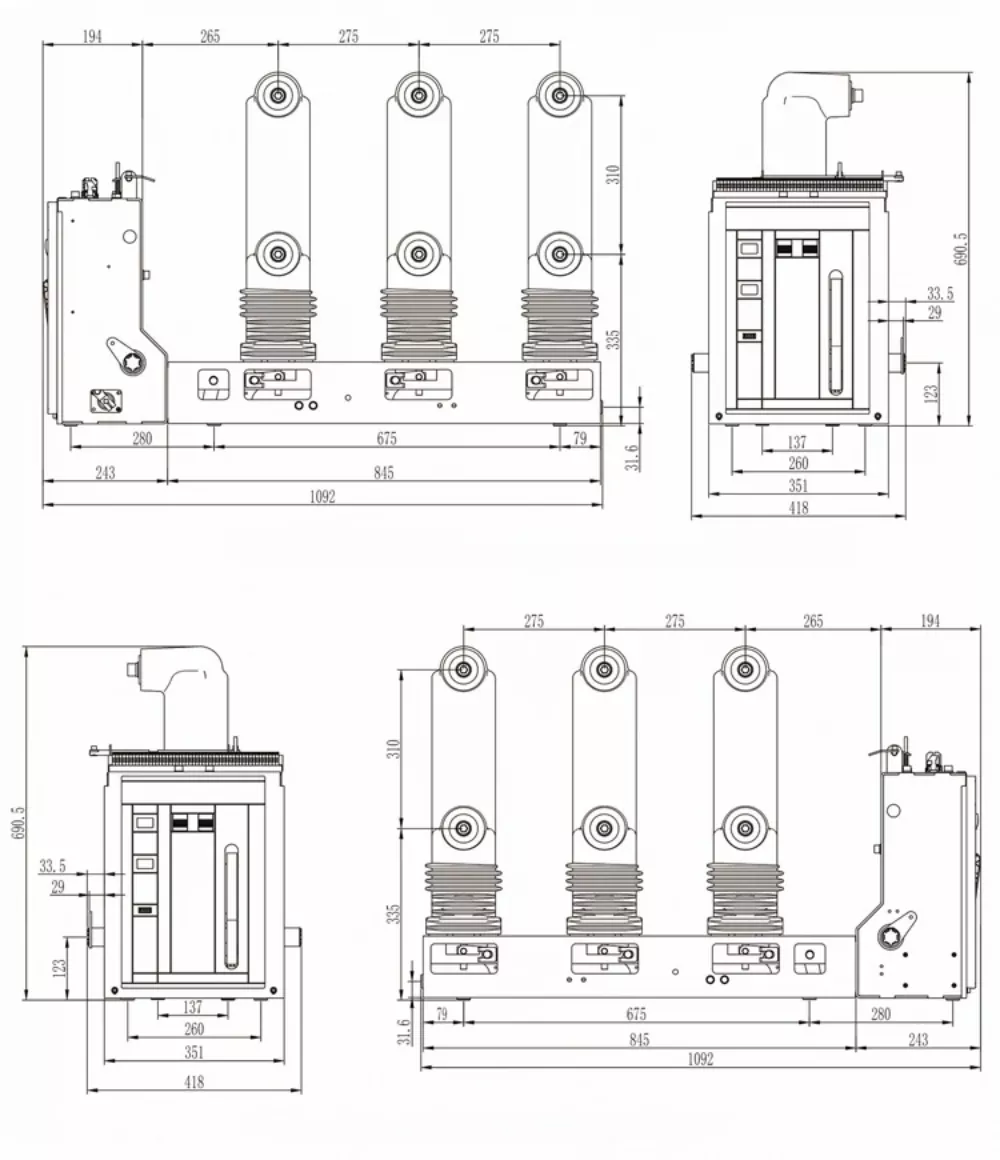

Διάγραμμα Διαστάσεων

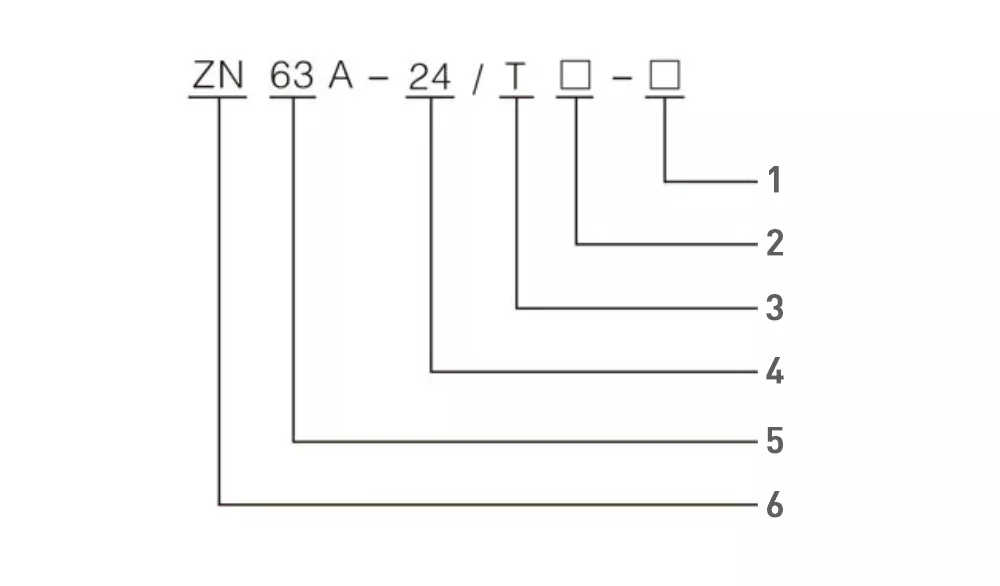

Αναγνώριση μοντέλου

• 1 – Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος (kA)
• 2 – Ονομαστικό ρεύμα (A)
• 3 – Μηχανισμός λειτουργίας
• 4 – Ονομαστική τάση (kV)
• 5 – Σειρά σχεδίασης
• 6 – Διακόπτης κενού εσωτερικού χώρου

Χαρακτηριστικά προϊόντος

• Ενσωματωμένος πλευρικός μηχανισμός λειτουργίας με συμπαγή σχεδιασμό και αξιόπιστη μετάδοση.
• Ο διακόπτης κενού υψηλής απόδοσης με επαφές χαλκού-χρωμίου εξασφαλίζει εξαιρετική ικανότητα κατάσβεσης τόξου και παρατεταμένη ηλεκτρική διάρκεια ζωής.
• Ο οριζόντια διατεταγμένος μηχανισμός λειτουργίας ελατηρίου υποστηρίζει χειροκίνητη και φόρτιση κινητήρα.
• ΟΠλαϊνός διακόπτης κενού 24 kVμπορεί να εγκατασταθεί ως σταθερού ή αποσπώμενου τύπου για να ταιριάζει σε διαφορετικά συστήματα διανομής.
• Υψηλή διηλεκτρική αντοχή μόνωσης, χαμηλό ρεύμα κοπής και εξαιρετική απόδοση διακοπής βραχυκυκλώματος.
• Η συμπαγής εποξειδική μόνωση παρέχει εξαιρετική αντοχή στην υγρασία, την υπεριώδη ακτινοβολία, τις αλλαγές θερμοκρασίας, τη γήρανση και τη ρύπανση.
• Μηχανική διάρκεια ζωής έως 10.000 λειτουργίες, καθιστώντας το κατάλληλο για εφαρμογές συχνής μεταγωγής.
• Υποστηρίζει έξυπνα ρελέ προστασίας και συστήματα αυτοματισμού υποσταθμών.

Τεχνικές Παράμετροι

Στατική Σχεδιασμός

Ο διακόπτης κυκλώματος υιοθετεί μια τριφασική δομή πόλων εξοπλισμένη με κεντρικά σφραγισμένο κεραμικό ή γυάλινο διακόπτη κενού. Οι επαφές χαλκού-χρωμίου και η τεχνολογία διαμήκους μαγνητικού πεδίου μειώνουν αποτελεσματικά τη διάβρωση επαφής ενώ βελτιώνουν την ανάκτηση του διηλεκτρικού και διακόπτουν την απόδοση. Ο ενσωματωμένος μηχανισμός λειτουργίας ελατηρίου παρέχει σταθερές λειτουργίες ανοίγματος και κλεισίματος με ελάχιστη συντήρηση καθ 'όλη τη διάρκεια ζωής του.

Ανάλογα με τις απαιτήσεις εφαρμογής, οι πόλοι μπορούν να κατασκευαστούν χρησιμοποιώντας μόνωση εποξειδικής ρητίνης υψηλής αντοχής ή μόνωση με επίστρωση σιλικόνης, παρέχοντας ανώτερη αντοχή στην υγρασία, τη συμπύκνωση, την έκθεση στην υπεριώδη ακτινοβολία και τα σκληρά βιομηχανικά περιβάλλοντα.

Εφαρμογές

ΟΠλαϊνός διακόπτης κενού 24 kVχρησιμοποιείται ευρέως σε συστήματα διανομής μέσης τάσης που απαιτούν αξιόπιστη προστασία, συχνή λειτουργία και μεγάλη διάρκεια ζωής.

• Σταθμοί ηλεκτροπαραγωγής
• Ηλεκτρικοί υποσταθμοί
• Βιομηχανικά συστήματα διανομής ηλεκτρικής ενέργειας
• Λειτουργίες εξόρυξης
• Μεταλλουργικά εργοστάσια
• Εγκαταστάσεις χημικής επεξεργασίας
• Βιομηχανία άνθρακα
• Έργα ανανεώσιμων πηγών ενέργειας
• Εμπορικά και δημοτικά δίκτυα ηλεκτρικής ενέργειας
• Έξυπνοι υποσταθμοί και συστήματα αυτοματισμού

Λειτουργικό Περιβάλλον

• Θερμοκρασία περιβάλλοντος: -15°C έως +40°C
• Υψόμετρο εγκατάστασης: Έως 1000 μέτρα (μεγαλύτερα υψόμετρα διαθέσιμα κατόπιν αιτήματος)
• Μέγιστη σεισμική ένταση: 8 βαθμοί
• Σχετική υγρασία: Ημερήσια μέση ≤95%, μηνιαίος μέσος όρος ≤90%
• Κατάλληλο για περιβάλλοντα απαλλαγμένα από κινδύνους πυρκαγιάς, κινδύνους έκρηξης, σοβαρή ρύπανση, διαβρωτικά αέρια και υπερβολικούς κραδασμούς.

Αρχή Εργασίας

ΟΠλαϊνός διακόπτης κενού 24 kVχρησιμοποιεί έναν σφραγισμένο διακόπτη κενού ως μέσο πυρόσβεσης τόξου. Όταν εμφανίζονται ρεύματα σφάλματος, οι επαφές διαχωρίζονται γρήγορα και ο θάλαμος κενού σβήνει το ηλεκτρικό τόξο σχεδόν αμέσως, παρέχοντας γρήγορη απομόνωση σφάλματος με ελάχιστη φθορά επαφής. Σε συνδυασμό με τον μηχανισμό λειτουργίας ελατηρίου, ο διακόπτης παρέχει αξιόπιστη απόδοση μεταγωγής, υψηλή ικανότητα διακοπής και μακροπρόθεσμη λειτουργική σταθερότητα.

Γιατί να επιλέξετε αυτόν τον διακόπτη κενού;

• Συμπαγής ενσωματωμένος πλευρικός σχεδιασμός
• Μεγάλη διάρκεια ζωής ηλεκτρικής και μηχανικής λειτουργίας
• Κατασκευή φιλική προς τη συντήρηση
• Εξαιρετική απόδοση μόνωσης
• Αξιόπιστη λειτουργία υπό συχνές συνθήκες εναλλαγής
• Κατάλληλο για σταθερούς και αποσπώμενους διακόπτες
• Συμβατό με έξυπνα συστήματα προστασίας και αυτοματισμού

Συχνές Ερωτήσεις

Σε τι χρησιμεύει ένας πλευρικός διακόπτης κενού 24 kV;

Χρησιμοποιείται για τη μεταγωγή, προστασία και έλεγχο ηλεκτρικού εξοπλισμού μέσης τάσης σε υποσταθμούς, βιομηχανικές εγκαταστάσεις, συστήματα διανομής κοινής ωφέλειας και εμπορικά δίκτυα ηλεκτρικής ενέργειας.

Ποια είναι τα πλεονεκτήματα ενός διακόπτη κενού;

Οι διακόπτες κενού παρέχουν εξαιρετική διακοπή τόξου, χαμηλές απαιτήσεις συντήρησης, μεγάλη διάρκεια ζωής, υψηλή λειτουργική αξιοπιστία και φιλική προς το περιβάλλον λειτουργία χωρίς λάδι ή αέριο SF6.

Μπορεί αυτός ο διακόπτης κυκλώματος να εγκατασταθεί σε αποσπώμενο εξοπλισμό διανομής;

Ναί. Διατίθεται τόσο σε σταθερά τοποθετημένη όσο και σε αποσπώμενη διαμόρφωση, επιτρέποντας την ευέλικτη ενσωμάτωση σε διάφορα συγκροτήματα διακοπτών.

Ποιες βιομηχανίες χρησιμοποιούν συνήθως αυτό το προϊόν;

Χρησιμοποιείται ευρέως στην παραγωγή ενέργειας, τους υποσταθμούς, τη μεταλλουργία, την εξόρυξη, τη χημική επεξεργασία, τις βιομηχανίες άνθρακα, τις εγκαταστάσεις ανανεώσιμων πηγών ενέργειας και τα βιομηχανικά συστήματα διανομής ηλεκτρικής ενέργειας.
