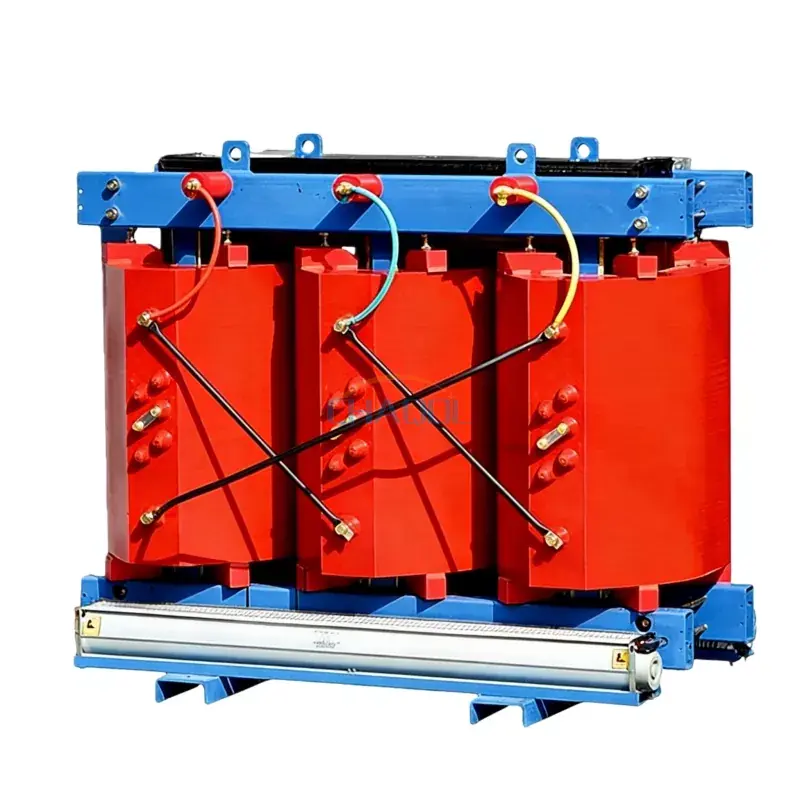

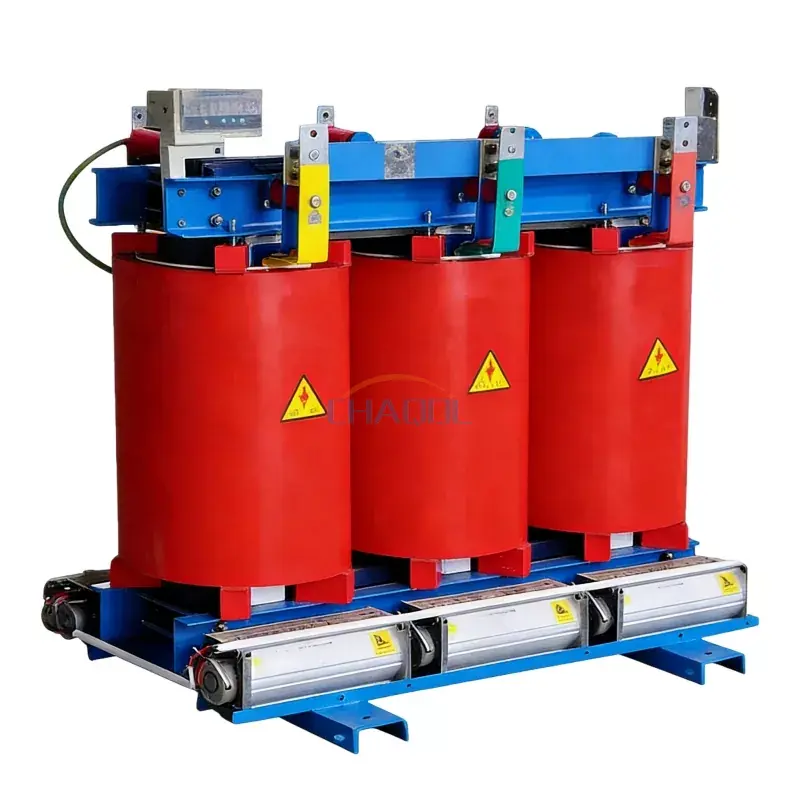

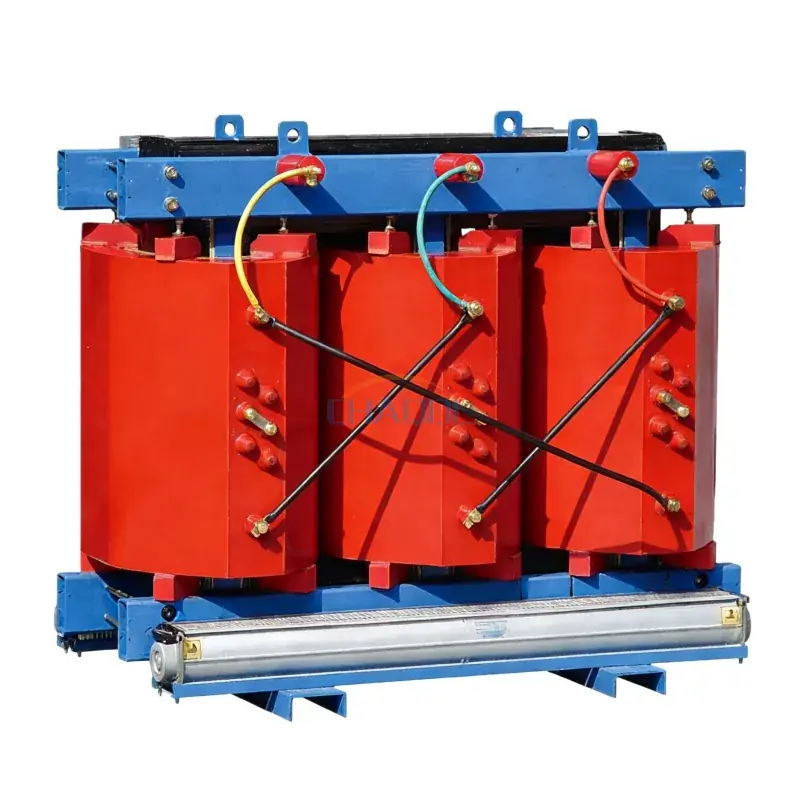

Ο μετασχηματιστής ξηρού τύπου άμορφου κράματος 10KV της Anqiang Power, με αριθμό μοντέλου SBH15-H-(30-2500)/10, είναι ένας μετασχηματιστής στον οποίο ο πυρήνας και οι περιελίξεις δεν βυθίζονται σε μονωτικό λάδι. Ο μετασχηματιστής ξηρού τύπου άμορφου κράματος 10KV διαθέτει δύο μεθόδους ψύξης: φυσική ψύξη αέρα και εξαναγκασμένη ψύξη αέρα. Με φυσική ψύξη αέρα, ο μετασχηματιστής μπορεί να λειτουργεί συνεχώς με την ονομαστική του χωρητικότητα. Με την εξαναγκασμένη ψύξη αέρα, η ικανότητα εξόδου του μετασχηματιστή μπορεί να αυξηθεί κατά 50%.
|

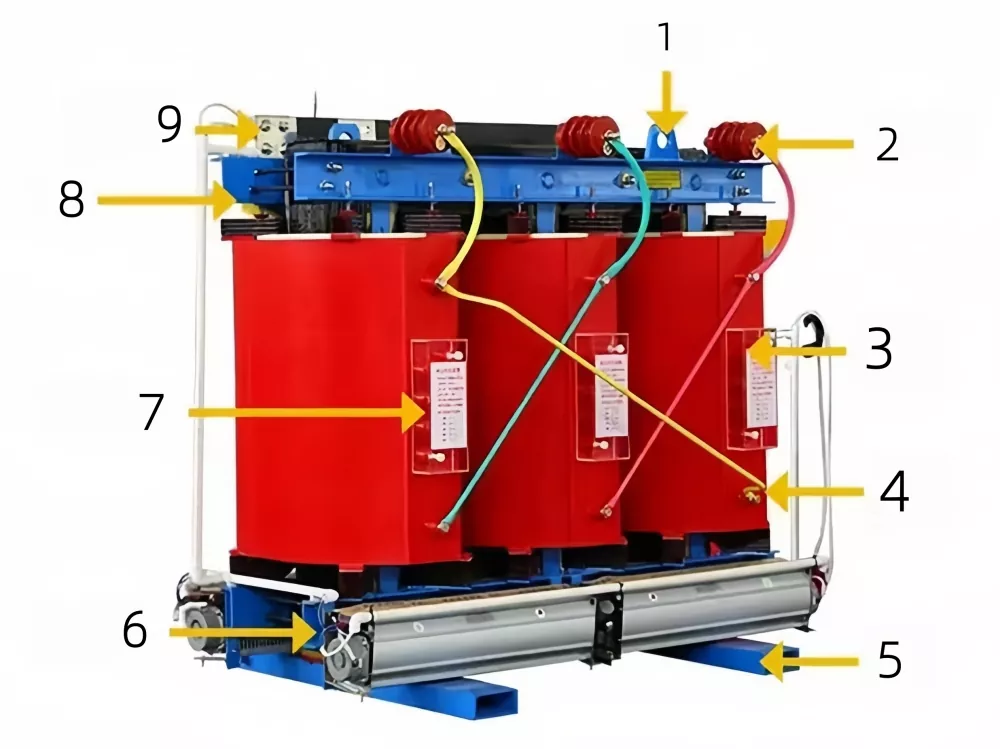

Αύξων αριθμός |
Ονομα |
|
1 |
Δαχτυλίδια (γυμναστική) |
|
2 |
Τερματικό υψηλής τάσης |
|
3 |
Βύσμα βρύσης υψηλής τάσης |
|
4 |
Ράβδος σύνδεσης υψηλής τάσης |
|
5 |
Βάση |
|
6 |
Βίδα γείωσης |
|
7 |
Σύνδεσμος υψηλής τάσης |
|
8 |
Μέρη σύσφιξης |
|
9 |
Χάλκινη ράβδος εξόδου χαμηλής τάσης |
|
Ονομαστική χωρητικότητα (kVA) |
Ονομαστική τάση (kV) |
Ρεύμα χωρίς φορτίο (%) |
Απώλεια (W) |
Τάση αντίστασης (%) |
Διαστάσεις (mm) Μήκος * Πλάτος * Ύψος |
||
|
Υψηλή πίεση |
Χαμηλή πίεση |
Χωρίς φορτίο |
Φορτίο |
Φορτίο |
|||
|
30 |
20±2*2,5
|
0.4 |
1.7 |
40 |
600 |
5.5 |
1000*780*1060 |
|
50 |
1.3 |
55 |
960 |
1030*850*1110 |
|||
|
80 |
1.0 |
75 |
1375 |
1060*900*1115 |
|||
|
100 |
1.0 |
90 |
1650 |
1110*910*1170 |
|||
|
160 |
0.7 |
120 |
2420 |
1220*910*1235 |
|||
|
200 |
0.7 |
145 |
2860 |
1290*920*1275 |
|||
|
250 |
0.7 |
165 |
3355 |
1360*920*1310 |
|||
|
315 |
0.5 |
200 |
4015 |
1380*860*1415 |
|||
|
400 |
0.5 |
240 |
4730 |
1510*900*1490 |
|||
|
500 |
0.5 |
290 |
5665 |
1640*900*1545 |
|||
|
630 |
0.3 |
370 |
6820 |
6 |
1740*1120*1550 |
||
|
800 |
0.3 |
450 |
8250 |
2070*1230*1595 |
|||
|
1000 |
0.3 |
530 |
11330 |
2260*1350*1635 |
|||
|
1250 |
0.2 |
620 |
13200 |
2360*1350*1695 |
|||
|
1600 |
0.2 |
750 |
15950 |
2530*1390*1775 |
|||
|
2000 |
0.2 |
900 |
19410 |
2750*1450*1900 |
|||
|
2500 |
0.2 |
1080 |
22220 |
2900*1510*2000 |
|||
